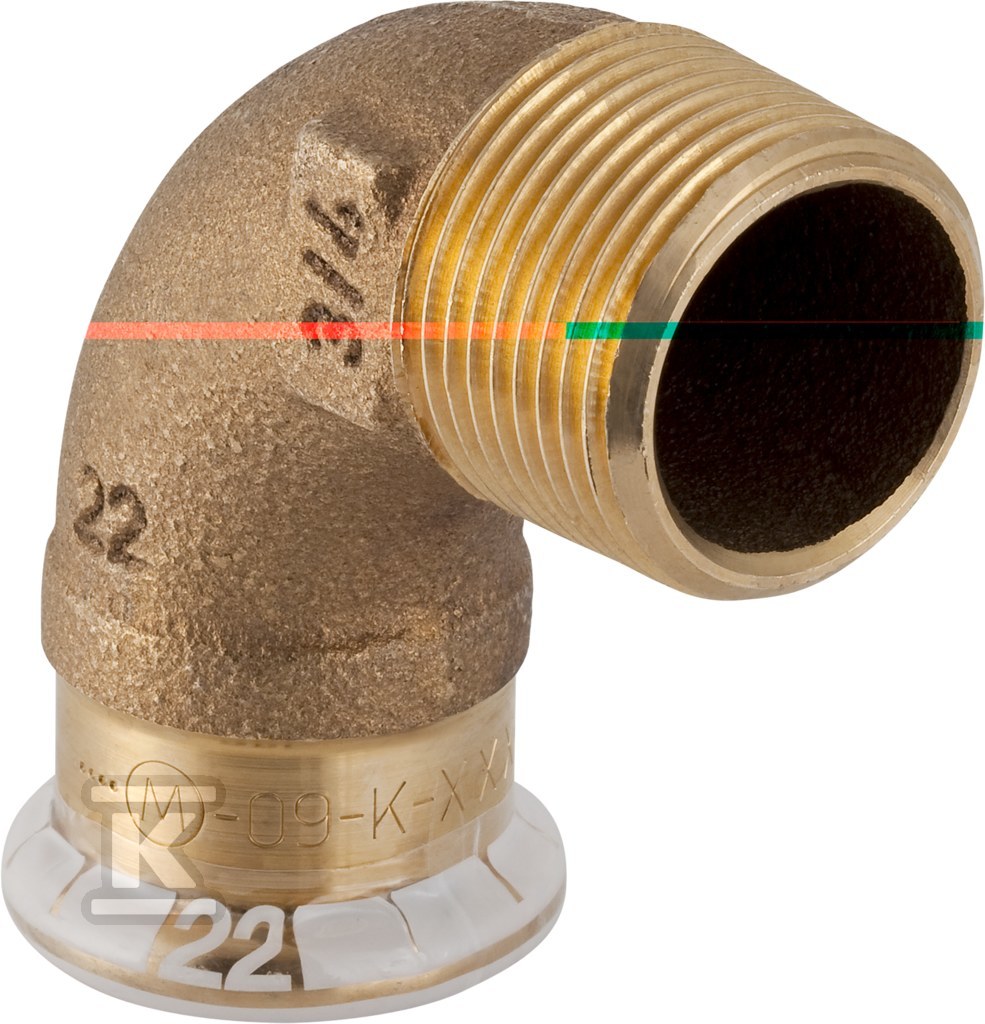

Kolano Geberit Mapress Kupfer przejściowe 90° z gwintem zewnętrznym D12-R3/8 63892

Kolano przejściowe 90° z gwintem zewnętrznym do instalacji miedzianych w technologii prasowej

Kolano przejściowe 90° łączy połączenie zaciskowe Mapress na rurze miedzianej z gwintem zewnętrznym gazowym stożkowym BSPT-R. Przeznaczone jest do instalacji z rurą o średnicy zewnętrznej 12 mm, DN 10, z gwintem R 3/8. Kąt 90° umożliwia zmianę kierunku przewodu bez dodatkowych elementów, a profil M na obu połączeniach zapewnia współpracę ze szczękami prasującymi. Powierzchnie połączeń pozostają w stanie surowym, co ułatwia prawidłowe osadzenie rury i uszczelki.

Zastosowanie i zakres pracy

Element sprawdza się w instalacjach wody pitnej zimnej i ciepłej, wody grzewczej oraz wody chłodzącej z czynnikiem przeciw zamarzaniu i bez niego. Dopuszczalna temperatura wody z sieci ciepłowniczej wynosi do 120 °C. Nadaje się do wody użytkowej, sprężonego powietrza w klasie czystości oleju 0-3, pracy pod podciśnieniem oraz do gazów obojętnych, np. azotu. Konstrukcja jest przeznaczona do systemów technicznych w budynkach, przemyśle i w budownictwie okrętowym.

• woda pitna zimna i ciepła
• instalacje grzewcze i chłodnicze, w tym z glikolem
• sieć ciepłownicza zdalna ? 120 °C
• sprężone powietrze, gazy obojętne, podciśnienie
• systemy techniczne, przemysł, shipbuilding

Budowa i materiały

Korpus wykonano z mosiądzu specjalnego CuSn5Zn5Pb2-C, czyli z brązu armatniego, który zapewnia wysoką wytrzymałość na rozciąganie i odporność na korozję w instalacjach wodnych. Oba połączenia wykonano z miedzi. Uszczelka pierścieniowa jest czarna, z kauczuku butylowo-izoprenowego CIIR, co zapewnia szczelność w szerokim zakresie temperatur i mediów. Połączenie prasowe ma długość 30 mm, z długością roboczą 13 mm, natomiast strona gwintowana ma długość 25 mm. Złącze prasowe wyposażono w przezroczysty zaślepiający korek ochronny, który zabezpiecza uszczelkę do momentu montażu.

Profil M na obu końcach jest zgodny z systemem Mapress i pozwala na szybkie i powtarzalne prasowanie. Powierzchnia połączeń pozostaje w stanie surowym, bez dodatkowej obróbki wykończeniowej. Konstrukcja jest elementem rury systemowej i pracuje z uszczelką fabrycznie założoną.

Montaż i bezpieczeństwo

Bezpieczeństwo montażu wynika z zasady leaky if unpressed. Nieprzyspawane, a właściwie nieprzyciśnięte, połączenie przepuszcza medium, co sygnalizuje konieczność dociśnięcia. Wskaźnik prasowania ułatwia kontrolę wykonania. Po prawidłowym dociśnięciu połączenie jest szczelne i trwałe, bez konieczności lutowania czy spawania.

Gwint zewnętrzny gazowy stożkowy BSPT-R ISO 7-1 / EN 10226-1 umożliwia połączenie z armaturą i elementami gwintowanymi. Dzięki temu kolano pełni rolę przejściową między odcinkiem prasowym a elementem gwintowanym, bez konieczności stosowania dodatkowych przejściówek.
