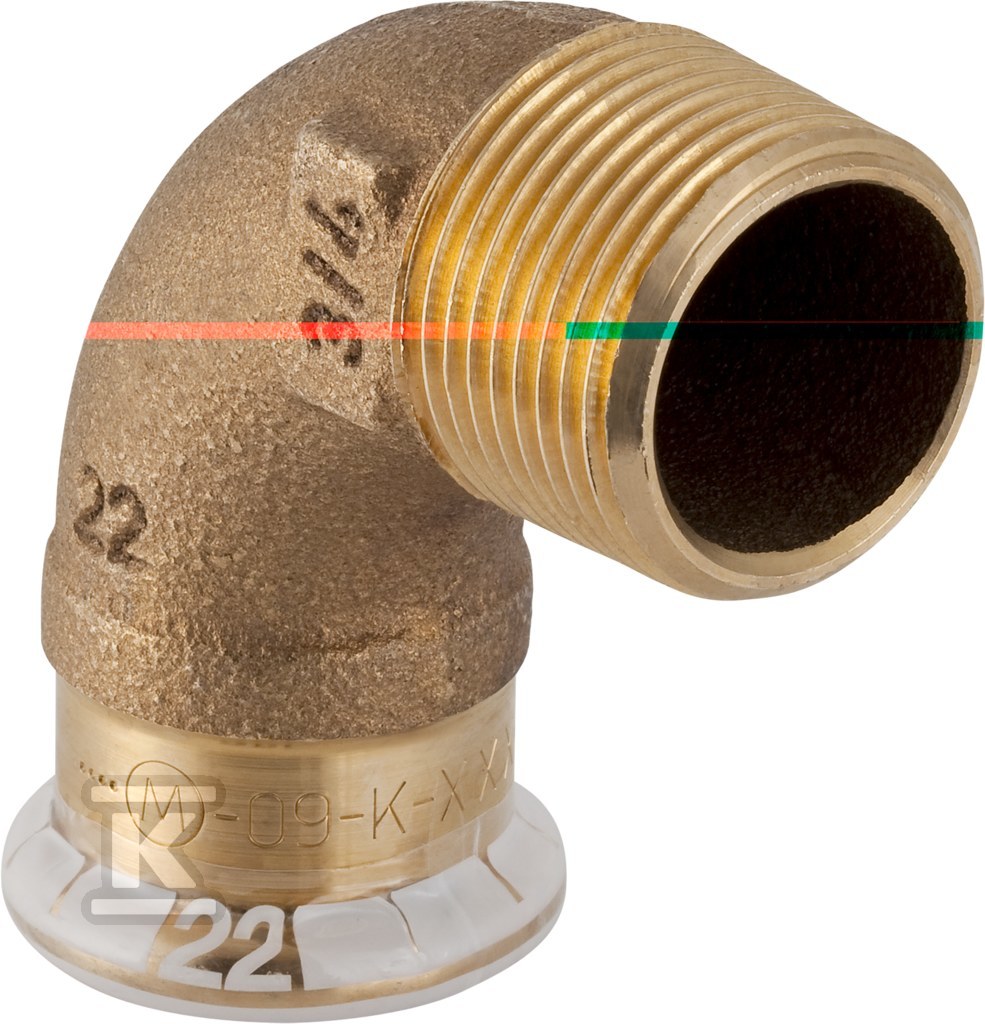

Kolano Geberit Mapress Kupfer przejściowe 90° z gwintem zewnętrznym D12-R1/2 63893

Kolano przejściowe 90° Mapress Kupfer z gwintem zewnętrznym do instalacji miedzianych

Kolano przejściowe 90° łączy mufę zaciskową Mapress na rurę miedzianą z gwintem zewnętrznym gazowym stożkowym BSPT-R zgodnym z ISO 7-1 / EN 10226-1. Jedno połączenie przyjmuje rurę o średnicy zewnętrznej 12 mm, DN 10, drugie jest gwintowane R 1/2 cala, co daje przejście 10 / 15. Obie części wykonane są z mosiądzu cynowego CuSn5Zn5Pb2, w praktyce określanego jako gunmetal. Uszczelnienie zapewnia pierścień z CIIR, czarny, a mufa zaciskowa ma transparentną zaślepkę ochronną. Profil połączenia to M, przeznaczony do szczęk zaciskowych Mapress, a powierzchnie połączeń pozostają w stanie surowym.

Zastosowanie i zakres pracy

Element przeznaczony jest do instalacji wodnych i technicznych, gdzie wymagane jest pewne połączenie prasowe z elementem gwintowanym. Sprawdzi się w instalacjach wody zimnej i ciepłej pitnej, w instalacjach grzewczych oraz w obiegach chłodniczych z wodą bez i z dodatkiem glikolu. Dopuszczalna temperatura dla wody grzewczej w sieciach zdalnych to do 120 °C. Produkt nadaje się do wody użytkowej, sprężonego powietrza w klasie czystości oleju 0-3, pracy pod podciśnieniem oraz do gazów obojętnych, np. azotu. Ze względu na parametry materiałowe i uszczelnienie stosowany jest w systemach budynków użyteczności publicznej, przemyśle oraz w budownictwie okrętowym.

Budowa i materiały

Korpus wykonany jest z mosiądzu cynowego CuSn5Zn5Pb2-C, materiału o wysokiej wytrzymałości na rozciąganie, odpornego na korozję w typowych mediach instalacyjnych. Połączenie prasowe ma długość 32 mm, z długością roboczą 15 mm, co zapewnia stabilne osadzenie rury 12 mm. Strona gwintowana ma długość 31 mm, z długością roboczą 31 mm, co ułatwia dociśnięcie uszczelki i montaż z elementami gwintowanymi. Wymiary gabarytowe to ok. 3,2 cm długości, 3,1 cm wysokości i 1,5 cm odsunięcia. Uszczelka CIIR zapewnia szczelność w całym zakresie temperatur roboczych, a profil M jest kompatybilny ze standardowymi szczękami do prasowania Mapress.

Montaż i bezpieczeństwo instalacji

Mufa zaciskowa działa na zasadzie wskaźnika prasowania - element jest nieszczelny, jeśli nie zostanie dociśnięty, co uniemożliwia przypadkowe uruchomienie instalacji bez wykonania połączenia. Transparentna zaślepka ochronna zabezpiecza mufę przed zabrudzeniem do momentu montażu. Połączenie prasowe wymaga użycia odpowiednich szczęk i narzędzia Mapress, a gwint zewnętrzny BSPT-R pozwala na szybkie dowiązanie armatury, zaworów lub elementów przejściowych bez dodatkowych kołnierzy. Konstrukcja systemowa zapewnia spójność z pozostałymi elementami Geberit Mapress Kupfer.
