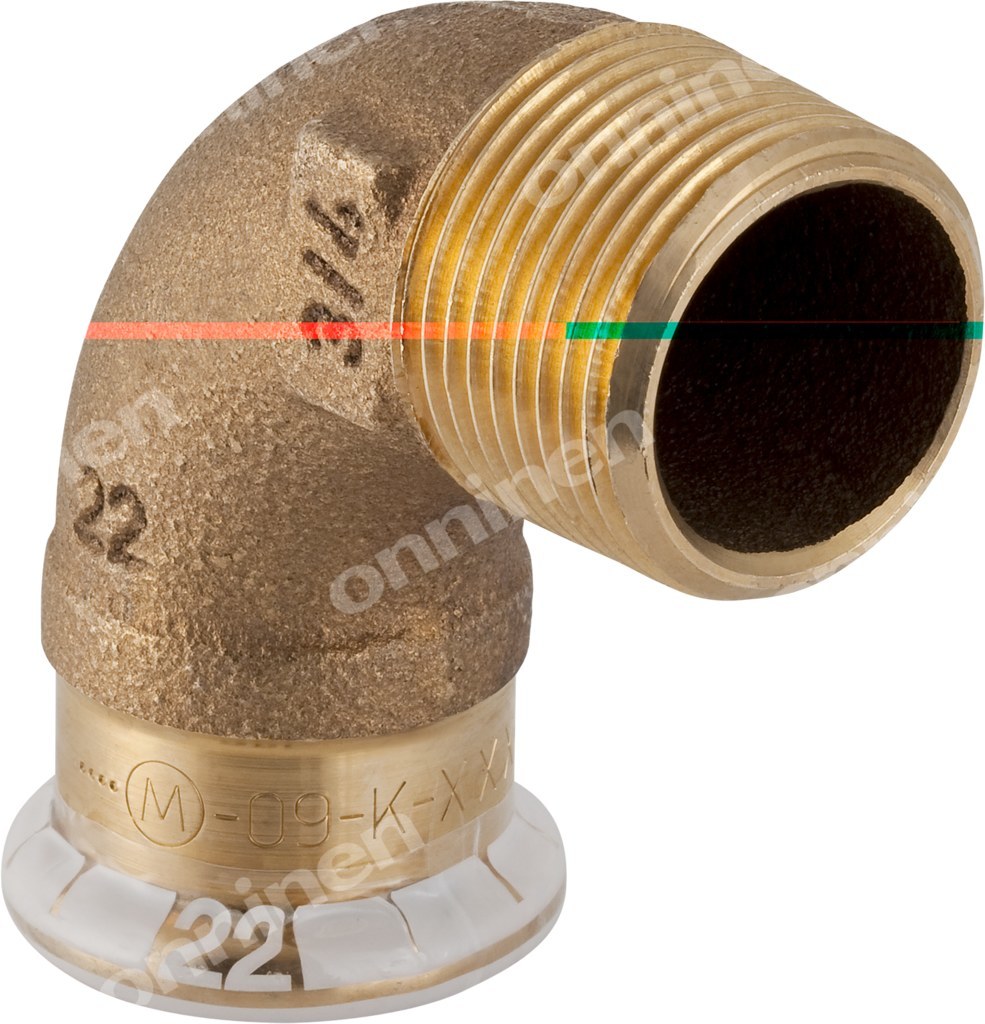

Kolano Geberit Mapress Kupfer przejściowe 90° z gwintem zewnętrznym D15-R1/2 63873

Kolano prasowe 90° z przejściem na gwint zewnętrzny 1/2" do systemu Mapress Kupfer

Kolano przejściowe 90° łączy rurę miedzianą systemu prasowego z armaturą lub elementem gwintowanym. Połączenie 1 to mufa zaciskowa pod rurę o średnicy zewnętrznej 15 mm, połączenie 2 to gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1 o rozmiarze 1/2 cala. Kąt łuku 90° umożliwia zmianę kierunku instalacji przy zachowaniu szczelności połączenia prasowego.

Budowa i materiały

Oba elementy złącza wykonane są z miedzi w gatunku CuSn5Zn5Pb2, mosiądzu cynowego znanego jako gunmetal. Powierzchnia połączeń pozostaje w stanie surowym, bez dodatkowego zabezpieczenia. Uszczelnienie zapewnia pierścień z CIIR, czarny, odporny na wodę i media instalacyjne. Mufa prasowa ma kod profilu M do szczęk zaciskowych, a produkt charakteryzuje się wysoką wytrzymałością na rozciąganie.

Złącze ma wbudowany wskaźnik prasowania - w stanie nie dociśniętym jest nieszczelne, co sygnalizuje konieczność wykonania połączenia. Mufa prasowa wyposażona jest w przezroczystą zaślepkę ochronną. Uszczelki są fabrycznie zamontowane.

Zastosowania i warunki pracy

Kolano przeznaczone jest do instalacji wodnych i technicznych, w tym:

• zimna i ciepła woda pitna
• woda grzewcza
• woda chłodząca bez środka przeciw zamarzaniu oraz z dodatkiem środka przeciw zamarzaniu
• woda sieciowa do ogrzewania zdalnego do 120 °C
• woda użytkowa
• sprężone powietrze klasy czystości oleju 0-3
• podciśnienie
• gazy obojętne, np. azot
• systemy techniczne w budynkach, przemyśle i na statkach

Konstrukcja pozwala na pracę w instalacjach z podciśnieniem i z mediami gazowymi, przy zachowaniu szczelności połączenia prasowego.

Montaż i wymiary

Połączenie prasowe DN 12 ma długość 35 mm, z czego długość robocza wynosi 15 mm. Połączenie gwintowe 1/2 cala ma długość 31 mm, przy długości roboczej 31 mm. Wysokość zabudowy w osi kolana to ok. 31 mm, a całkowita długość wzdłuż rury prasowej to ok. 35 mm. Profil M zapewnia kompatybilność ze szczękami do systemu Mapress Kupfer.
