Kolano Geberit Mapress Kupfer przejściowe 90° z gwintem zewnętrznym D18-R3/4 63895

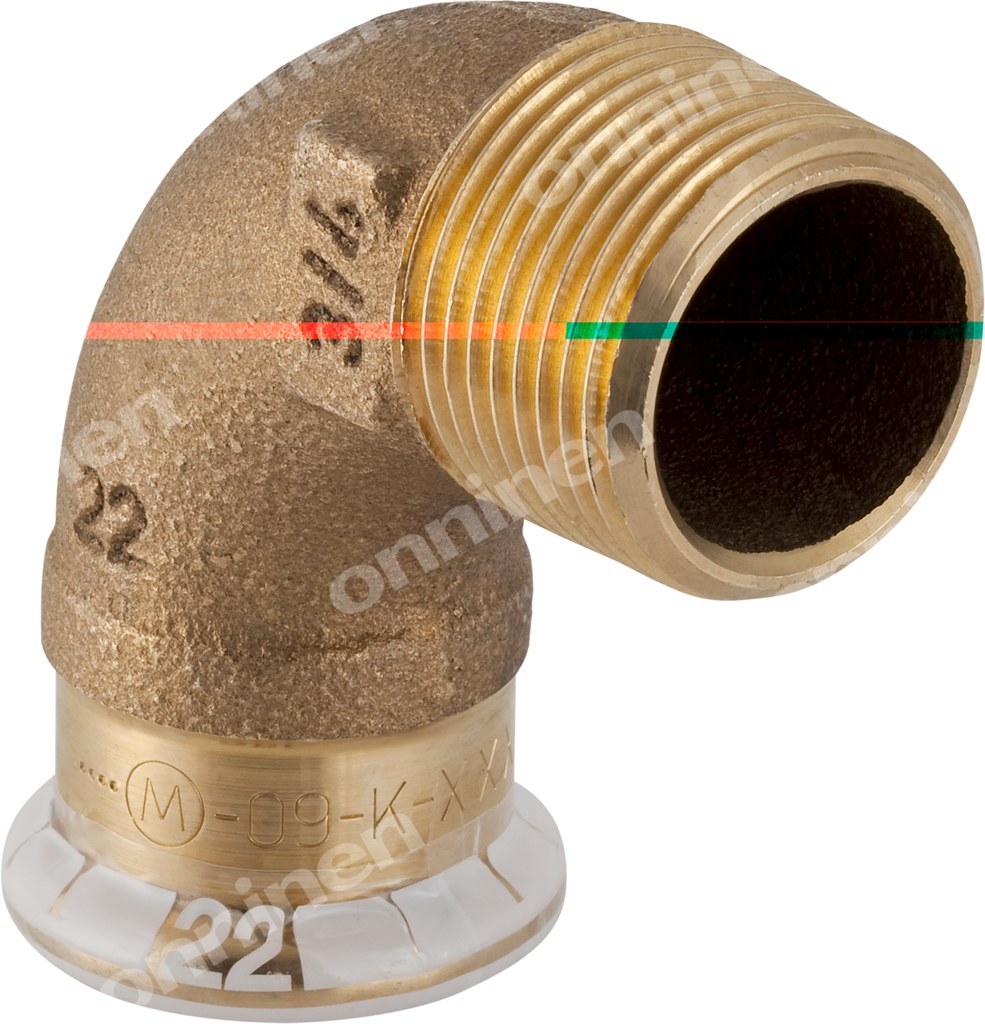

Kolano przejściowe 90° Mapress Kupfer z mufą zaciskową i gwintem zewnętrznym

Kolano przejściowe 90° łączy rurę miedzianą systemu Mapress o średnicy zewnętrznej 18 mm z gwintem zewnętrznym gazowym stożkowym 3/4 cala. Jedno połączenie to mufa zaciskowa z profilem M do rur systemowych, drugie to gwint BSPT-R zgodny z ISO 7-1 / EN 10226-1. Kąt 90° pozwala na zmianę kierunku instalacji przy jednoczesnym przejściu na armaturę lub element gwintowany, bez dodatkowych redukcji.

Zastosowania i warunki pracy

Przeznaczone do instalacji wodnych, grzewczych i przemysłowych. Nadaje się do zimnej i ciepłej wody pitnej, wody grzewczej oraz wody chłodzącej z dodatkiem i bez dodatku środka przeciw zamarzaniu. Dopuszczalne jest zastosowanie w sieciach ciepłowniczych zdalnych do 120 °C, w instalacjach wody użytkowej, sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych takich jak azot. Konstrukcja sprawdza się w systemach budynków technicznych, przemyśle i w budownictwie okrętowym. Uszczelka z CIIR zapewnia szczelność w typowych zakresach temperatur pracy instalacji miedzianych.

Budowa i materiały

Oba połączenia wykonane są z miedzi. Elementy gwintowane i mufy prasowe wykonano z mosiądzu specjalnego CuSn5Zn5Pb2, czyli brązu cynowego gunmetal. Powierzchnie połączeń pozostawiono w stanie surowym. Uszczelka pierścieniowa jest czarna, z materiału CIIR. Mufa zaciskowa ma profil M do szczęk prasujących Mapress. Gwint zewnętrzny jest stożkowy BSPT-R. Wyrób ma wskaźnik prasowania oraz jest celowo nieszczelny jeśli nie zostanie dociśnięty, co sygnalizuje brak wykonania połączenia. Gniazdo prasowe zabezpieczone jest przezroczystą zaślepką ochronną. Konstrukcja zapewnia wysoką wytrzymałość na rozciąganie i jest przeznaczona jako rura systemowa.

Montaż i parametry geometryczne

Połączenie rurowe DN 15 przyjmuje rurę o średnicy zewnętrznej 18 mm. Długość połączenia po stronie mufy wynosi 38 mm, z czego długość robocza to 18 mm. Po stronie gwintowej długość połączenia to 33 mm, a długość robocza również 33 mm. Kąt łuku to 90 °. Średnica nominalna połączenia gwintowego to 3/4 cala, co odpowiada DN 20. Wymiary pozwalają na kompaktowe prowadzenie instalacji w ograniczonej przestrzeni, a przejście z zacisku na gwint eliminuje potrzebę dodatkowych przejściówek.
