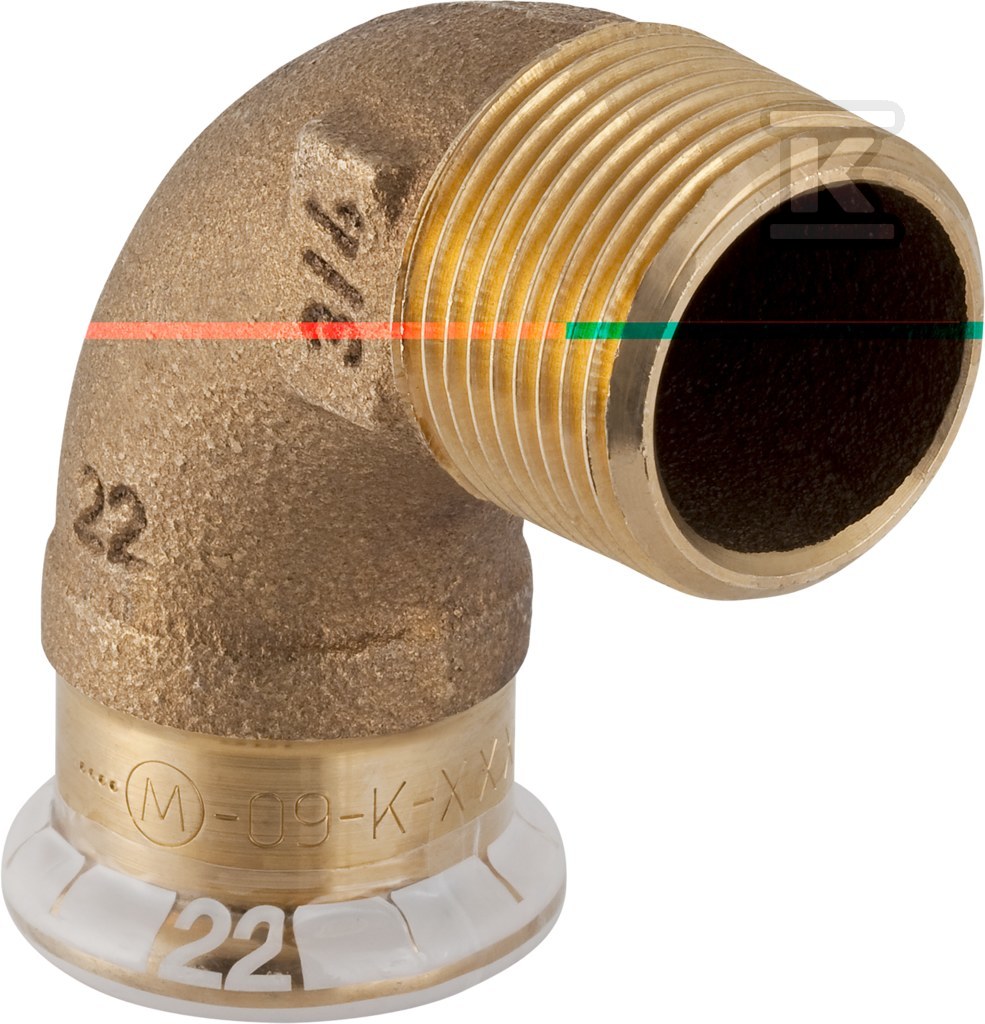

Kolano Geberit Mapress Kupfer przejściowe 90° z gwintem zewnętrznym D22-R3/4 63885

Kolano przejściowe 90° Mapress Kupfer z gwintem zewnętrznym do instalacji miedzianych

Kolano przejściowe 90° łączy mufę zaciskową systemu Mapress Kupfer z gwintem zewnętrznym gazowym stożkowym BSPT-R zgodnym z ISO 7-1 / EN 10226-1. Umożliwia przejście z rury miedzianej o średnicy zewnętrznej 22 mm, DN 20, na armaturę lub element gwintowany 3/4 cala bez dodatkowych przejściówek. Kąt 90° pozwala na zmianę kierunku instalacji przy zachowaniu szczelności połączenia prasowanego.

Budowa i materiały

Oba połączenia wykonane są z miedzi, gatunek CuSn5Zn5Pb2, czyli mosiądzu cynowo-olejowego typu gunmetal. Materiał zapewnia wysoką wytrzymałość na rozciąganie i odporność na korozję w instalacjach wodnych i grzewczych. Powierzchnie połączeń pozostawione są w stanie surowym, bez dodatkowej obróbki, co sprzyja prawidłowej pracy szczęk zaciskowych.

Profil połączenia to kod M, stosowany w systemie Mapress Kupfer. Mufa zaciskowa wyposażona jest w uszczelkę z kauczuku butylowo-izoprenowego CIIR, czarną, odporną na temperaturę i starzenie. Wskaźnik prasowania działa na zasadzie leaky if unpressed - nieprasowane połączenie przecieka, co uniemożliwia niezauważone puszczenie. Mufa posiada przezroczystą zaślepkę ochronną, która zabezpiecza uszczelkę do momentu montażu.

Zastosowanie i warunki pracy

Złączka przeznaczona jest do instalacji wodnych, grzewczych i przemysłowych. Nadaje się do zimnej i ciepłej wody pitnej, wody grzewczej, wody chłodzącej z dodatkiem i bez środka przeciw zamarzaniu, wody sieciowej zdalnego ogrzewania do 120 °C oraz wody użytkowej. Dopuszczalne jest zastosowanie do sprężonego powietrza klasy czystości oleju 0-3, podciśnienia, gazów obojętnych takich jak azot oraz w systemach technicznych budynków, przemyśle i w budownictwie okrętowym.

Wysoka wytrzymałość mechaniczna i odporność materiału na korozję sprawiają, że element sprawdza się w instalacjach narażonych na obciążenia termiczne i mechaniczne. Konstrukcja systemowa zapewnia kompatybilność z rurami i kształtkami Mapress Kupfer.

Montaż i wymiary robocze

Połączenie prasowe wymaga oprawki z szczękami do profilu M. Długość połączenia 1 wynosi 48 mm, długość robocza 27 mm. Połączenie gwintowane ma długość 44 mm, długość robocza 44 mm. Kąt łuku to 90 °, co w praktyce daje zwarty łuk o wysokości około 27 mm i szerokości około 48 mm w osi rury.

Gwint zewnętrzny 3/4 cala typu R umożliwia bezpośrednie dokręcenie armatury bez dodatkowych uszczelek konwencjonalnych. Dzięki temu montaż jest szybki, a przejście z systemu prasowanego na gwintowany zachowuje szczelność i trwałość charakterystyczną dla Mapress Kupfer.
