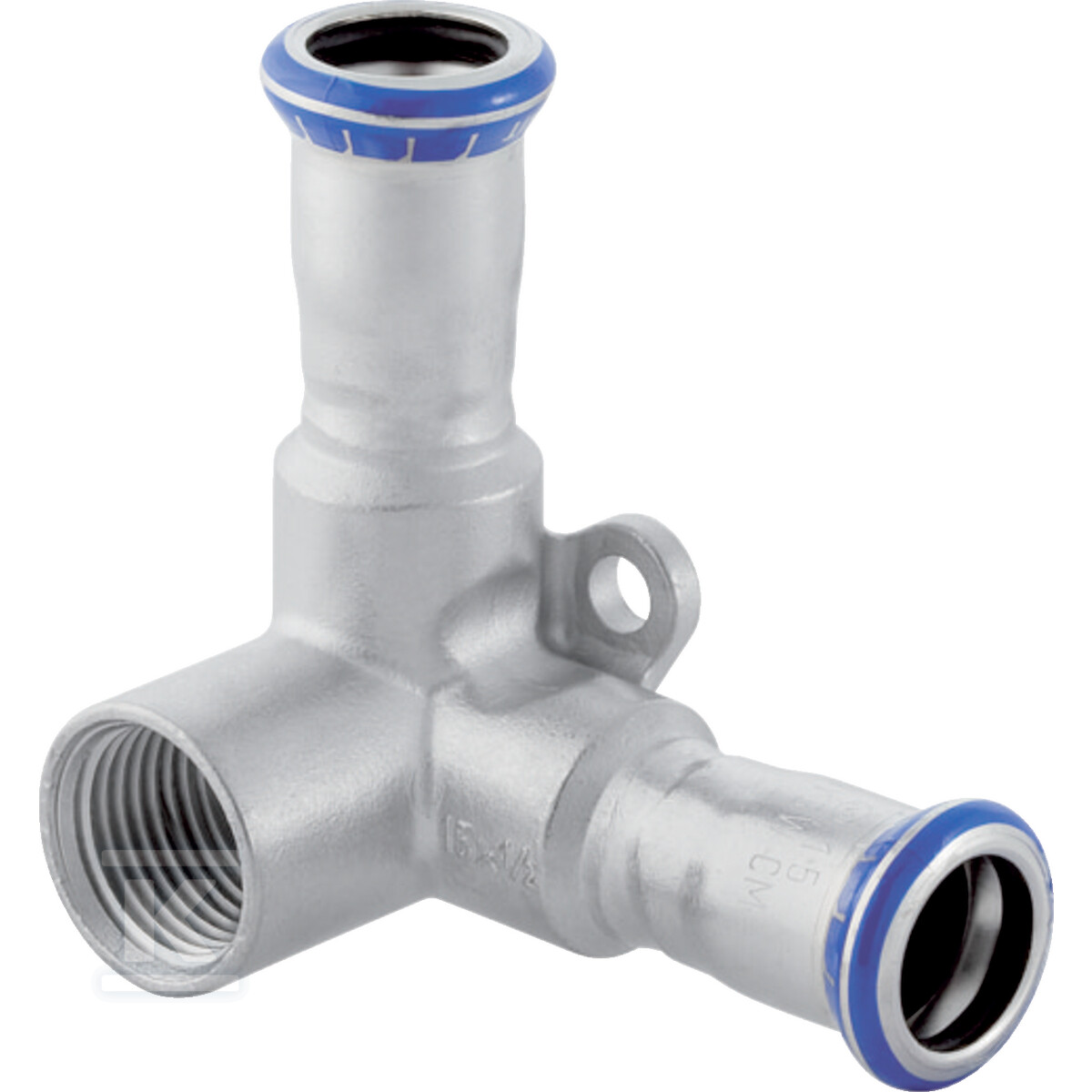

Narożne kolanko przyłączeniowe Geberit Mapress Edelstahl 90°: d=15mm, Rp=1/2'', d1=15mm, L1=4.3cm 33503

Kątowe kolanko przyłączeniowe ze stali nierdzewnej do instalacji zaprasowywanych

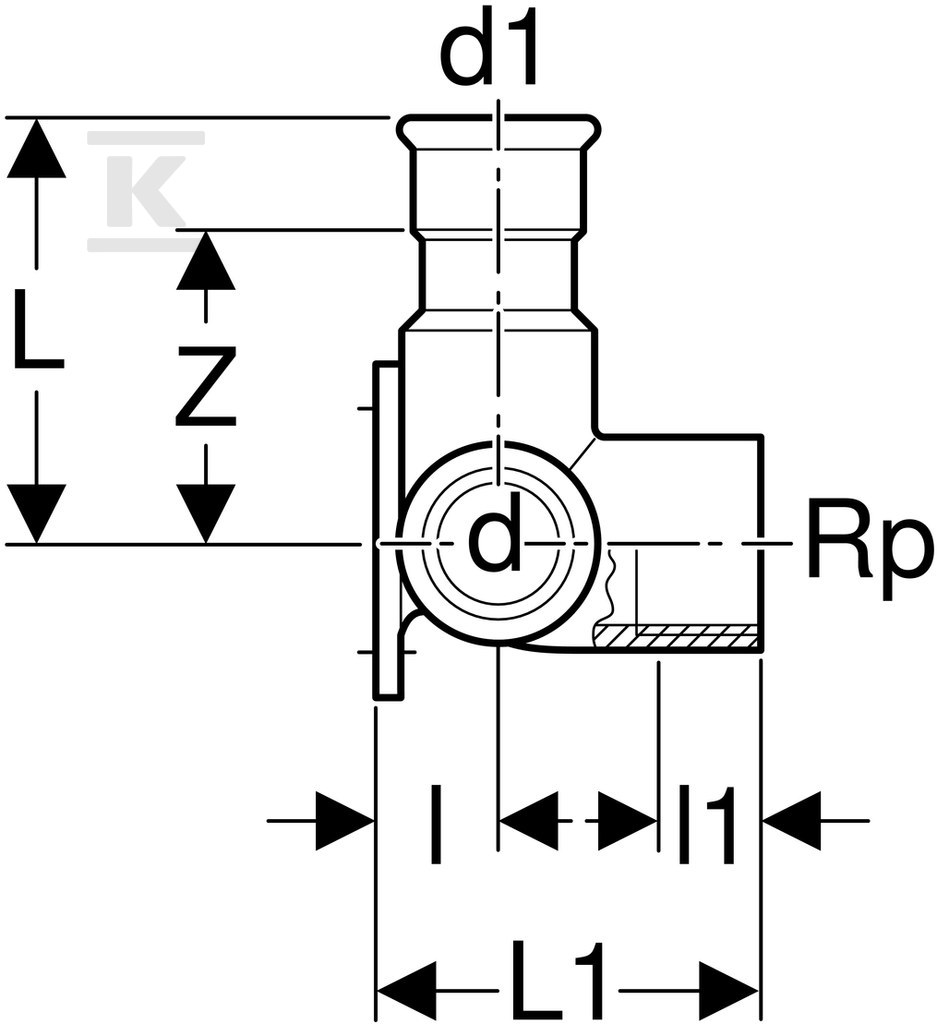

Kolanko 90° z gwintem wewnętrznym Rp 1/2" i dwoma końcówkami do rur o średnicy zewnętrznej 15 mm przeznaczono do systemu Geberit Mapress Edelstahl. Ciągły kątowy kształt zapewnia zwrot instalacji w miejscu przyłączenia armatury, a połączenie zaprasowywane typu mufa zaciskowa z profilem M pozwala na szybki montaż bez spawania. Długość robocza 40 mm i głębokość uchwytu 43 mm dają stabilne osadzenie rury, a całkowita długość połączenia 60 mm ułatwia planowanie trasy w ciasnych wnękach.

Konstrukcja i materiały

Obudowa wykonana jest ze stali nierdzewnej 316, gatunek 1.4401 CrNiMo wg EN 10088, w stanie surowym bez dodatkowego wykończenia powierzchni. Materiał zapewnia odporność na korozję w instalacjach wodnych, grzewczych i przemysłowych. Mufa zaprasowywana wyposażona jest w przezroczystą zaślepkę ochronną, która zabezpiecza uszczelkę przed zabrudzeniem do momentu montażu.

• uszczelka z czarnego CIIR zapewnia szczelność po zaprasowaniu
• wskaźnik zaciśnięcia sygnalizuje, że połączenie jest szczelne dopiero po prawidłowym zaprasowaniu
• dwa punkty mocowania zwiększają pewność połączenia
• średnica nominalna połączenia 1 to DN 12, a połączenie 2 ma oznaczenie 1/2 cala (15)
• rura systemowa 15 mm po obu stronach, długość połączenia 60 mm, długość robocza 40 mm

Zakres zastosowań i warunki pracy

Element pracuje w temperaturze od -30 °C do +120 °C. Nadaje się do zimnej i ciepłej wody pitnej, wody chłodzącej i grzewczej z dodatkiem lub bez środka zapobiegającego zamarzaniu, wody ciepłowniczej do 120 °C oraz pary nasyconej do 120 °C. Stosowany jest w instalacjach wody produkcyjnej i procesowej, wody uzdatnionej, wody deszczowej o pH ? 5,5 oraz ścieków szarych i czarnych o pH ? 5,5.

• tryskacz mokry, sprężone powietrze klasy czystości oleju 0-3
• podciśnienie, gazy obojętne np. azot, gazy przemysłowe np. acetylen i gazy ochronne do spawania
• instalacje domowe, przemysłowe i w budownictwie okrętowym

Montaż i bezpieczeństwo szczelności

Połączenie typu mufa zaciskowa wymaga zaprasowania specjalnym narzędziem. Do momentu zaprasowania element jest nieszczelny, co eliminuje ryzyko przypadkowego uruchomienia instalacji. Wskaźnik zaciśnięcia pozwala monterowi szybko zweryfikować wykonanie połączenia, a przezroczysta zaślepka chroni uszczelkę przed zanieczyszczeniami na etapie transportu i montażu. Stal CrNiMo 1.4401 zachowuje właściwości mechaniczne w szerokim zakresie temperatur, co przekłada się na trwałość w instalacjach grzewczych, wodnych i technicznych.
