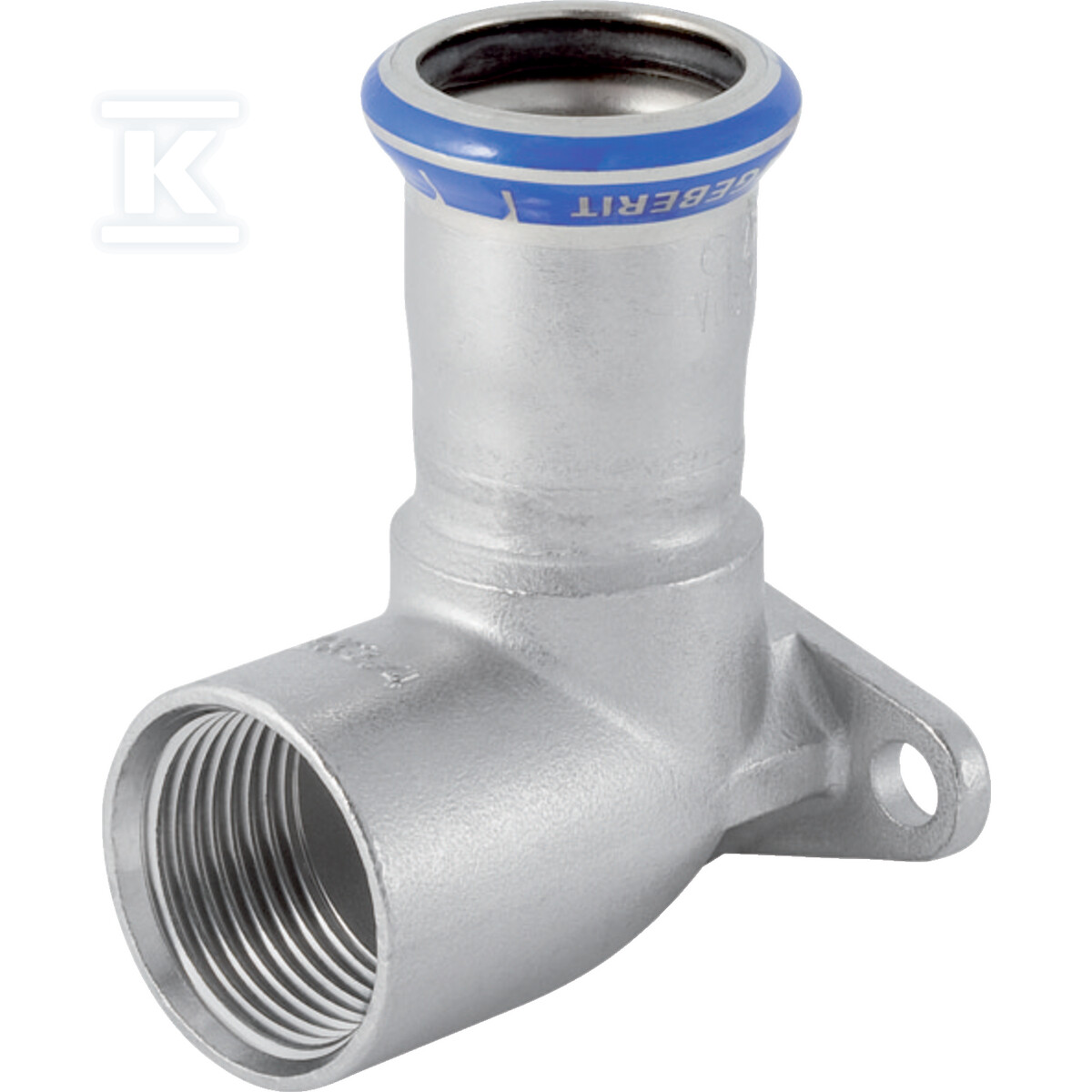

Kolanko przyłączeniowe Geberit Mapress Edelstahl 90°: d=18mm, Rp=1/2'', L1=4.3cm 33405

Kątowe połączenie zaprasowywane 18 mm z gwintem Rp 1/2” do armatury

Rozwiązanie kątowe 90° do systemu Mapress Edelstahl łączy rurę o średnicy zewnętrznej 18 mm z armaturą na gwint wewnętrzny Rp 1/2”. Wykonane ze stali CrNiMo 1.4401, czyli stali nierdzewnej 316 wg EN 10088, w stanie surowym, zapewnia trwałość w instalacjach wodnych, grzewczych i przemysłowych. Połączenie typu mufa zaciskowa z profilem M jest przeznaczone do zaprasowania i dopiero po wykonaniu operacji staje się szczelne.

Konstrukcja i materiały

Obudowa z jednolitej stali nierdzewnej 316, gatunek 1.4401, bez dodatkowego zabezpieczenia powierzchni, zachowuje odporność na korozję w środowisku wodnym i chemicznym. Mufa zaprasowywana wyposażona jest w przezroczystą zaślepkę ochronną oraz wskaźnik zaciśnięcia, który sygnalizuje prawidłowe osadzenie rury przed prasowaniem. Uszczelka z czarnego CIIR zapewnia szczelność po zaprasowaniu, a konstrukcja z dwoma punktami mocowania ułatwia stabilne zamocowanie przyłącza. Połączenie jest celowo nieszczelne w stanie niezaprasowanym, co minimalizuje ryzyko pomyłki montażowej.

Zakres zastosowań i parametry pracy

Przyłącze sprawdza się w instalacjach domowych, przemysłowych i w budownictwie okrętowym. Dopuszczalne media to zimna i ciepła woda, woda chłodząca i grzewcza z dodatkiem lub bez środka zapobiegającego zamarzaniu, woda ciepłownicza do 120 °C oraz para nasycona do 120 °C. Nadaje się do wody produkcyjnej i procesowej, wody uzdatnionej, wody deszczowej o pH ? 5,5 oraz ścieków szarych i czarnych o pH ? 5,5. Stosowane jest także do tryskacza w wersji mokrej, sprężonego powietrza klasy czystości oleju 0-3, podciśnienia, gazów obojętnych takich jak azot oraz gazów przemysłowych, w tym acetylen i gazy ochronne do spawania.

Montaż i kompatybilność

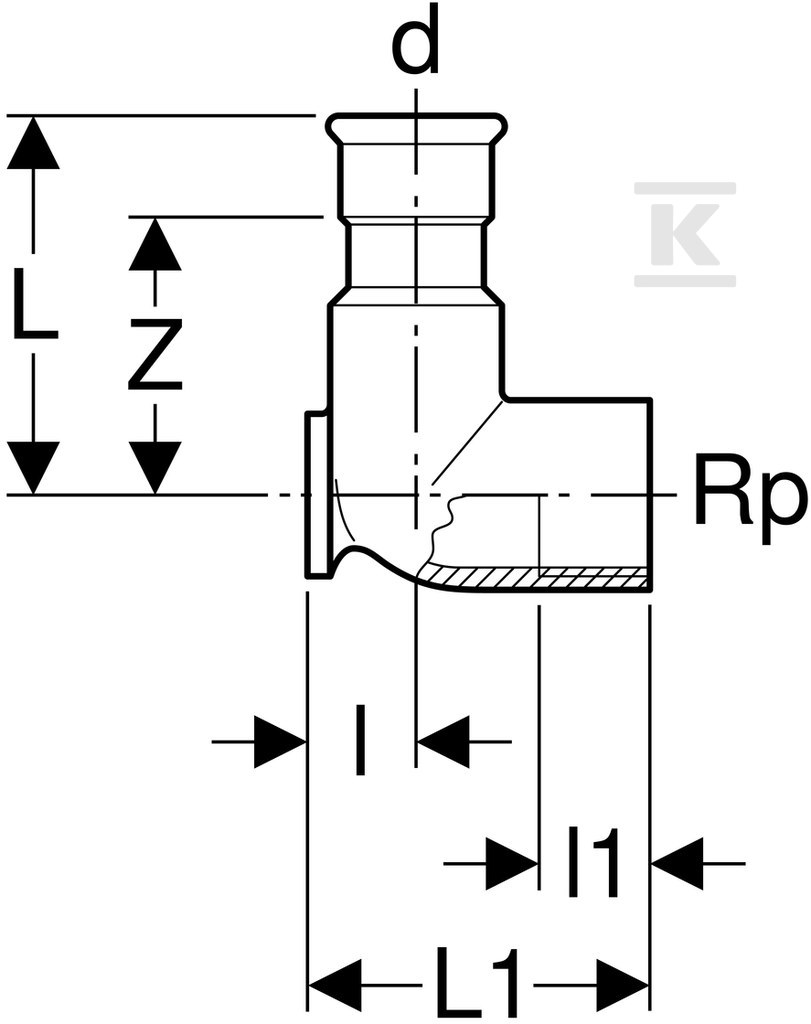

Kąt prosty z nominalną średnicą DN 15 po stronie rurowej i DN 15 po stronie gwintowej umożliwia przejście z rury systemowej 18 mm na armaturę Rp 1/2”. Długość połączenia po stronie rury wynosi 50 mm przy długości roboczej 30 mm, a po stronie gwintowej długość wynosi 43 mm, co odpowiada głębokości uchwytu 43 mm i wymiarowi L1 4,3 cm. Systemowa rura Mapress Edelstahl z profilem M zapewnia szybki montaż bez lutowania i spawania, a transparentna zaślepka chroni gwint do momentu podłączenia armatury.
