Podłączenie armatury Geberit Mapress Kupfer 90° z gwintem wewnętrzny d12-Rp1/2 L36 63458

Kątowe połączenie prasowe Geberit Mapress do rur miedzianych 12 mm z gwintem wewnętrznym Rp 1/2

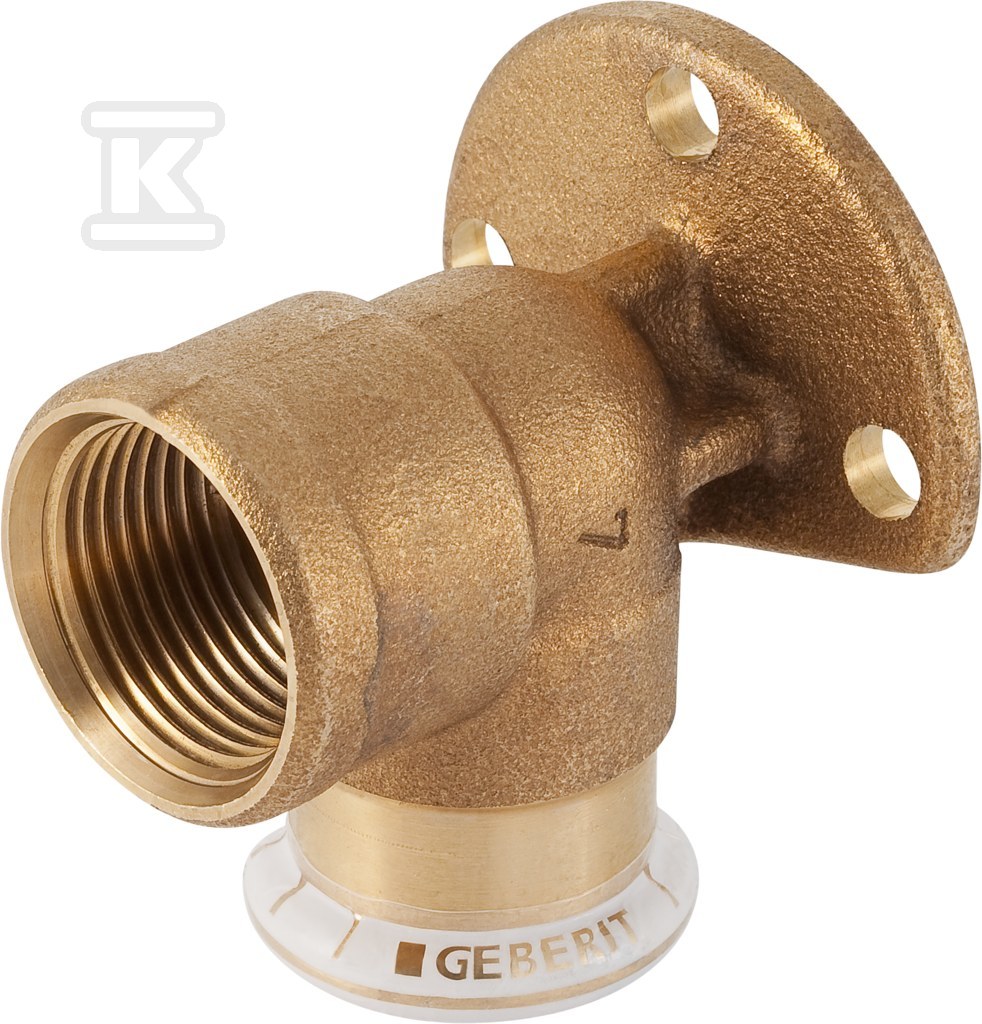

Kątowe kolanko przyłączeniowe 90° łączy rurę miedzianą systemu Mapress o średnicy zewnętrznej 12 mm z armaturą na gwint wewnętrzny Rp 1/2. Wykonane jako mufa zaciskowa z profilem M, służy do odprowadzenia instalacji w płaszczyźnie prostopadłej przy zachowaniu szczelności połączenia prasowego. Długość połączenia po stronie rury wynosi 34 mm przy długości roboczej 17 mm, a po stronie gwintowej długość robocza i całkowita to 36 mm, co daje głębokość uchwytu 36 mm i zwartą budowę z wymiarami L 3,4 cm oraz L1 3,6 cm. Przyłącze nominalne DN 10 po stronie rury i 1/2 cala po stronie gwintu pozwala na bezpośrednie podłączenie zaworów, baterii i armatury bez dodatkowych przejściówek.

Konstrukcja i materiały

Obudowa wykonana jest z brązu w stanie surowym, z brązu przemysłowego / brązu czerwonego bezołowiowego. Uszczelnienie zapewnia czarna uszczelka z CIIR, odporna na wodę i temperaturę pracy instalacji sanitarnych i grzewczych. Mufa prasowa ma przezroczystą zaślepkę ochronną, która zabezpiecza wnętrze przed zanieczyszczeniami do momentu montażu. Wskaźnik zaciśnięcia sygnalizuje, że element jest nieszczelny do czasu zaprasowania, a trzy punkty mocowania zapewniają stabilne prowadzenie narzędzia prasującego. Konstrukcja kątowa prosta ułatwia prowadzenie przewodów w ograniczonej przestrzeni.

Montaż i bezpieczeństwo pracy

Połączenie typu press wymaga zaprasowania specjalnym narzędziem Mapress. Do czasu wykonania operacji prasowania element pozostaje celowo nieszczelny, co eliminuje ryzyko przypadkowego uruchomienia instalacji na nieprzygotowanym złączu. Wskaźnik kompresji jest widoczny gołym okiem, a trzy punkty podparcia narzędzia ograniczają ryzyko przesunięcia. Długość robocza 17 mm po stronie rury i 36 mm po stronie gwintowej pozwalają na pewne osadzenie rury i uszczelki bez konieczności dodatkowego docięcia. Profil M jest standardem systemu Mapress Kupfer, co zapewnia kompatybilność z pozostałymi elementami sieci miedzianej.

Zastosowania i warunki pracy

Przyłącze jest przeznaczone do instalacji wodnych i grzewczych:

• zimna i ciepła woda pitna, woda chłodząca i grzewcza bez i ze środkiem zapobiegającym zamarzaniu,
• woda ciepłownicza do 120 °C,
• sprężone powietrze klasy czystości oleju 0-3,
• podciśnienie i gazy obojętne, np. azot,
• instalacje sanitarne, grzewcze, przemysłowe i okrętowe.

Dzięki materiałowi bezołowiowemu i uszczelce CIIR element nadaje się do ciągłej pracy w instalacjach domowych oraz obiektach użyteczności publicznej, gdzie wymagana jest trwała szczelność i odporność na zmiany temperatury.
