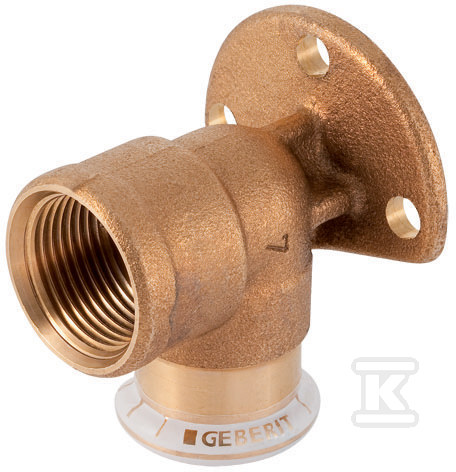

Podłączenie armatury Geberit Mapress Kupfer 90° z gwintem wewnętrzny d18-Rp1/2 L36 63460

Kątowe kolano przyłączeniowe Mapress Kupfer 18 mm z gwintem Rp 1/2

Kolano przyłączeniowe 90° z systemem Mapress Kupfer łączy rurę miedzianą 18 mm z armaturą na gwint wewnętrzny Rp 1/2. Przeznaczone jest do instalacji, w których potrzebne jest trwałe, szczelne połączenie kątowe między odcinkiem rurowym a zaworem, grzałką lub innym elementem z gwintem cylindrycznym. Dzięki profilowi prasowania M i mufie zaciskowej zapewnia szybki montaż bez lutowania, a jednocześnie zachowuje pełną kompatybilność z pozostałymi elementami systemu Mapress Kupfer.

Konstrukcja i materiały

Korpus wykonany jest z brązu, w praktyce rotguss CuSn5Zn5Pb2-C, w stanie surowym bez dodatkowej powłoki. Materiał zapewnia odporność na korozję w instalacjach wodnych i grzewczych oraz dobrą wytrzymałość mechaniczną w miejscu kolanowym. Połączenie rurowego odcinka 18 mm realizowane jest przez mufę zaciskową z profilem M, natomiast strona armatury to gwint wewnętrzny Rp 1/2, co odpowiada średnicy nominalnej DN 15. Długość całkowita elementu wynosi 38 mm, a długość robocza połączenia rurowego to 18 mm. Po stronie gwintowej długość robocza i głębokość uchwytu to 36 mm, co ułatwia prawidłowe osadzenie armatury i zachowanie osi instalacji. Mufa wyposażona jest w przezroczysty zaślepkę ochronną, która zabezpiecza uszczelnienie przed zabrudzeniem do momentu montażu.

Zastosowanie i warunki pracy

Element przeznaczony jest do instalacji sanitarnych i przemysłowych, w tym do wody pitnej zimnej i ciepłej, wody chłodzącej i grzewczej bez i z dodatkiem glikolu oraz wody z sieci ciepłowniczej do 120 °C. Sprawdzi się również w instalacjach wody procesowej, sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych takich jak azot. Dzięki temu znajduje zastosowanie w budynkach mieszkalnych i użyteczności publicznej, w przemyśle oraz w instalacjach okrętowych. Kąt 90° pozwala na prowadzenie przewodów w ograniczonej przestrzeni bez dodatkowych przejść, a średnica DN 15 odpowiada typowym odgałęzieniom armatury.

Montaż i bezpieczeństwo

System Mapress działa na zasadzie prasowania, a ten model ma wyraźny wskaźnik prasowania oraz jest niezapieczętowany w stanie nie zprasowanym, co oznacza brak szczelności do czasu wykonania połączenia prasą. To zabezpiecza przed przypadkowym uruchomieniem instalacji przed zakończeniem montażu. Uszczelnienie zapewnia pierścień z czarnego CIIR, odporny na temperaturę i środki stosowane w instalacjach grzewczych. Trzy punkty mocowania zwiększają stabilność połączenia podczas prasowania i eksploatacji. Po zprasowaniu uzyskuje się trwałe, bezobsługowe połączenie, które nie wymaga dodatkowych uszczelek ani konserwacji.
