Podłączenie armatury Geberit Mapress Kupfer 90° z gwintem wewnętrzny d18-Rp1/2 L52 63455

Kątowe podłączenie armatury 90° do rur miedzianych Mapress z gwintem wewnętrznym Rp 1/2

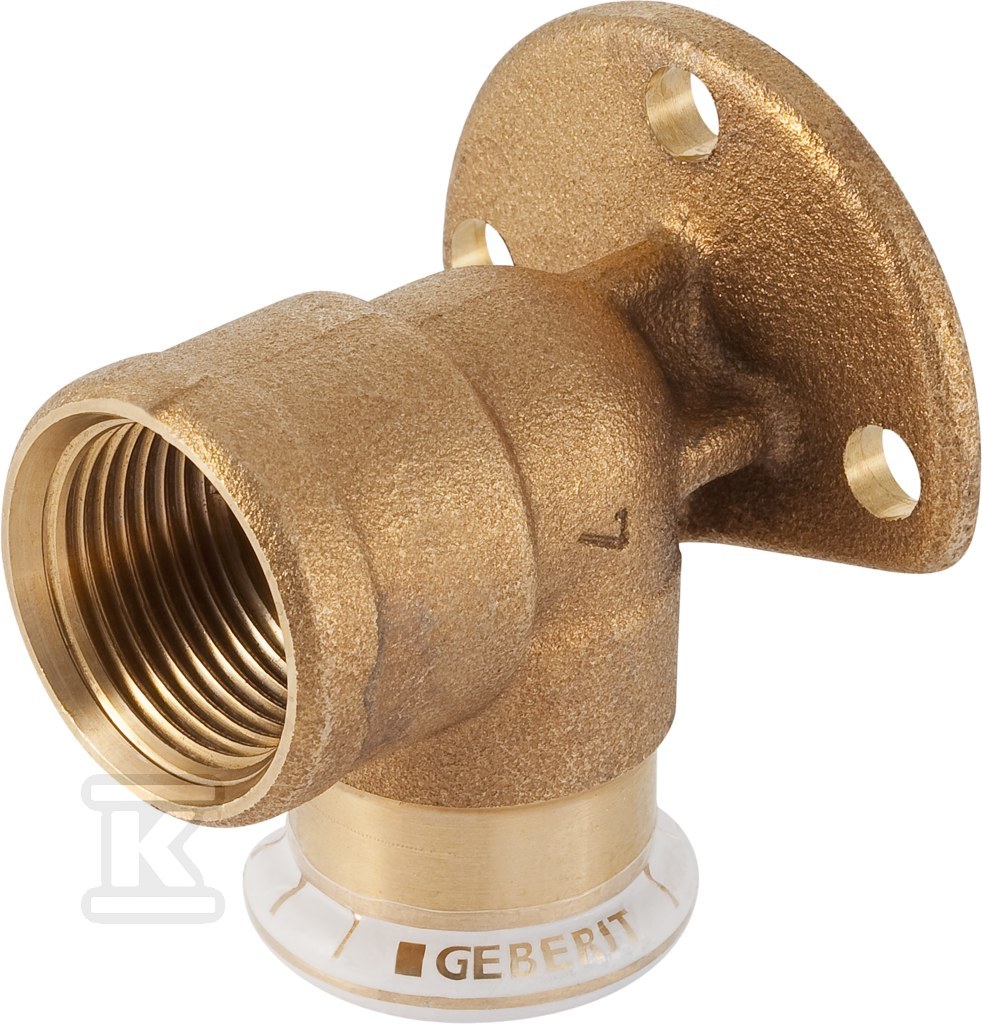

Kątowe połączenie armatury Geberit Mapress Kupfer umożliwia przejście z rury miedzianej 18 mm na gwint wewnętrzny Rp 1/2 w instalacji z kolanem 90°. Wykonane z brązu w odlewie z czerwonego mosiądzu CuSn5Zn5Pb2-C, UNS C83600, EN CC499K, zachowuje surową powierzchnię bez dodatkowej powłoki. Profil M zapewnia kompatybilność z systemem Mapress, a konstrukcja jest systemowa.

Konstrukcja i materiał

Obudowa z brązu zapewnia odporność na korozję w instalacjach wodnych i grzewczych. Materiał CuSn5Zn5Pb2-C to czerwony mosiądz o dobrej wytrzymałości mechanicznej i stabilności w kontakcie z wodą. Powierzchnia w stanie surowym ułatwia identyfikację materiału i nie wymaga dodatkowej obróbki przed montażem. Uszczelnienie realizuje czarny pierścień z CIIR, a element pozostaje szczelny również bez zaprasowania, co daje dodatkowy margines bezpieczeństwa przy montażu. Trzy punkty mocowania zwiększają stabilność połączenia w pozycji kątowej.

Wymiary robocze wspierają montaż w ograniczonej przestrzeni. Długość połączenia po stronie rury wynosi 34 mm, a długość robocza 14 mm. Po stronie gwintu długość połączenia to 52 mm przy długości roboczej 52 mm. Masa elementu to 0,162 kg.

Montaż i bezpieczeństwo

Połączenie typu mufa zaciskowa press jest przeznaczone do rur o zewnętrznej średnicy 18 mm, DN 15. Gwint wewnętrzny Rp 1/2 cala pozwala na bezpośrednie przyłączenie armatury, zaworu lub innego elementu. Kąt prosty 90° umożliwia zmianę kierunku instalacji bez dodatkowych kolanek.

Konstrukcja zapewnia szczelność bez zaprasowania, co oznacza, że element nie przecieka przed zaprasowaniem, co ogranicza ryzyko zalania podczas prób szczelności. Kod profilu M odpowiada standardowi połączeń prasowych, a systemowość potwierdzona jest oznaczeniem rura systemowa.

Zastosowanie i warunki pracy

Element jest przeznaczony do techniki instalacyjnej, przemysłu i budownictwa okrętowego. Pracuje w zakresie temperatur medium od 0 °C do 100 °C w ciągłej eksploatacji, co obejmuje instalacje zimnej i ciepłej wody oraz ogrzewanie. Nienaruszona szczelność w połączeniu z brązową obudową sprawdza się w instalacjach domowych, obiektach użyteczności publicznej oraz w warunkach przemysłowych wymagających niezawodnego połączenia kątowego miedź-gwint.
