Podłączenie armatury Geberit Mapress Kupfer 90° z gwintem wewnętrzny d18-Rp1/2-d18 63463

Kątowe połączenie prasowe z gwintem wewnętrznym do instalacji miedzianych

Kątowe połączenie 90° z wewnętrznym gwintem Rp 1/2 między dwoma końcówkami prasowymi 18 mm jest przeznaczone do systemu Geberit Mapress Kupfer. Obudowa wykonana jest z brązu w stanie surowym, a kształt kątowy prosty umożliwia zmianę kierunku instalacji przy jednoczesnym podłączeniu armatury na gwint. Końcówki prasowe pracują w profilu M, co zapewnia kompatybilność z miedzianymi rurami systemowymi Mapress.

Konstrukcja i materiały

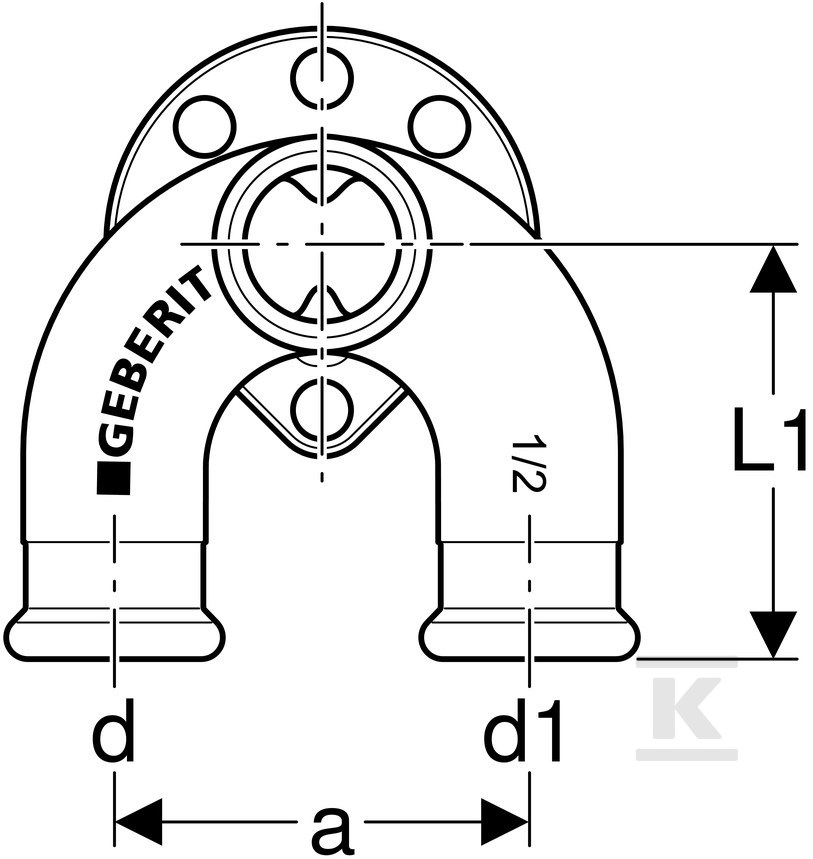

Korpus z brązu zapewnia odporność na korozję w instalacjach wodnych i grzewczych. Powierzchnia w stanie surowym jest gotowa do dalszej obróbki po montażu. Połączenie typu mufa zaciskowa realizowane jest na rurach o średnicy zewnętrznej 18 mm po obu stronach. Długość robocza połączenia 1 wynosi 30 mm, a połączenia 2 wynosi 52 mm, co odpowiada głębokości wciskania rury w fitting. Fittingi Mapress Kupfer są wytwarzane z miedzi Cu-DHP o numerze materiału CW024A. Uszczelnienie w zakresie d 12-54 mm tworzą konturowe pierścienie z kauczuku butylowego CIR w kolorze czarnym. Konstrukcja jest celowo nieszczelna w stanie nie zprasowanym, co wymusza kontrolę prawidłowego wykonania połączenia.

Zastosowanie i zgodność

Element sprawdza się w instalacjach ogólnych, w tym w instalacjach wody pitnej ciepłej i zimnej, instalacjach grzewczych, systemach sprinklerowych, instalacjach przemysłowych oraz w instalacjach sprężonego powietrza. Został dopuszczony do dezynfekcji wody pitnej zgodnie z listą środków uzdatniających i procedur dezynfekcyjnych według §11 rozporządzenia o wodzie pitnej z 2001 r. System Mapress Kupfer d 12-108 mm jest sprawdzony i certyfikowany przez DVGW pod numerem DW-8511AU2013. Dzięki temu połączenie może być stosowane tam, gdzie wymagana jest zgodność z normami dla wody pitnej i trwałość w warunkach zmiennej temperatury.

• instalacje wody pitnej ciepłej i zimnej
• instalacje grzewcze
• instalacje sprinklerowe
• instalacje przemysłowe
• instalacje sprężonego powietrza

Montaż i bezpieczeństwo

Montaż odbywa się poprzez wciśnięcie rury miedzianej na odpowiednią głębokość i zaciśnięcie fittingu dedykowanym narzędziem prasującym. Rury o wymiarach d 12-35 mm prasuje się szczękami prasującymi, a rury d 42-108 mm prasuje się pętlami prasującymi z odpowiednimi wkładkami. Przestrzeganie głębokości wciskania jest warunkiem szczelności po zaciśnięciu. Nieszczelność w stanie nie zprasowanym stanowi zabezpieczenie przed pominięciem etapu prasowania. Połączenie jest elementem rury systemowej, co upraszcza projektowanie ciągłych tras miedzianych z elementami kątowymi i gwintowanymi.
