Podłączenie armatury Geberit Mapress Kupfer 90° z gwintem wewnętrzny d22-Rp3/4 L52 63457

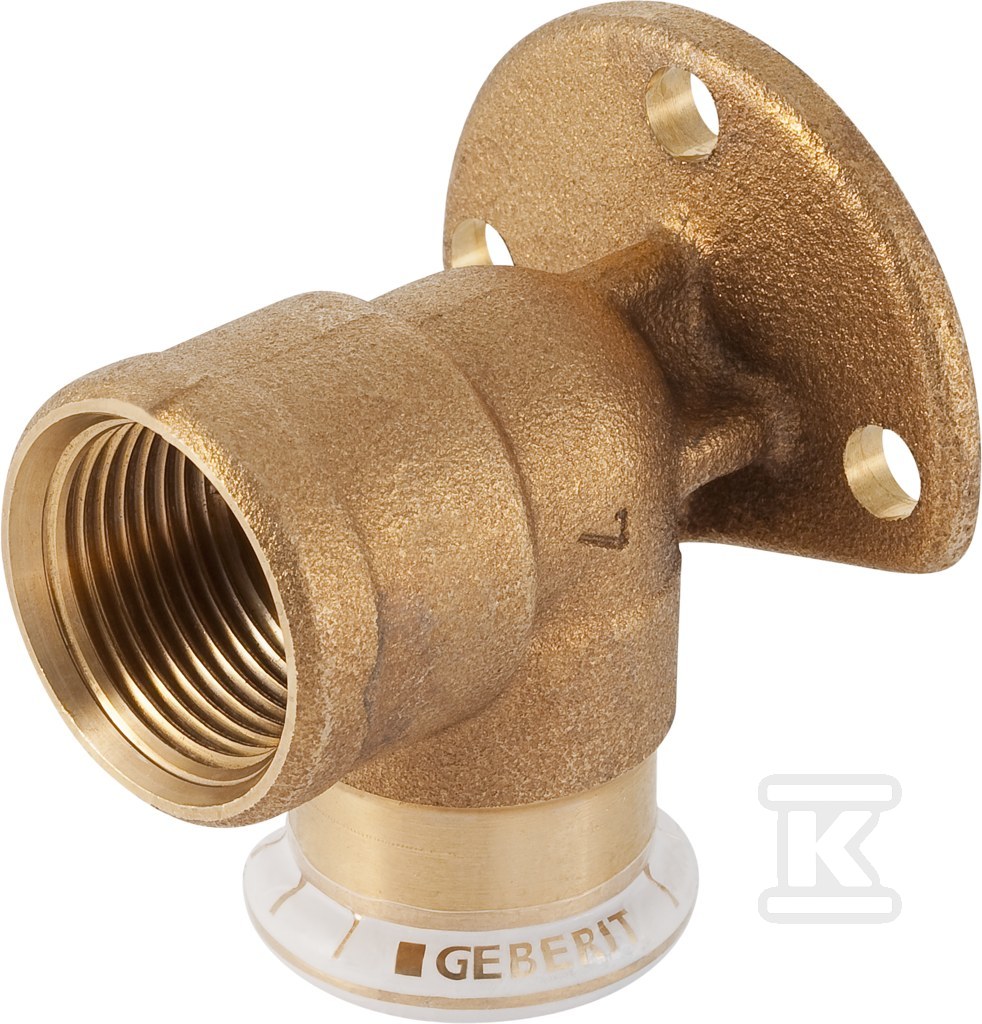

Kątownik przyłączeniowy 90° Geberit Mapress Kupfer z gwintem wewnętrznym Rp 3/4 do rur O 22 mm

Kątownik przeznaczony do połączenia rury miedzianej systemu Mapress z armaturą gwintowaną. Kształt kątowy 90° pozwala na zmianę kierunku instalacji przy zachowaniu szczelnego połączenia zaciskowego. Połączenie 1 przyjmuje rurę o średnicy zewnętrznej 22 mm, DN 20, z długością roboczą 16 mm i całkowitą długością połączenia 37 mm. Połączenie 2 to gwint wewnętrzny Rp 3/4 cala, DN 20, z długością roboczą 52 mm i całkowitą długością 52 mm. Głębokość uchwytu wynosi 37 mm, a profil zacisku to M zgodny z systemem Mapress.

Konstrukcja i materiały

Obudowa wykonana jest z brązu, w wersji surowego wykończenia powierzchni. Materiał wg danych technicznych to mosiądz czerwony Rotguss CuSn5Zn5Pb2-C, stosowany w armaturze przemysłowej do wody. Uszczelnienie zapewnia czarna pierścień z CIIR. Mufa zaciskowa wyposażona jest w przezroczysty zaślepiający stopień ochronny, który zabezpiecza wnętrze przed zanieczyszczeniami do momentu montażu. Trzy punkty podparcia zwiększają stabilność połączenia w trakcie prasowania.

W dokumentacji producenta wskazano, że wszystkie elementy mające kontakt z wodą pitną będą sukcesywnie zastępowane materiałami bezolowiowymi do roku 2026. Obecnie stosowany brąz przemysłowy/brąz przemysłowy bezolowiowy spełnia wymagania dla instalacji wodnych.

Zastosowanie i warunki pracy

Element przeznaczony jest do instalacji wody pitnej zimnej i ciepłej oraz do układów chłodzenia i ogrzewania bez dodatku środków przeciwmrozowych. Zalecany do zastosowań w instalacjach sanitarnych, technice grzewczej, przemyśle oraz w budownictwie okrętowym. Dzięki połączeniu zaciskowemu typu mufa prasowa zapewnia szczelność bez lutowania i spawania.

Kątownik pracuje w układach z rurą systemową Mapress, co upraszcza dobór pozostałych komponentów. Gwint wewnętrzny Rp 3/4 cala umożliwia bezpośrednie przyłączenie zaworów, baterii lub armatury grzewczej bez dodatkowych przejściówek. Kąt 90° pozwala na prowadzenie instalacji w ograniczonej przestrzeni, np. przy podejściach pod umywalki, zlewy czy grzejniki.

Montaż i zabezpieczenia

Połączenie jest typu mufa zaciskowa z wskaźnikiem prasowania. W stanie nieprasowanym element jest nieszczelny, co uniemożliwia przypadkowe uruchomienie instalacji przed zakończeniem montażu. Wskaźnik prasowania daje czytelny sygnał wizualny o konieczności dociśnięcia złącza.

Trzy punkty mocowania oraz pierścień CIIR zapewniają równomierne rozłożenie siły zacisku i trwałość uszczelnienia. Przezroczysty zaślepiający stopień ochronny na mufie prasowej chroni przed wnikaniem brudu i wilgoci w czasie transportu i składowania. Długość robocza 52 mm po stronie gwintowanej ułatwia dociśnięcie armatury i zapewnia odpowiednią powierzchnię uszczelnienia.
