Podłączenie armatury Geberit Mapress Kupfer 90° z gwintem wewnętrzny d22-Rp1/2-d22 63464

Kątowe połączenie prasowe z gwintem wewnętrznym do instalacji miedzianych

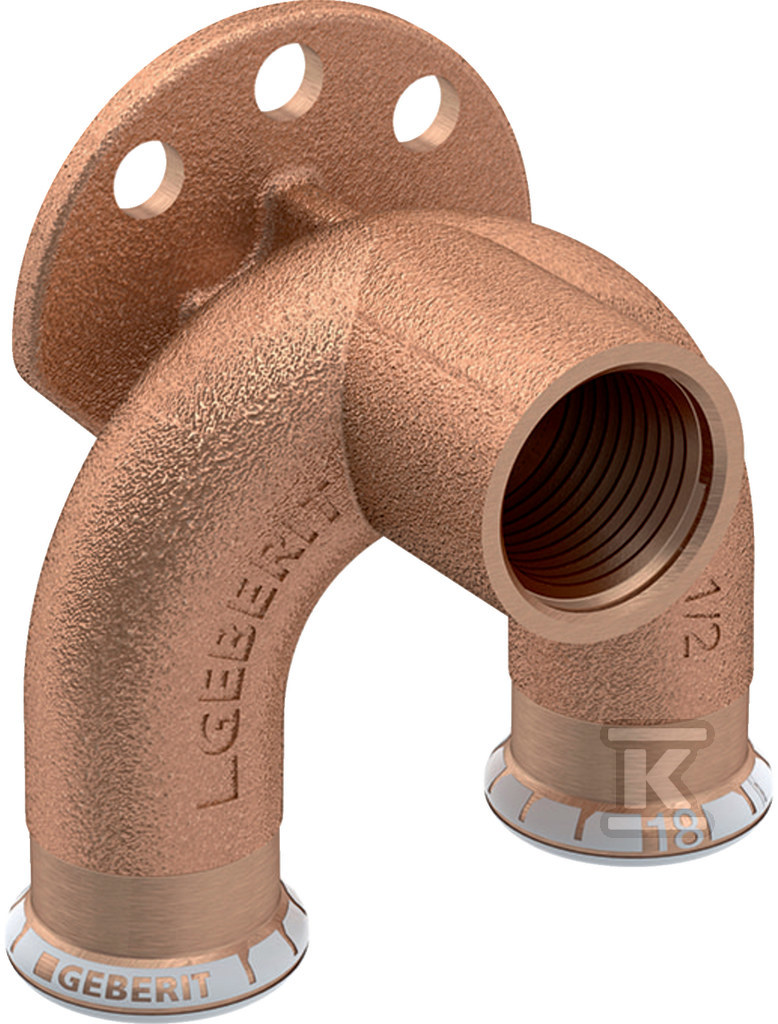

Kąt 90° z dwoma końcówkami prasowymi d22 i centralnym gwintem wewnętrznym Rp 1/2 umożliwia odgałęzienie armatury bez dodatkowych przejściówek w systemach miedzianych Geberit Mapress Kupfer. Rozwiązanie łączy dwie rury o średnicy zewnętrznej 22 mm z przyłączem zaworowym, zachowując zwartą budowę i stałą geometrię w instalacji.

Konstrukcja i materiały

Korpus wykonano z brązu, Rotguss CuSn5Zn5Pb2-C, oznaczanego jako CC499K. Powierzchnia pozostaje w stanie surowym. Profil prasowy M zapewnia współpracę z narzędziami do systemu Mapress Kupfer. Uszczelnienie zapewnia czarny pierścień. Charakterystyka oznacza, że nieprzyciśnięty fitting nie przepuszcza medium, co ogranicza ryzyko niezauważonego braku połączenia podczas montażu.

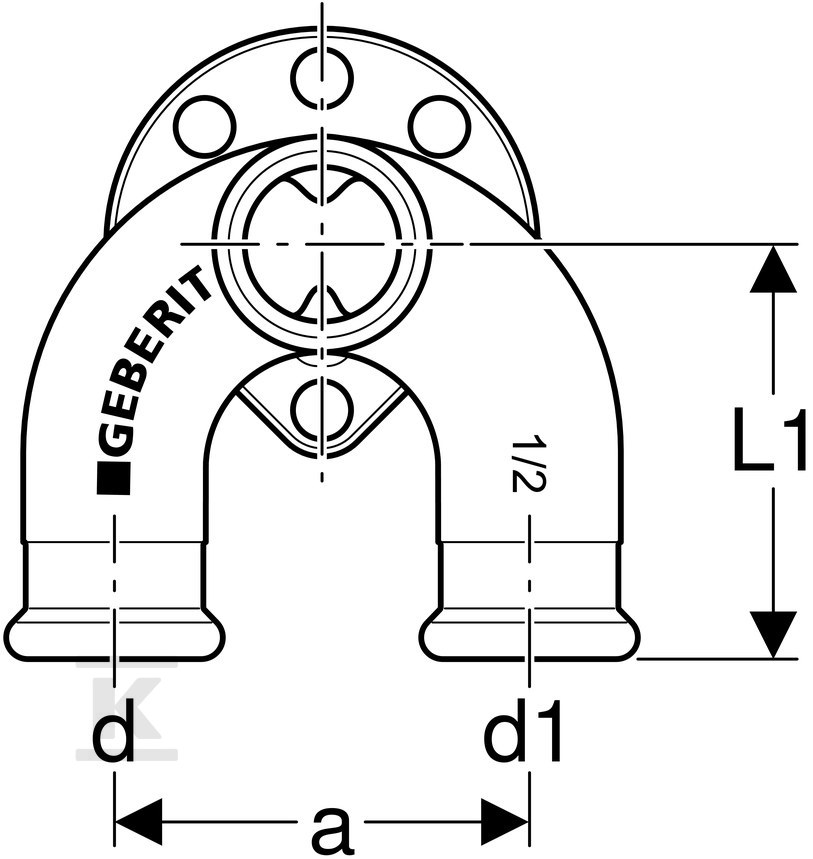

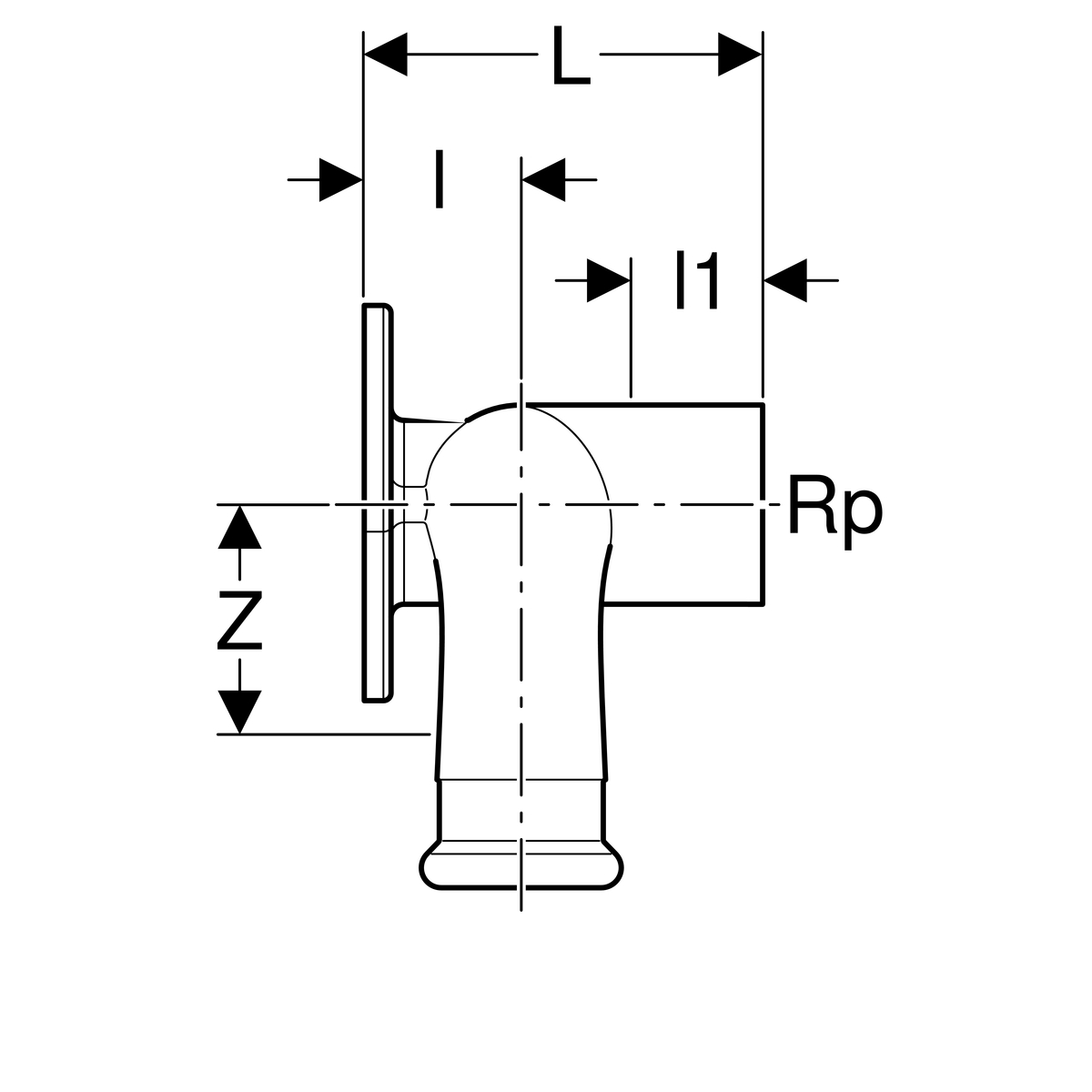

Wymiary użytkowe to długość całkowita 52 mm, wymiar a ok. 5 cm, L1 ok. 5 cm, l ok. 1,8 cm, l1 ok. 2,4 cm oraz Z ok. 2,9 cm. Długość robocza na obu końcówkach prasowych wynosi 29 mm, co odpowiada głębokości wciskania rury w fitting. Średnica nominalna DN 20.

Zastosowanie i warunki pracy

Przeznaczenie obejmuje instalacje sanitarne, grzewcze, przeciwpożarowe i przemysłowe, w tym wodę pitną ciepłą i zimną, ogrzewanie, sprinkler, instalacje przemysłowe, sprężone powietrze oraz zastosowania w budownictwie mieszkaniowym, przemyśle i budowie statków. System Mapress Kupfer d 12-108 mm jest sprawdzony, certyfikat DW-8511AU2013. Fittings i uszczelnienia są dopuszczone do dezynfekcji wody pitnej zgodnie z listą środków do uzdatniania wody.

Gwint wewnętrzny z cylindrycznym gwintem rurowym Rp 1/2 umożliwia bezpośrednie przyłączenie zaworów, kurków i armatury. Dwa końce prasowe d22 pozwalają na kontynuację przewodu miedzianego w tej samej średnicy bez redukcji.

Montaż i kompatybilność

Połączenie jest przeznaczone do rur systemowych miedzianych w technologii prasowej. Rury d 12-35 mm prasuje się szczękami, a d 42-108 mm pierścieniami z odpowiednimi wkładkami. Po wciśnięciu rury na głębokość roboczą 29 mm fitting jest gotowy do dociśnięcia. Połączenie prasowe tworzy trwałe, szczelne złącze bez lutowania.

Kompatybilność z instalacją Geberit Mapress Kupfer zapewnia powtarzalność wymiarów i uszczelnienia w całym systemie.
