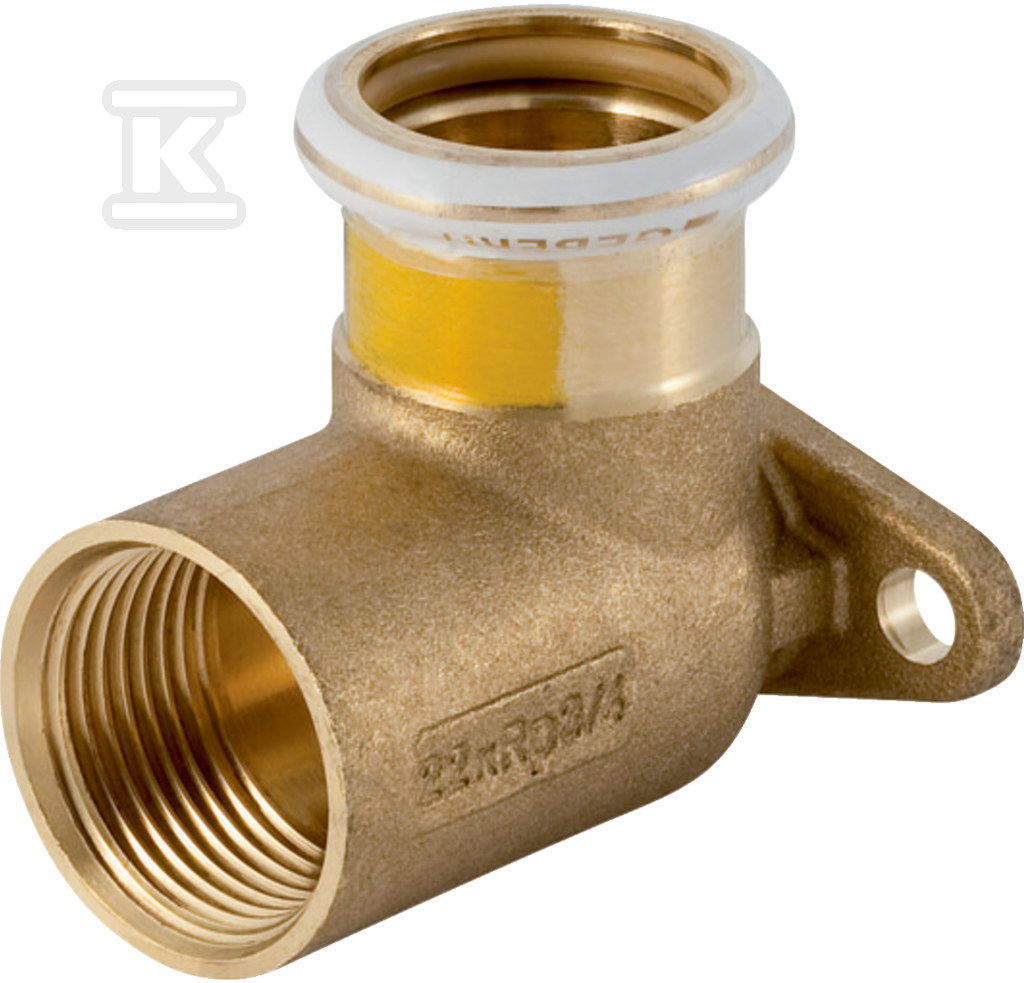

Podłączenie armatury Geberit Mapress Kupfer Gas 90° z gwintem wewnętrzny d22-Rp3/4 34733

Kątowe przyłącze press do miedzi 22 mm z gwintem wewnętrznym Rp 3/4

Kątowe połączenie 90° z gwintem wewnętrznym umożliwia przejście z rury miedzianej systemu Mapress Kupfer na armaturę z gwintem Rp 3/4. Wykonanie w mosiądzu w stanie surowym zapewnia trwałość w instalacji gazowej, a profil M pozwala na szybkie i pewne zaciskanie na rurze o średnicy zewnętrznej 22 mm. Kształt kątowy prosty ułatwia prowadzenie przewodu w ograniczonej przestrzeni, np. przy podłączeniu zaworu, reduktora lub innego elementu armatury.

Materiał i wykonanie

Obudowa wykonana jest z mosiądzu, bez dodatkowego zabezpieczenia powierzchni, co w praktyce oznacza surowy mosiądz gotowy do montażu press. Materiał dobrze znosi obciążenia mechaniczne i korozję typową dla instalacji wewnętrznych. Rodzaj połączenia to mufa zaciskowa, czyli standardowe połączenie press w systemie Mapress Kupfer. Kod profilu M wskazuje na geometrię pierścienia zaciskowego stosowaną w tej serii, co przekłada się na kompatybilność z narzędziami i tulejami zaciskowymi dedykowanymi do Mapress.

Wymiary i geometria montażowa

Przyłącze przeznaczone jest do rury o średnicy zewnętrznej 22 mm z nominalną średnicą połączenia DN 20. Strona rurowa ma długość połączenia 35 mm, a długość robocza połączenia 1 wynosi 14 mm, co określa głębokość wsunięcia rury w korpus. Po stronie gwintowanej długość połączenia 2 to 51 mm, a długość robocza połączenia 2 również 51 mm. Głębokość uchwytu 51 mm ułatwia pozycjonowanie elementu w trakcie montażu i zapewnia stabilny chwyt przy zaciskaniu. Gwint wewnętrzny ma rozmiar 3/4 cala, a nominalna średnica połączenia 2 to 3/4 cala (20), co odpowiada typowym armaturom gazowym.

Zastosowanie systemowe

Produkt oznaczony jako rura systemowa, przeznaczony do pracy w instalacji Mapress Kupfer. Kąt 90° pozwala na zmianę kierunku prowadzenia przewodu bez dodatkowych kolan, co ogranicza liczbę połączeń. Dzięki gwintowi wewnętrznemu Rp 3/4 można bezpośrednio przyłączyć zawór, króciec lub inne elementy armatury bez użycia przejściówek. Rozwiązanie sprawdza się przy montażu pionowym i poziomym, w rozdzieleniach, przy podłączeniach urządzeń gazowych, gdzie wymagane jest pewne połączenie press z elementem gwintowanym.
