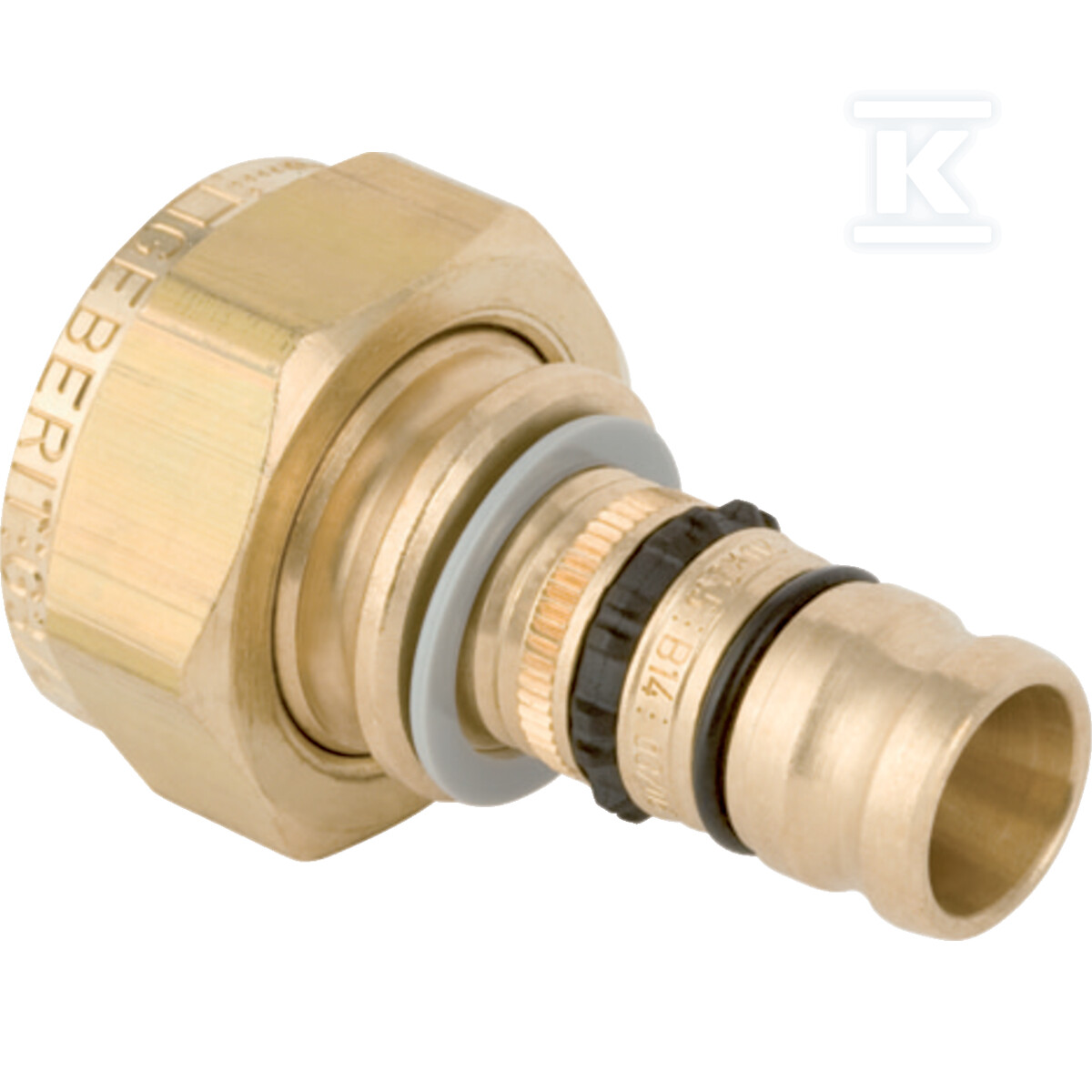

Złączka przejściowa Geberit Mepla z nakrętką: CuZn21Si3P, d=26mm, di=11mm, G=1/2'' 603.582.00.5

Proste połączenie rury Mepla 26 mm z armaturą gwintowaną 1/2”

Przejście zaprasowywane Geberit Mepla z nakrętką umożliwia szybkie i szczelne połączenie rury systemowej o średnicy zewnętrznej 26 mm z elementem gwintowanym 1/2”. Konstrukcja prosta, kąt 0°, przeznaczona do instalacji domowych, przemysłowych i okrętowych. Połączenie staje się szczelne dopiero po zaprasowaniu nypela, co eliminuje ryzyko przypadkowego przecieku na etapie montażu.

Budowa i materiały

Korpus i nypel wykonano z brązu CuSn5Zn5Pb2-C, w stanie surowym, z wysoką wytrzymałością na rozciąganie. Nakrętka złącza to mosiądz, a uszczelnienie zapewnia pierścień z kauczuku etylenowo-propylenowo-dienowego EPDM. W zestawie znajduje się płaska uszczelka z Centellen® R WS 3825, w praktyce stosowana jako uszczelka z włókna kompozytowego. Nypel zaprasowywany dostarczany jest z przezroczystą zaślepką ochronną.

Całość ma długość 63 mm. Długość połączenia wciskowego wynosi 32 mm przy długości roboczej 12 mm, a strona gwintowa ma długość 31 mm przy długości roboczej 12 mm. Ściana rury połączenia 1 ma grubość 3 mm, a nominalna średnica połączenia 1 to DN 20. Połączenie 2 to nakrętka złącza z gwintem 1/2 cala, nominalnie 15, z długością roboczą 12 mm. Średnica wewnętrzna gwintu di wynosi 11 mm, co oznacza, że element przeznaczony jest wyłącznie do gwintu o średnicy wewnętrznej ? di.

Zastosowanie i warunki pracy

Złączka przeznaczona jest do pracy z różnymi mediami i w różnych środowiskach:

• zimna i ciepła woda pitna
• woda chłodząca i grzewcza bez środka zapobiegającego zamarzaniu oraz ze środkiem przeciwzamarzaniowym
• woda produkcyjna i procesowa
• woda deszczowa o współczynniku pH ? 5,5
• woda morska
• chemikalia i płyny techniczne
• sprężone powietrze w klasie czystości oleju 0-3
• podciśnienie
• gazy obojętne, np. azot

Dzięki temu sprawdza się w instalacjach sanitarnych, grzewczych, chłodniczych, przemysłowych oraz w budownictwie okrętowym. Systemowa budowa Mepla zapewnia kompatybilność z rurami i kształtkami tego samego systemu.

Montaż i kompatybilność

Po stronie rury zastosowano końcówkę wciskową do rury systemowej Mepla o średnicy zewnętrznej 26 mm. Po stronie armatury znajduje się nakrętka złącza z gwintem 1/2”. Konstrukcja prosta bez redukcji, zaślepiona, z uszczelkami. Obróbka powierzchni połączeń w stanie surowym.

Montaż wymaga zaprasowania nypela odpowiednim narzędziem. Do momentu zaprasowania połączenie pozostaje nieuszczelnione, co jest zamierzonym zabezpieczeniem przed wcześniejszym uruchomieniem. Zalecane jest stosowanie gwintu o średnicy wewnętrznej nieprzekraczającej di = 11 mm, zgodnie z tabelą producenta. Komponenty mające kontakt z wodą przeznaczoną do spożycia są sukcesywnie wymieniane na materiały bezołowiowe, zgodnie z komunikatem producenta o planowanej zmianie w 2026 r.
