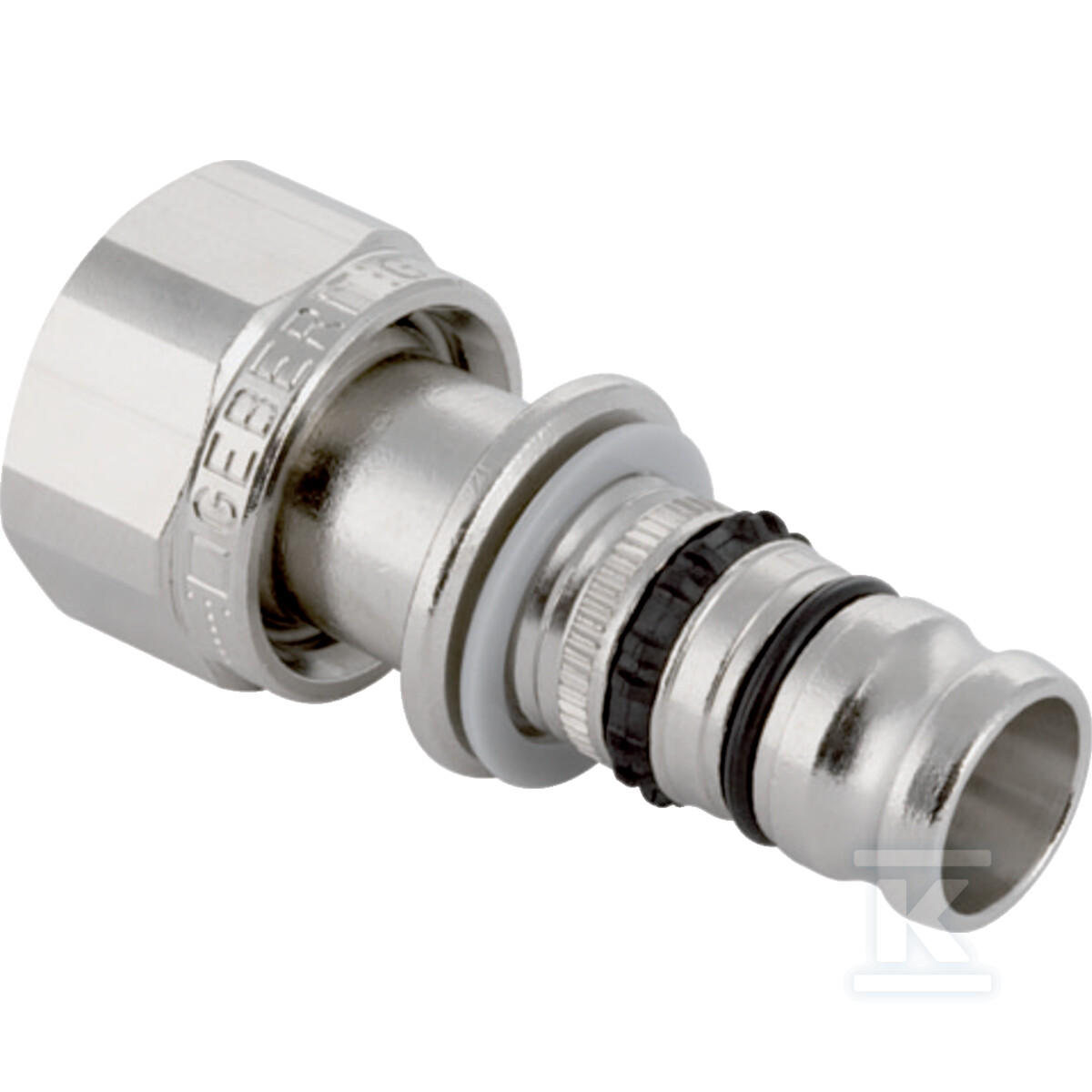

Przyłącze Geberit Mepla z nakrętką: CW617N, d=26mm, G=3/4'', Niklowany 613.583.22.5

Przyłącze zaprasowywane Geberit Mepla 26 mm z nakrętką 3/4" do grzejników i zaworów

Proste, proste przyłącze zaprasowywane z systemu Geberit Mepla łączy rurę o średnicy zewnętrznej 26 mm z gwintem 3/4". Jest przeznaczone do instalacji grzewczych i chłodniczych, gdzie wymagane jest szybkie i pewne połączenie rury z armaturą grzejnikową. Szczelność uzyskuje się dopiero po zaprasowaniu, co eliminuje ryzyko przypadkowego przecieku na etapie montażu.

Konstrukcja, materiał i zabezpieczenie powierzchni

Korpus wykonano z mosiądzu CW617N, z obustronnym niklowaniem. Powłoka niklowa ogranicza korozję i ułatwia montaż nakrętki złącza. Połączenie 1 to końcówka wciskowa do rury systemowej, połączenie 2 to nakrętka złącza z gwintem G 3/4".

Nypel zaprasowywany dostarczany jest z przezroczystą zaślepką ochronną. W zestawie znajduje się uszczelka z kauczuku etylenowo-propylenowo-dienowego EPDM oraz płaska uszczelka z Centellen® R WS 3825, co zapewnia szczelność w połączeniu z zaworem lub grzejnikiem. Forma prosta, zaślepiona, z grubością ścianki 3 mm i długością roboczą 11,5 mm na obu stronach. W stanie niezaprasowanym połączenie jest celowo nieszczelne.

Zastosowanie i warunki pracy

Przyłącze nadaje się wyłącznie do ogrzewania i chłodzenia. Dopuszczalne są instalacje z wodą grzewczą i chłodniczą, zarówno bez środka zapobiegającego zamarzaniu, jak i ze środkiem przeciwzamarzaniowym. Przeznaczone jest do przyłączania grzejników i zaworów grzejnikowych, przy czym należy stosować je wyłącznie do gwintu o średnicy wewnętrznej ? di.

Nominalna średnica połączenia to DN 20, a maksymalne ciśnienie robocze wynosi 10 bar. Dzięki materiałowi mosiężnemu i uszczelce EPDM element pracuje stabilnie w układach grzewczych i chłodniczych.

Montaż i parametry geometryczne

Element ma budowę prostą, z długością całkowitą około 6,2 cm, długością części roboczej około 5,4 cm i miarą Z około 2,3 cm. Średnica zewnętrzna rury to 26 mm, gwint przyłączeniowy G 3/4". Długość robocza połączenia wynosi 11,5 mm, co odpowiada standardowi systemu Mepla i ułatwia prawidłowe docięcie rury.

Połączenie jest elementem rury systemowej, z uszczelkami fabrycznie założonymi. Montaż wymaga zaprasowania końcówki wciskowej, po czym uzyskuje się trwałe i szczelne połączenie z armaturą.
