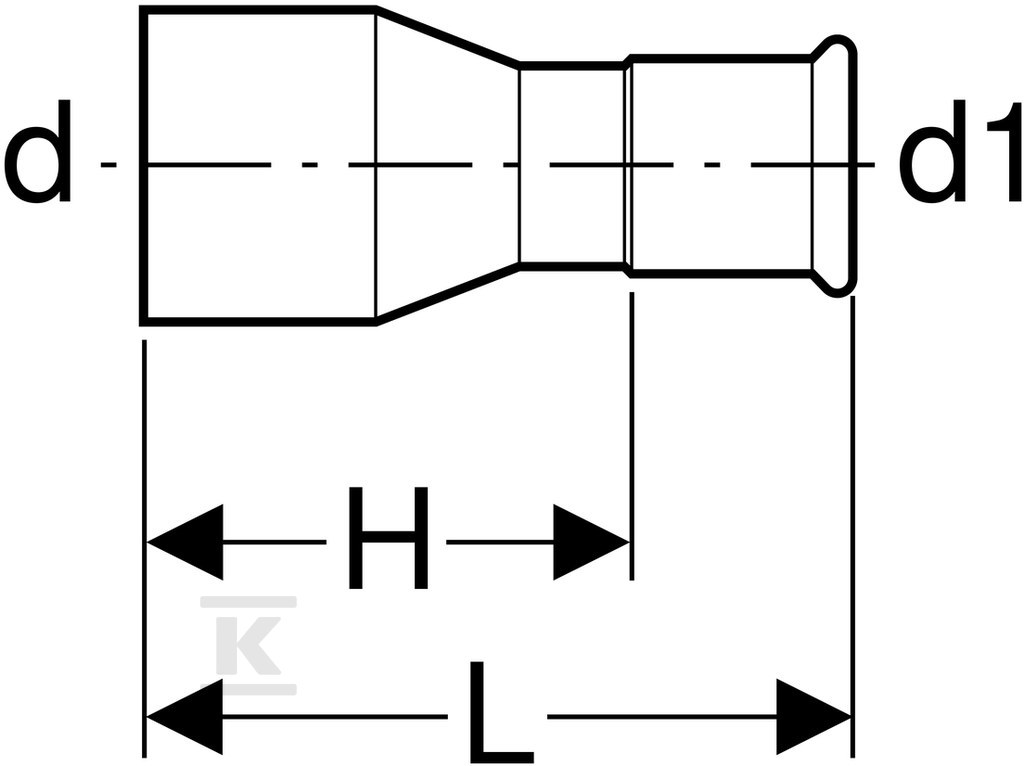

Zwężka z końcówką wsuwaną Geberit Mapress C-Stahl (FKM niebieski): d=54mm, d1=28mm 51151

Redukcja zaprasowywana ze stalową końcówką wciskową do instalacji przemysłowych i solarnych

Prosta zwężka systemowa łączy stronę zaprasowywaną DN 50 o średnicy zewnętrznej 54 mm z końcówką wciskową DN 25 o średnicy zewnętrznej 28 mm. Oba króćce wykonano ze stali niestopowej 1.0034 E195 wg EN 10305, gatunek St 34.2, o grubości ścianki 1,5 mm. Powierzchnia zewnętrzna jest ocynkowana galwanicznie/elektrolitycznie, a obróbka pozostaje w stanie surowym. Mufa zaprasowywana ma symetryczny wskaźnik zaciśnięcia i czarną zaślepkę ochronną, a uszczelnienie wykonano z niebieskiego FPM/FKM, kauczuku fluorowego.

Konstrukcja i materiały

Rdzeń elementu to stal St 34.2, 1.0034, w wersji E195 zgodnej z EN 10305. Grubość ścianki 1,5 mm na obu połączeniach zapewnia stabilność przy zaprasowaniu i wciskaniu. Zewnętrzne zabezpieczenie ocynkowe ogranicza korozję w instalacjach mokrych i przemysłowych. Uszczelka z FKM w kolorze niebieskim jest odporna na wysokie temperatury i agresywne media, a jej obecność w obu króćcach gwarantuje szczelność połączenia bez dodatkowych elementów. Model prosty, nieredukcyjny mimośrodowo, z fabrycznie założoną zaślepką ochronną na mufie, ułatwia magazynowanie i montaż bez uszkodzenia powierzchni roboczej.

Zakres zastosowań i media robocze

Element przeznaczono do pracy z wodą ciepłowniczą do 140 °C, nośnikami ciepła w instalacjach solarnych oraz olejami mineralnymi i smarnymi. Nadaje się do paliw takich jak olej napędowy i do sprężonego powietrza przy klasie czystości oleju 3-4. Dzięki odporności FKM i stali 1.0034 znajduje zastosowanie w technice solarnej, przemyśle oraz budownictwie okrętowym, gdzie wymagana jest trwałość przy zmiennych temperaturach i obecności mediów ropopochodnych.

Montaż i kompatybilność w systemie Mapress C-Stahl

Po stronie DN 50 zastosowano mufę zaciskową do zaprasowania, po stronie DN 25 końcówkę wciskową z płaskim zakończeniem. Rozwiązanie jest elementem rury systemowej Mapress C-Stahl, z uszczelkami w komplecie, bez odpowietrznika i zaworu spustowego. Prosta geometria i symetryczny wskaźnik zaciśnięcia pozwalają na szybką kontrolę prawidłowego wykonania połączenia. Kompatybilność z rurami stalowymi o średnicach 54 mm i 28 mm umożliwia redukcję przekroju w rozdzieleniach, odgałęzieniach i przyłączeniach urządzeń w instalacjach grzewczych, solarnych i przemysłowych.
