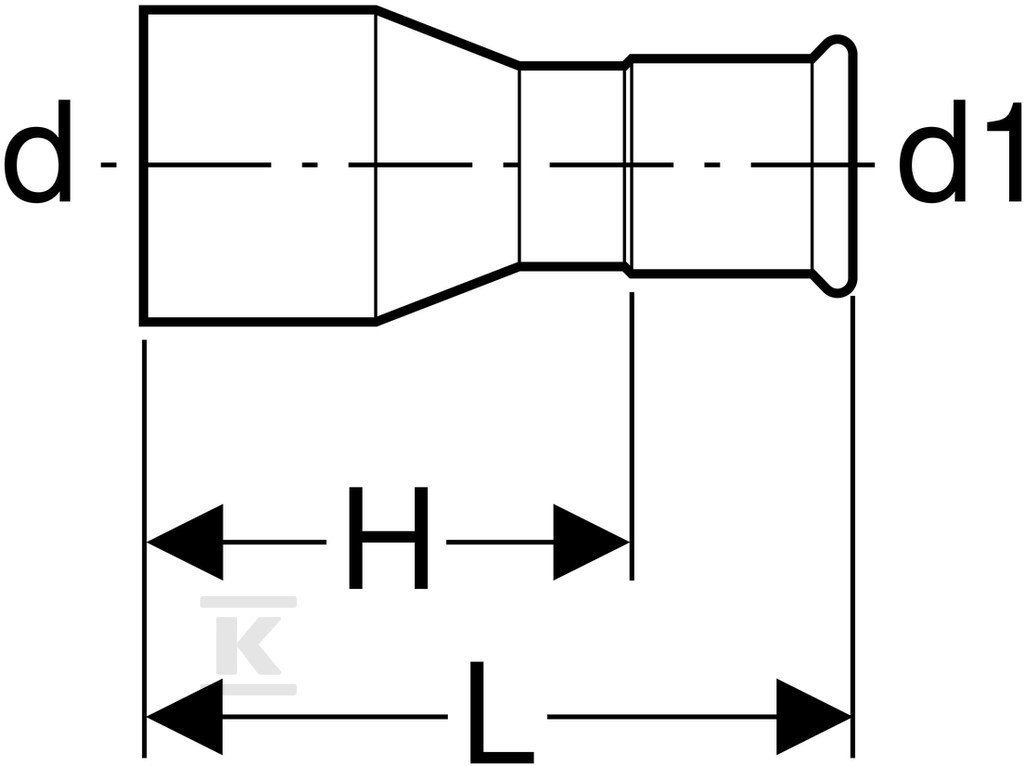

Zwężka z końcówką wsuwaną Geberit Mapress C-Stahl (FKM niebieski): d=76.1mm, d1=54mm 51164

Redukcja prosta z mufą zaprasowywaną i końcówką wciskową do systemu Mapress C-Stahl

Redukcja przeznaczona do połączeń stalowych w instalacjach przemysłowych, solarnych i grzewczych. Przejście z połączenia DN 65 o średnicy zewnętrznej 76,1 mm na końcówkę wciskową DN 50 o średnicy zewnętrznej 54 mm pozwala na płynne zmniejszenie przekroju w jednym elemencie, bez dodatkowych przejściówek. Uszczelka z kauczuku fluorowego FKM w niebieskim kolorze zapewnia szczelność w szerokim zakresie mediów, a symetryczny wskaźnik zaciśnięcia ułatwia kontrolę prawidłowego zaprasowania na budowie.

Konstrukcja i materiały

Korpus wykonany jest ze stali niestopowej 1.0034 E195 zgodnej z EN 10305, gatunek St 34.2. Połączenie 1 z mufą zaciskową ma grubość ścianki 2 mm, połączenie 2 z końcówką wciskową 1,5 mm. Obie części mają obróbkę powierzchni w stanie surowym i zewnętrzne zabezpieczenie ocynkiem galwanicznym/elektrolitycznym. Mufa zaprasowywana wyposażona jest w czarną zaślepkę ochronną, a element jest prosty, nie mimośrodowy. W zestawie znajduje się uszczelka FKM/FPM, niebieska, odporna na wysokie temperatury i agresywne media. Konstrukcja systemowa z końcówką wciskową po stronie redukcji umożliwia szybkie połączenie z rurą stalową bez dodatkowej obróbki.

Zastosowania i warunki pracy

Element przeznaczony jest do pracy z wodą ciepłowniczą do 140 °C, nośnikami ciepła w instalacjach solarnych, olejami mineralnymi i smarnymi oraz paliwami takimi jak olej napędowy. Dopuszczalne jest również zastosowanie do sprężonego powietrza przy klasie czystości oleju 3-4. Dzięki odporności uszczelki FKM i stali 1.0034 redukcja sprawdza się w technice solarnej, przemyśle oraz budownictwie okrętowym. Typowe zastosowania to sieci ciepłownicze, instalacje przemysłowe z medium olejowym, układy solarne i przewody sprężonego powietrza, gdzie wymagane jest pewne połączenie stalowe z możliwością redukcji średnicy.

Montaż i oznaczenia systemowe

Połączenie 1 to mufa zaciskowa do zaprasowania, połączenie 2 to końcówka wciskowa. Element jest rurą systemową Mapress C-Stahl, przeznaczony do montażu w układach z prasowaniem. Brak odpowietrznika i zaworu spustowego utrzymuje konstrukcję prostą i uniwersalną. Zewnętrzne ocynkowanie ogranicza korozję w warunkach instalacyjnych, a wskaźnik zaciśnięcia pozwala szybko zweryfikować wykonanie połączenia.
