Zwężka Geberit Mapress C-Stahl z końcówką wsuwaną: d=15mm, d1=12mm 22301

Proste redukcyjne połączenie prasowe do instalacji stalowych

Zwężka z końcówką wsuwaną łączy odcinek rury o średnicy zewnętrznej 15 mm z rurą 12 mm w systemie Mapress C-Stahl. Model prosty, redukcyjny i symetryczny, z mufą zaciskową po stronie 15 mm i końcówką wciskową po stronie 12 mm. Przeznaczona jest do szybkiego montażu bez spawania w instalacjach grzewczych, chłodniczych i przeciwpożarowych, gdzie wymagane jest trwałe połączenie stalowe z kontrolą prawidłowego zaprasowania.

Budowa i materiały

Oba połączenia wykonane są ze stali St 34.2, gatunek 1.0034, stal niestopowa 1.0034 E195 wg EN 10305. Powierzchnia zewnętrzna obu części jest zabezpieczona ocynkiem galwanicznym/elektrolitycznym, co ogranicza korozję w typowych warunkach instalacji. Obróbka powierzchni to stan surowy.

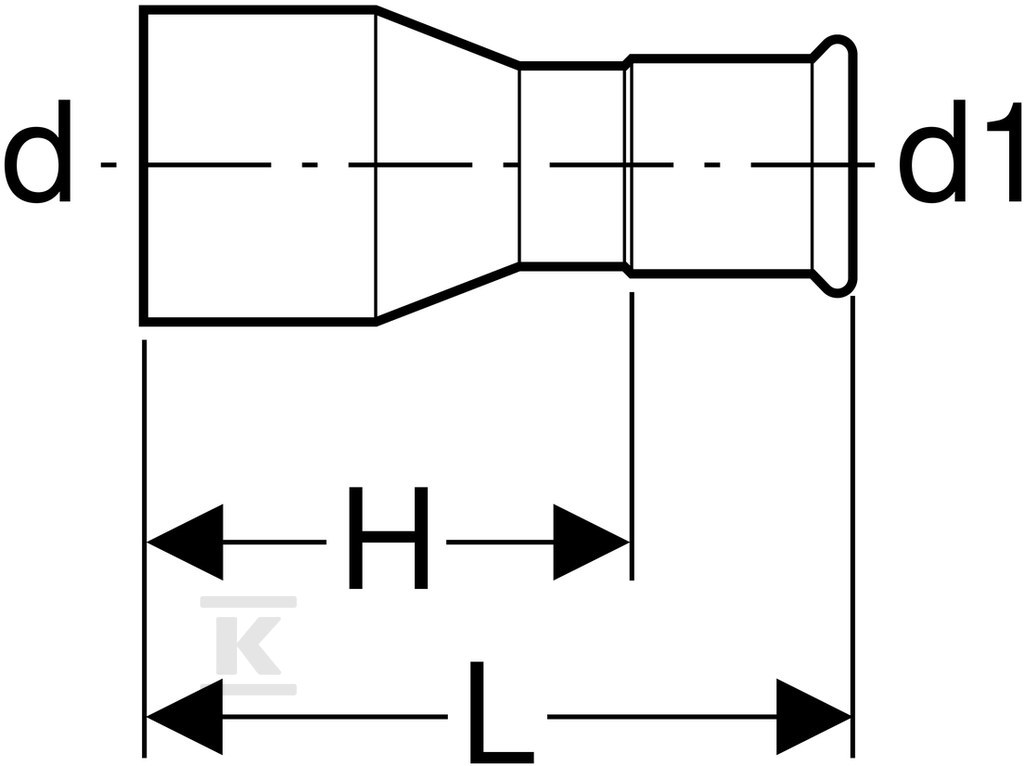

Mufa zaciskowa ma grubość ścianki 1,5 mm, długość połączenia 24 mm i długość roboczą 7,5 mm. Końcówka wciskowa ma grubość ścianki 1,2 mm, długość połączenia 27 mm i długość roboczą 24,5 mm. Całkowita długość elementu wynosi 51 mm.

Uszczelnienie zapewnia pierścień z CIIR w kolorze czarnym. Mufa zaprasowywana dostarczana jest z przezroczystą zaślepką ochronną. Konstrukcja ma wskaźnik zaciśnięcia - połączenie jest szczelne dopiero po zaprasowaniu, a przed montażem pozostaje nieszczelne. Zastosowano wysoka wytrzymałość na rozciąganie.

Zastosowanie i warunki pracy

Element przeznaczony jest do wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz z takim środkiem. Dopuszczalna jest praca z wodą ciepłowniczą do 120 °C. Nadaje się do instalacji tryskaczowych mokrych i sprinklerów mokrych oraz do sprężonego powietrza klasy czystości oleju 3.

Zakres obejmuje instalacje domowe, przemysłowe i budownictwo okrętowe. Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar. Średnica nominalna połączenia 1 to DN 15, połączenia 2 to DN 10. Kąt łuku to 0 °, model nie jest mimośrodowy.

Montaż i bezpieczeństwo połączenia

Połączenie 1 to mufa zaciskowa, połączenie 2 to końcówka wciskowa. Oba profile do szczęk zaciskowych to kod M, zgodny z systemem Geberit Mapress M. Zaprasowanie wykonuje się standardowymi szczękami lub szpilkami prasującymi dla konturu M.

Wskaźnik zaciśnięcia sygnalizuje, czy operacja została wykonana. Dzięki temu instalator ma pewność, że połączenie nie jest szczelne przed zaprasowaniem i staje się szczelne dopiero po prawidłowym dociśnięciu. Symetryczna geometria ułatwia pozycjonowanie rury, a przezroczysta zaślepka chroni uszczelkę do momentu montażu.
