Zwężka Geberit Mapress C-Stahl z końcówką wsuwaną: d=76.1mm, d1=42mm 22330

Redukcja zaprasowywana ze stali ocynkowanej do instalacji grzewczych, chłodniczych i sprinklerowych

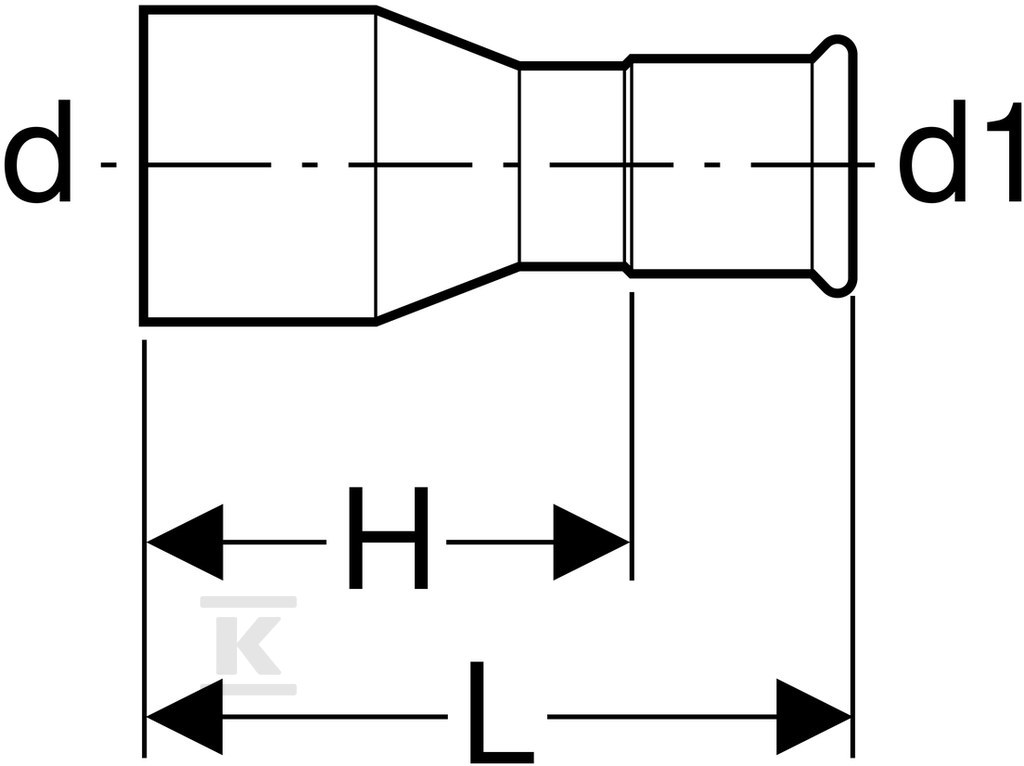

Prosta zwężka zaprasowywana łączy odcinek rury o średnicy zewnętrznej 76,1 mm z końcówką wsuwaną 42 mm w systemie Mapress C-Stahl. Konstrukcja prosta, symetryczna, z mufą zaciskową po stronie 76,1 mm i końcówką wciskową po stronie 42 mm, przeznaczona jest do połączeń stalowych w instalacjach przemysłowych, grzewczych i przeciwpożarowych. Połączenie jest szczelne dopiero po zaprasowaniu, co sygnalizuje wbudowany wskaźnik zaciśnięcia.

Konstrukcja i materiały

Rdzeń elementu wykonany jest ze stali niestopowej St 34.2, oznaczenie 1.0034, E195 wg EN 10305. Obie części - mufa zaciskowa DN 65 i końcówka wciskowa DN 40 - mają zabezpieczenie powierzchni w postaci ocynku galwanicznego/elektrolitycznego, a obróbka pozostaje w stanie surowym. Grubość ścianki wynosi 2 mm dla połączenia 1 i 1,5 mm dla połączenia 2. Całkowita długość elementu to 127 mm, a długość każdego z połączeń to 63,5 mm.

Uszczelnienie zapewnia pierścień z CIIR w kolorze czarnym. Mufa zaprasowywana dostarczana jest z przezroczystą zaślepką ochronną. Profil prasowania to M, zarówno dla strony 76,1 mm, jak i 42 mm. Element charakteryzuje się wysoką wytrzymałością na rozciąganie i jest klasyfikowany jako rura systemowa z modelem redukcyjnym prostym, niemimośrodowym.

Zastosowanie i warunki pracy

Zwężka przeznaczona jest do wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz z takim środkiem, do wody ciepłowniczej do 120 °C, a także do instalacji tryskaczowych w wersji mokrej. Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar.

Element nie jest przeznaczony do wody pitnej. W stanie niezaprasowanym jest celowo nieszczelny, co chroni przed przypadkowym uruchomieniem instalacji przed zakończeniem montażu.

Montaż i kompatybilność systemowa

Połączenie 1 to mufa zaciskowa, połączenie 2 to końcówka wciskowa. System wymaga prasowania z użyciem szczęk lub taśm o konturze M. Dla średnic 42-108 mm zaleca się prasowanie taśmą z odpowiednimi międzybakami. Dzięki długościom połączeń 63,5 mm uzyskuje się stabilne osadzenie rury i równomierne rozłożenie siły zacisku.

Masa elementu to ok. 0,424 kg, a wymiary gabarytowe pozwalają na pracę w ciasnych przestrzeniach rozdzielczych.
