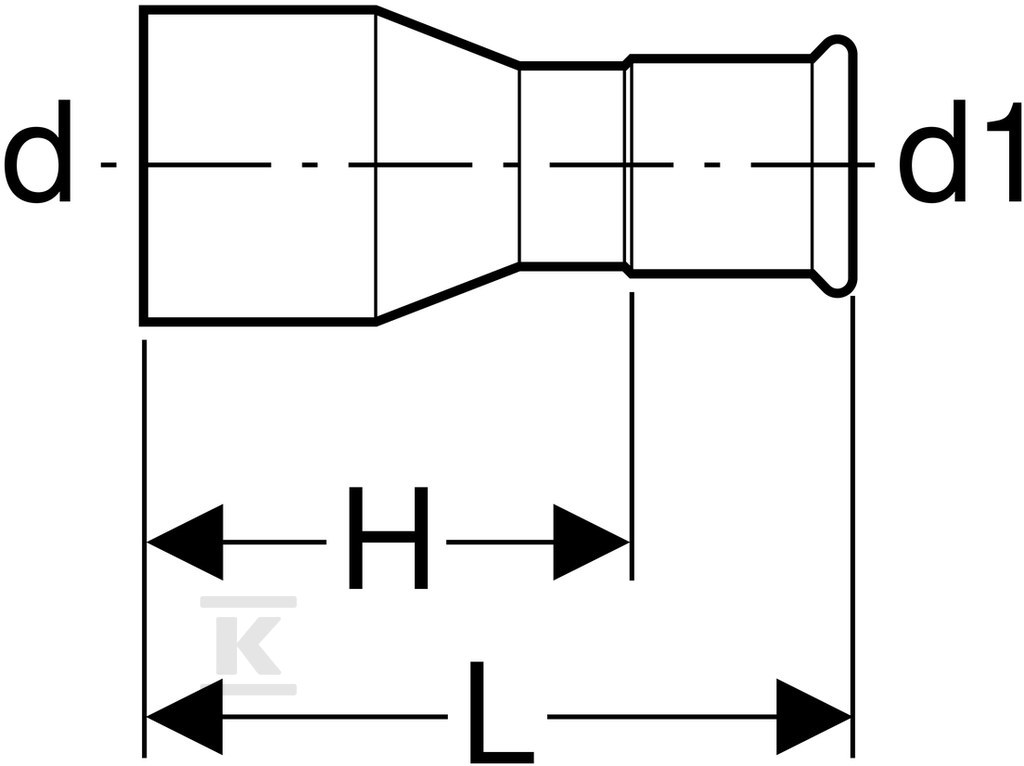

Zwężka Geberit Mapress C-Stahl z końcówką wsuwaną: d=76.1mm, d1=54mm 22331

Zwężka zaprasowywana z końcówką wsuwaną do instalacji przemysłowych i grzewczych

Zwężka z systemu Geberit Mapress C-Stahl łączy odcinek rury o średnicy zewnętrznej 76,1 mm z końcówką wsuwaną 54 mm w prostej, symetrycznej formie. Rozwiązanie jest przeznaczone do połączeń prasowanych w instalacjach, w których liczy się szczelność po zaprasowaniu i wysoka wytrzymałość na rozciąganie. Całość ma długość 146 mm i jest wykonana jako model redukcyjny z zaślepioną końcówką wsuwaną.

Budowa i materiały

Oba połączenia wykonane są ze stali niestopowej St 34.2, gatunek 1.0034 E195 wg EN 10305. Powierzchnia zewnętrzna jest ocynkowana galwanicznie/elektrolitycznie, obróbka pozostaje w stanie surowym. Połączenie 1 to mufa zaciskowa z profilem prasowania M, grubością ścianki 2 mm i długością 63,5 mm, z długością roboczą 29 mm. Połączenie 2 to końcówka wciskowa o średnicy zewnętrznej rury 54 mm, grubości ścianki 1,5 mm i długości 82,5 mm, również z długością roboczą 29 mm. Uszczelnienie zapewnia pierścień z kauczuku butylowego CIIR w kolorze czarnym. Mufa zaprasowywana jest wyposażona w przezroczystą zaślepkę ochronną, a wskaźnik prasy sygnalizuje konieczność dociśnięcia. Konstrukcja jest prosta, nie mimośrodowa, z kodem profilu M po obu stronach.

Zastosowanie i warunki pracy

Element przeznaczony jest do instalacji grzewczych, chłodniczych i przemysłowych, w tym do wody chłodzącej z dodatkiem lub bez środka zapobiegającego zamarzaniu, wody grzewczej oraz wody ciepłowniczej do 120 °C. Sprawdzi się w systemach tryskaczowych mokrych, w instalacjach sprinklerowych, w przewodach sprężonego powietrza klasy czystości olej 3 oraz w instalacjach z gazami obojętnymi, np. azotem. Zakres zastosowań obejmuje instalacje domowe, przemysłowe i w budownictwie okrętowym. Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar, a dopuszczalny zakres temperatur pracy uszczelki CIIR to 0-120 °C. Połączenie jest nieszczelne bez zaprasowania. Nie jest przeznaczone do wody pitnej.

Montaż i parametry połączenia

Połączenie 1 o średnicy nominalnej DN 65 przyjmuje rurę 76,1 mm, połączenie 2 o średnicy nominalnej DN 50 przyjmuje rurę 54 mm. Oba końce pracują z profilem prasowania M, co oznacza prasowanie szczękami lub pierścieniami zgodnie z systemem Mapress. Połączenie staje się szczelne dopiero po wykonaniu operacji prasowania. Symetryczna budowa ułatwia pozycjonowanie, a zewnętrzne ocynkowanie zwiększa odporność na korozję w warunkach przemysłowych.
