Zwężka Geberit Mapress C-Stahl z końcówką wsuwaną: d=88.9mm, d1=54mm 22338

Prosta redukcja prasowana ze stali C-Stahl do instalacji grzewczych i przeciwpożarowych

Prosta zwężka prasowana przeznaczona do łączenia odcinków o różnych średnicach w systemie Mapress C-Stahl. Połączenie 88,9 mm po stronie mufy zaciskowej przechodzi na końcówkę wsuwaną 54 mm, co pozwala na redukcję DN 80 do DN 50 w jednym elemencie. Stalowa konstrukcja z zewnętrznym cynkowaniem galwanicznym i czarną uszczelką CIIR zapewnia szczelność po zaprasowaniu i odporność na warunki instalacji przemysłowych, grzewczych oraz przeciwpożarowych.

Konstrukcja i materiały

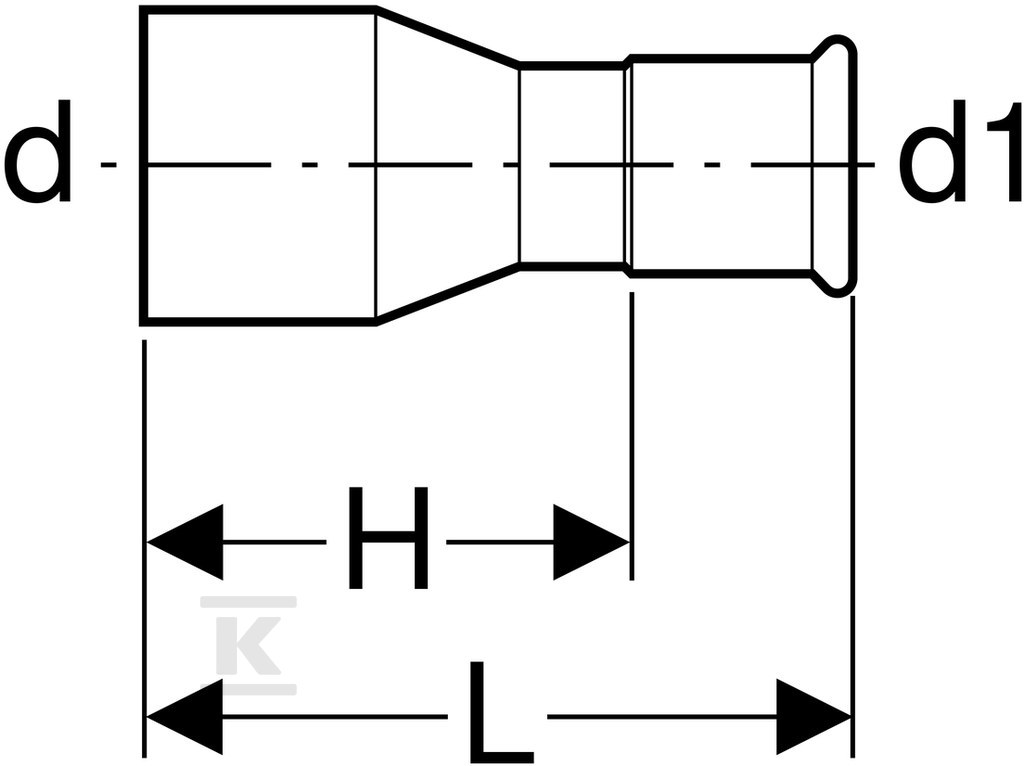

Rdzeń elementu wykonany jest ze stali niestopowej St 34.2, gatunek 1.0034 E195 wg DIN EN 10305. Oba połączenia mają obróbkę w stanie surowym i zabezpieczenie powierzchni ocynkiem galwanicznym/elektrolitycznym, co ogranicza korozję w instalacjach zamkniętych. Po stronie mufy zaciskowej średnica zewnętrzna rury wynosi 88,9 mm przy grubości ścianki 2 mm, długość połączenia 72,5 mm, a długość robocza 34 mm. Po stronie końcówki wsuwanej średnica zewnętrzna to 54 mm przy grubości ścianki 1,5 mm, długość połączenia 89,5 mm i długość robocza 69 mm. Całkowita długość elementu to 162 mm.

Uszczelnienie zapewnia pierścień z kauczuku butylowego CIIR w kolorze czarnym, dopasowany do profilu prasowania M. Wskaźnik zaciśnięcia sygnalizuje, że połączenie jest nieszczelne do momentu zaprasowania, co ułatwia kontrolę montażu. Element jest symetryczny, ma wysoką wytrzymałość na rozciąganie i fabrycznie założoną przezroczystą zaślepkę ochronną na mufie. Kod profilu M dla obu stron oznacza kompatybilność z szczękami prasującymi i pierścieniami prasującymi stosowanymi w systemie.

Zastosowanie i warunki pracy

Redukcja przeznaczona jest do instalacji przemysłowych, domowych oraz w budownictwie okrętowym. Nadaje się do wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz z dodatkiem takiego środka, do wody ciepłowniczej do 120 °C i do tryskacza w wersji mokrej. Dopuszczalne jest również zastosowanie w instalacjach sprinklerowych oraz w sieciach sprężonego powietrza klasy czystości oleju 3.

Parametry pracy to maksymalne ciśnienie robocze 16 bar w temperaturze 20 °C oraz zakres temperatur 0-120 °C. Element nie jest przeznaczony do wody pitnej. Dzięki stali C-Stahl i uszczelce CIIR zachowuje szczelność w obiegach zamkniętych, gdzie występują cykliczne zmiany temperatury i ciśnienia.

Montaż i kompatybilność systemowa

Połączenie 1 w formie mufy zaciskowej wymaga zaprasowania na rurze 88,9 mm, natomiast połączenie 2 w formie końcówki wciskowej współpracuje z rurą 54 mm. Montaż wykonuje się szczękami prasującymi o konturze M lub pierścieniami prasującymi z odpowiednimi międzybakami, zgodnie z zaleceniami dla średnic 42-108 mm. Po zaprasowaniu uzyskuje się trwałe, szczelne połączenie bez dodatkowych uszczelniaczy.

Element wpisuje się w system Mapress C-Stahl, co oznacza pełną kompatybilność z pozostałymi kształtkami prasowanymi z tej linii. Konstrukcja prosta, bez mimośrodu i bez zaworu spustowego, ułatwia prowadzenie instalacji w prostych odcinkach redukcyjnych.
