Złączka przejściowa Geberit Mapress C-Stahl z gwintem wewnętrznym i końcówką wsuwaną: d=108mm, Rp=1/2'' 21922

Złączka przejściowa do łączenia rur stalowych systemu Mapress C-Stahl z armaturą gwintowaną Rp 1/2"

Złączka przeznaczona do połączenia rury stalowej systemu Geberit Mapress C-Stahl z elementem wyposażenia posiadającym gwint wewnętrzny cylindryczny Rp 1/2". Prosty kształt z kątem 0° umożliwia prowadzenie instalacji w linii prostej, bez kolan i redukcji. Końcówka wciskowa przeznaczona do rury o średnicy zewnętrznej 108 mm DN 100 współpracuje z prasowym systemem zaciskowym, a strona gwintowana przyjmuje armaturę, zawory lub odgałęzienia z gwintem BSPT-Rp.

Budowa i materiał

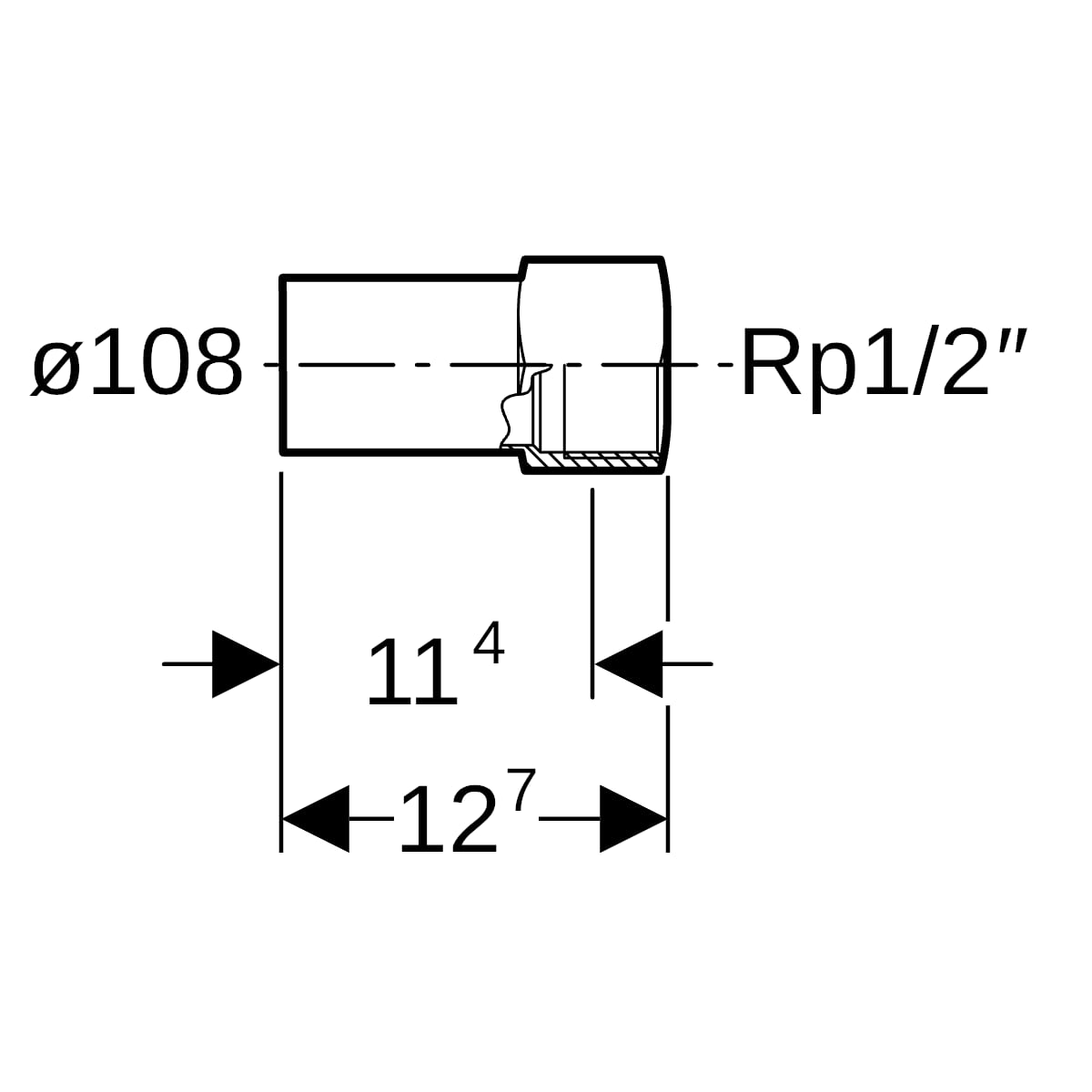

Wykonana ze stali St 34.2 1.0034, opisywanej jako stal niestopowa 1.0034 E195 EN 10305. Powierzchnia zewnętrzna jest ocynkowana galwanicznie/elektrolitycznie, co zapewnia ochronę antykorozyjną w instalacjach stalowych. Obróbka powierzchni połączeń to stan surowy. Ściana połączenia wciskowego ma grubość 2 mm, a konstrukcja deklaruje wysoką wytrzymałość na rozciąganie. Całkowita długość złączki wynosi 127 mm.

Połączenia i montaż

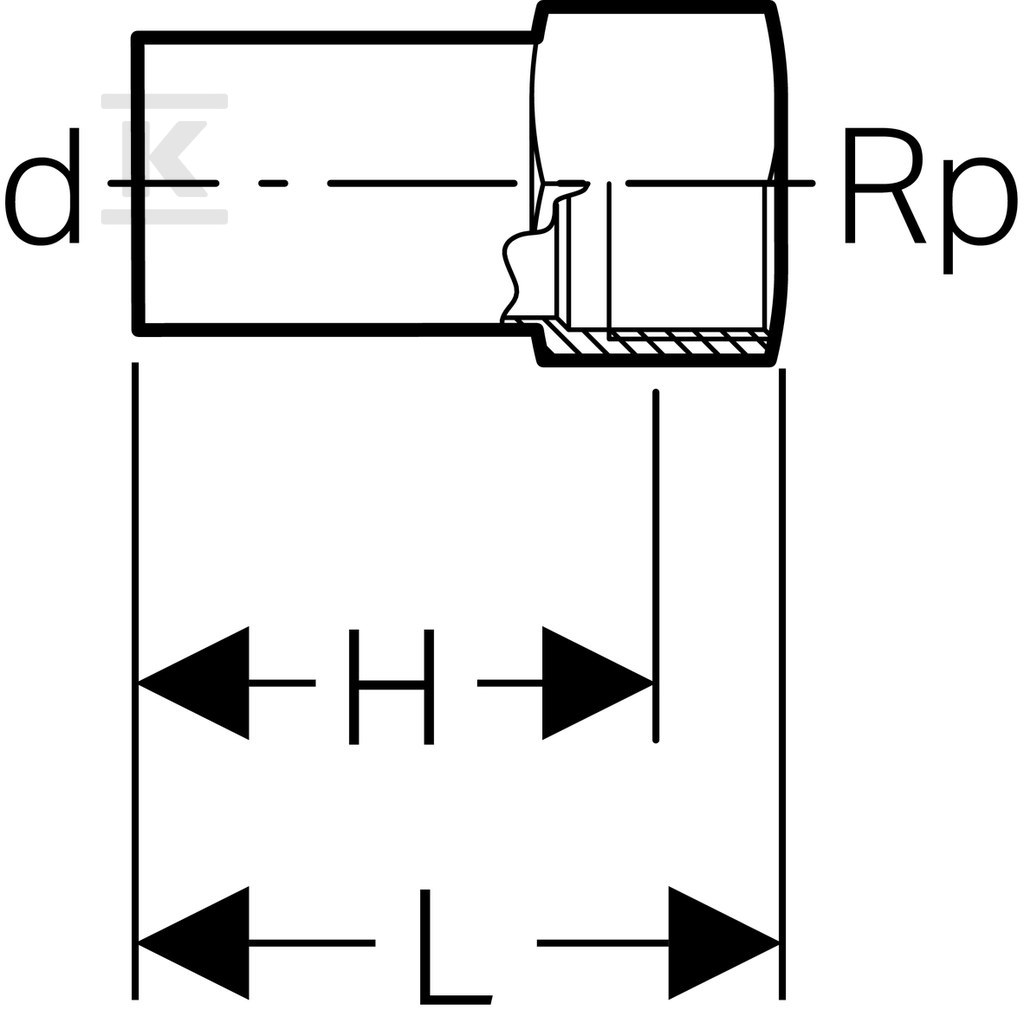

Połączenie 1 to końcówka wciskowa do rury systemowej 108 mm, DN 100 o długości 114 mm z kodem profilu M do szczęk zaciskowych. Połączenie 2 to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1 o nominalnej średnicy 1/2 cala, 15, długości 13 mm i kodzie profilu M. Złączka jest elementem nieredukcyjnym, niezaślepionym, bez odpowietrznika, bez zaworu spustowego i bez fabrycznych uszczelek. Montaż odbywa się metodą prasowania w systemie Geberit Mapress stal węglowa.

Zastosowanie w instalacjach przemysłowych i budynków użyteczności publicznej

Złączka pasuje do systemu Geberit Mapress stal węglowa i jest klasyfikowana jako rura systemowa. Dzięki połączeniu prasowemu z jednej strony i gwintem Rp 1/2" z drugiej umożliwia szybkie przejście z instalacji rurowych stalowych na armaturę gwintowaną bez konieczności spawania.

Parametry eksploatacyjne i zgodność

Materiał stalowy charakteryzuje się chropowatością powierzchni 10 µm oraz rozszerzalnością cieplną 0,012 mm/(m·K). Brak elementów ruchomych upraszcza montaż i serwis. Złącze jest przeznaczone do pracy w instalacjach wykonanych z rur stalowych systemu Mapress C-Stahl, z zachowaniem wymagań producenta dotyczących narzędzi prasujących i profili M.
