Złączka przejściowa Geberit Mapress C-Stahl z gwintem wewnętrznym i końcówką wsuwaną: d=12mm, Rp=1/2'' 21901

Proste przejście z systemu stalowego Mapress C-Stahl na gwint wewnętrzny Rp 1/2"

Proste przejście łączy rurę stalową o średnicy zewnętrznej 12 mm z elementem gwintowanym Rp 1/2". Końcówka wsuwana przeznaczona jest do zaciskania w systemie Geberit Mapress C-Stahl, a strona gwintowa umożliwia szybkie podłączenie armatury, zaworów lub innych komponentów z gwintem cylindrycznym BSPT-Rp wg ISO 7-1 / EN 10226-1. Kształt prosty 0° bez redukcji ułatwia prowadzenie instalacji w linii, a wysoka wytrzymałość na rozciąganie daje stabilność połączenia w instalacjach wodnych, grzewczych i przemysłowych.

Budowa i materiał

Wykonanie opiera się na stali niestopowej 1.0034 E195 wg EN 10305, oznaczonej jako St 34.2. Oba połączenia - wsuwane i gwintowane - wykonane są ze stali, z zewnętrznym zabezpieczeniem ocynk galwaniczny/elektrolityczny. Powierzchnie połączeń pozostają w stanie surowym, co zapewnia prawidłowe zaciskanie profilem M przeznaczonym do szczęk zaciskowych Mapress. Stalowa konstrukcja zapewnia odporność mechaniczną i trwałość w warunkach pracy instalacji ciśnieniowych, a ocynk ogranicza korozję w środowisku wewnętrznym.

• stal niestopowa 1.0034 E195 / St 34.2
• zewnętrzny ocynk galwaniczny/elektrolityczny
• profil zaciskowy M na obu stronach
• wysoka wytrzymałość na rozciąganie

Montaż i zastosowanie w instalacji

Strona wsuwana przeznaczona jest do rury systemowej Mapress C-Stahl DN 10, d 12 mm ze ścianką 1,2 mm. Długość robocza połączenia wsuwanego wynosi 22,5 mm, a całkowita długość elementu to 58 mm, przy długości połączenia wsuwanego 45 mm i długości połączenia gwintowego 13 mm. Długość robocza strony gwintowej to również 22,5 mm, co daje przewidywalny zapas na uszczelnienie gwintu.

Połączenie nie zawiera uszczelek, odpowietrznika ani zaworu spustowego - jest czystym przejściem mechanicznym. W praktyce instalator docina rurę, wsunął ją na końcówkę i zaciska zgodnie z wytycznymi Geberit. Dla średnic do DN 50 producent zaleca dodatkowo owijanie złącza taśmą uszczelniającą z kauczuku butylowego IIR, a od DN 65 do DN 100 stosowanie ochrony antykorozyjnej.

• szybkie przejście z rur stalowych 12 mm na gwint Rp 1/2"
• kompatybilność z systemem Mapress C-Stahl
• prosty montaż zaciskowy bez lutowania i spawania

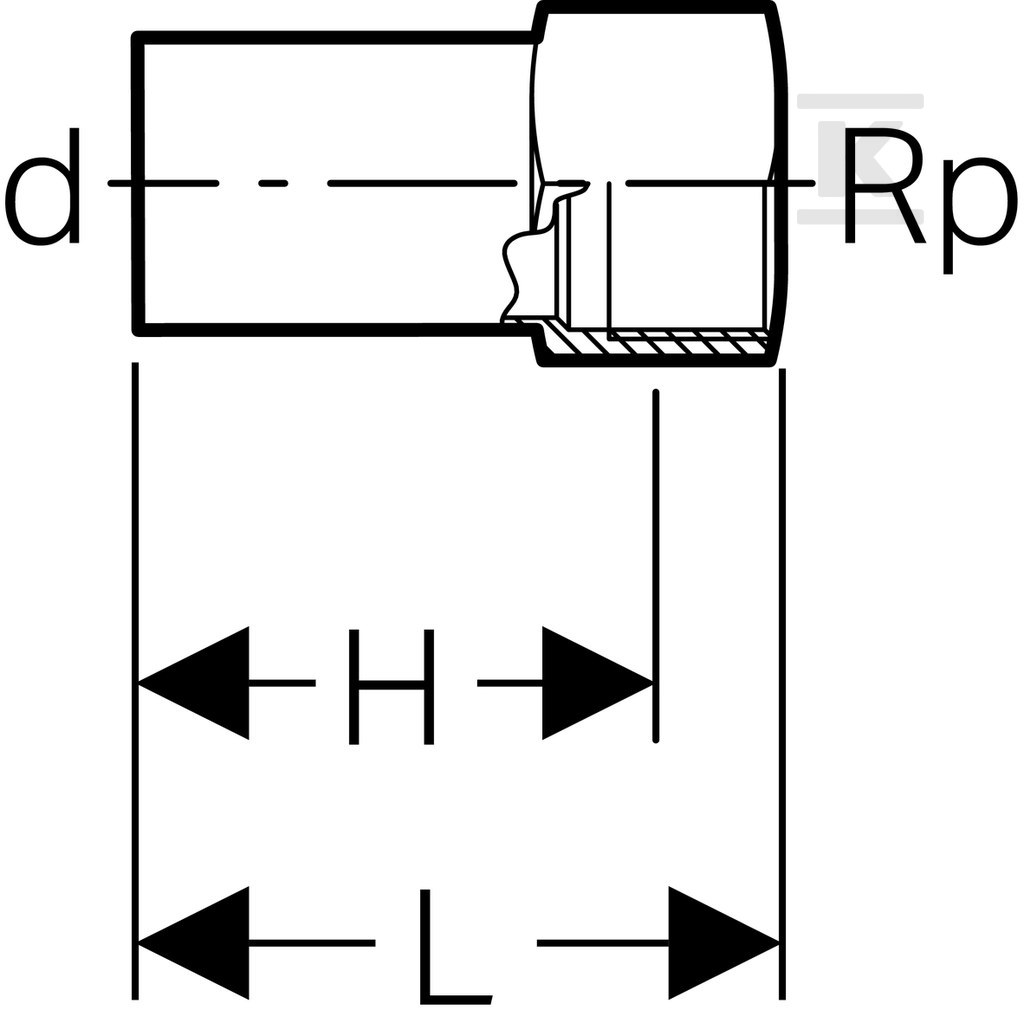

Wymiary i kompatybilność

Element ma budowę prostą, bez kąta łuku. Nominalna średnica połączenia wsuwanego to DN 10, a nominalna średnica połączenia gwintowego to 1/2 cala, co odpowiada DN 15. Gwint wewnętrzny cylindryczny Rp 1/2" pozwala na połączenie z typową armaturą sanitarną i przemysłową. Całkowita długość 58 mm ułatwia zabudowę w ciasnych przestrzeniach, a symetryczna długość robocza 22,5 mm na obu stronach upraszcza planowanie trasy.
