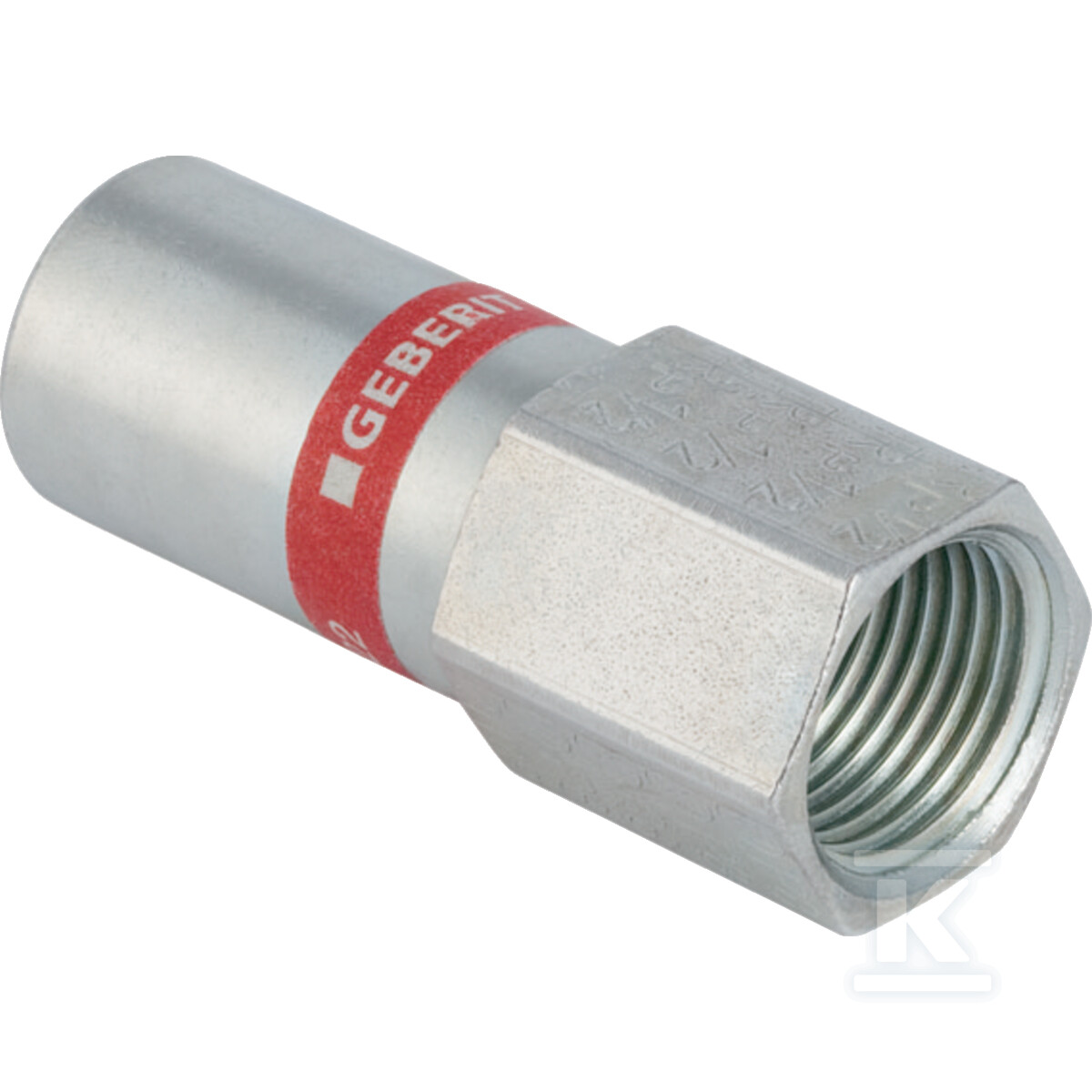

Złączka przejściowa Geberit Mapress C-Stahl z gwintem wewnętrznym i końcówką wsuwaną: d=12mm, Rp=3/8'' 21907

Przejście prasowe stalowe z gwintem wewnętrznym Rp 3/8 do rur 12 mm

Proste przejście do systemu Geberit Mapress C-Stahl łączy końcówkę wsuwaną pod prasowanie dla rury o średnicy zewnętrznej 12 mm z cylindrycznym gwintem wewnętrznym Rp 3/8. Wykonanie proste, kąt 0°, pozwala na bezpośrednie połączenie odcinka stalowego z armaturą lub elementem gwintowanym bez dodatkowych kolanek. Rozwiązanie jest przeznaczone do instalacji wykonanych w technologii prasowej ze stali węglowej, gdzie potrzebne jest przejście z połączenia zaciskowego na gwint BSPT.

Konstrukcja i materiał

Korpus wykonano ze stali niestopowej 1.0034 E195 zgodnie z EN 10305, oznaczonej w danych ETIM jako St 34.2. Oba połączenia, zarówno końcówka wciskowa jak i część gwintowana, pochodzą z tego samego gatunku stali. Powierzchnia zewnętrzna jest zabezpieczona ocynkiem galwanicznym/elektrolitycznym, co ogranicza korozję w warunkach instalacji wewnętrznych. Obróbka powierzchni połączenia pozostaje w stanie surowym, a element charakteryzuje się wysoką wytrzymałością na rozciąganie. Brak uszczelek, zaworu spustowego czy odpowietrznika utrzymuje konstrukcję czystą i przeznaczoną wyłącznie do połączenia rur z elementem gwintowanym.

Montaż i kompatybilność w systemie Mapress

Połączenie 1 to końcówka wciskowa do rury systemowej o średnicy zewnętrznej 12 mm, DN 10, z grubością ścianki 1,2 mm. Długość strefy wciskowej wynosi 44 mm, a kod profilu do szczęk zaciskowych to M. Końcówka jest przeznaczona do prasowania w systemie Geberit Mapress stal węglowa, z zachowaniem wytycznych producenta dotyczących długości wsunięcia i narzędzi. Połączenie 2 to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1, nominalnie 3/8 cala, z długością gwintu 10 mm i kodem profilu M. Materiał części gwintowanej to stal St 34.2 z tym samym zabezpieczeniem ocynkowym. Prosty kształt i brak redukcji ułatwiają montaż w linii.

Wymiary i warunki pracy

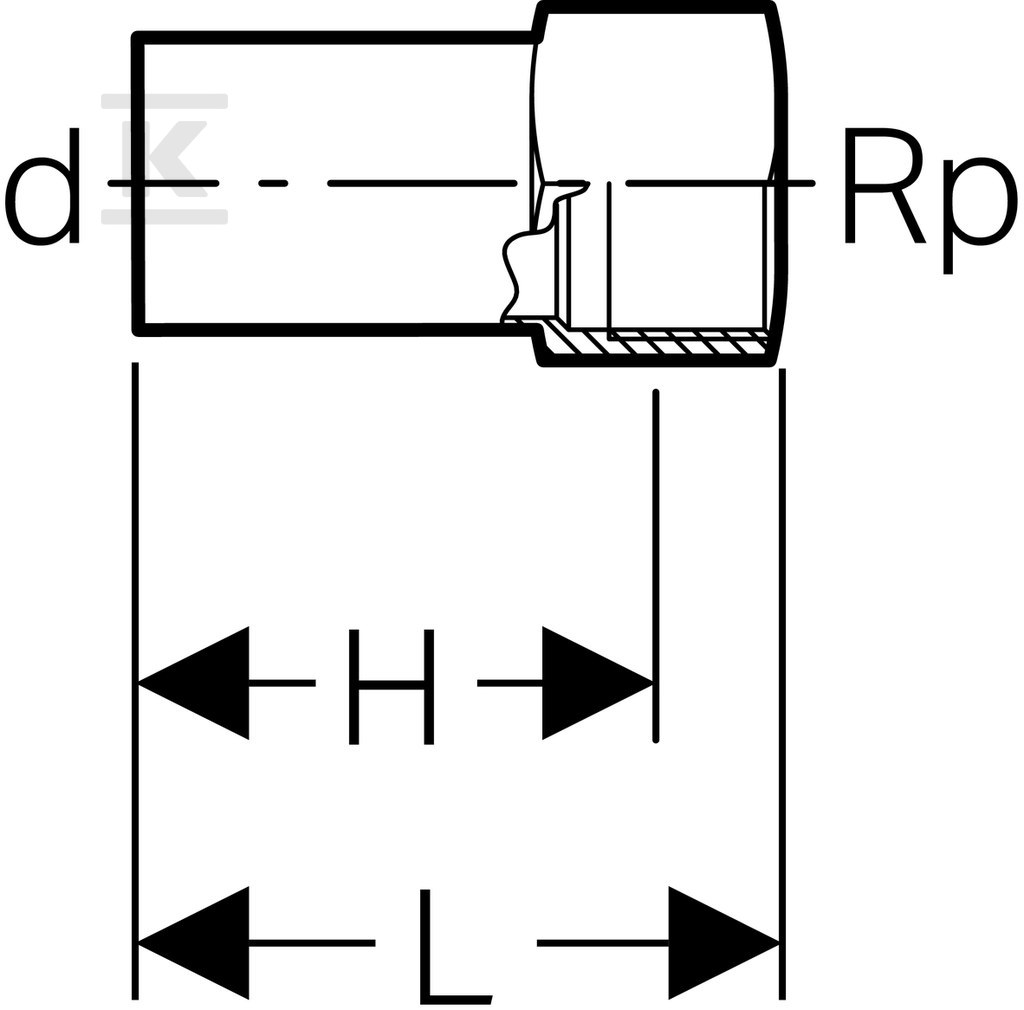

Całkowita długość elementu to 54 mm, wysokość w osi to 44 mm. Masa jednostkowa wynosi ok. 0,067 kg. Średnica nominalna połączenia 1 to DN 10, średnica nominalna połączenia 2 to 3/8 cala. Stal 1.0034 E195 zapewnia stabilność wymiarową i odporność mechaniczną wymaganą w instalacjach ciśnieniowych ze stali węglowej. Element jest prosty, niezaślepiony, bez modelu redukcyjnego. Zastosowanie w systemie Mapress C-Stahl wymaga przestrzegania instrukcji producenta dotyczących montażu, a w przypadku DN do 50 zaleca się stosowanie dodatkowej ochrony zgodnie z praktyką systemową.
