Złączka przejściowa Geberit Mapress C-Stahl z gwintem wewnętrznym i końcówką wsuwaną: d=15mm, Rp=1/2'' 21902

Złączka przejściowa Mapress C-Stahl z końcówką wciskową i gwintem wewnętrznym Rp 1/2"

Prosta złączka przejściowa łączy rurę systemową ze stali węglowej o średnicy zewnętrznej 15 mm z elementem gwintowanym Rp 1/2". Końcówka wciskowa po stronie rury współpracuje z profilem M do szczęk zaciskowych, a druga strona ma gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1. Kształt prosty z kątem 0° pozwala na bezpośrednie przejście bez zmiany kierunku instalacji.

Budowa i materiał

Wykonanie z stali niestopowej 1.0034 E195 wg DIN EN 10305, oznaczonej jako St 34.2. Oba połączenia wykonane są ze stali St 34.2, z obróbką powierzchni w stanie surowym i zabezpieczeniem powierzchni ocynkiem galwanicznym/elektrolitycznym. Zewnętrzne ocynkowanie ogranicza korozję w warunkach instalacji wewnętrznych.

Grubość ścianki połączenia wciskowego wynosi 1,5 mm, a kod profilu połączenia to M zarówno po stronie wciskowej, jak i po stronie gwintowej. Konstrukcja deklaruje wysoką wytrzymałość na rozciąganie, co przekłada się na stabilne połączenie w instalacji stalowej. Złączka jest elementem rury systemowej, bez uszczelek, bez odpowietrznika i bez zaworu spustowego.

Wymiary i parametry montażowe

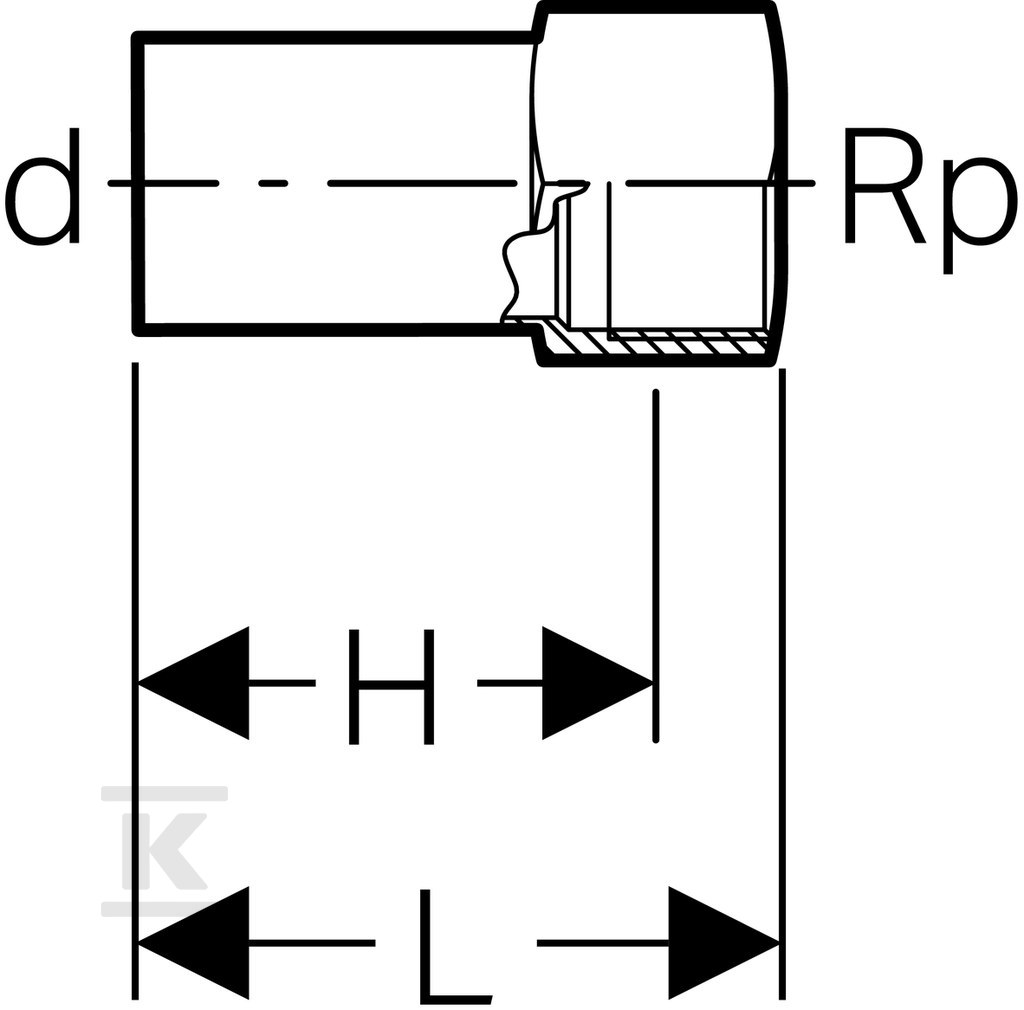

Całkowita długość złączki to 61 mm. Po stronie wciskowej długość połączenia wynosi 48 mm, z długością roboczą 24 mm. Po stronie gwintowej długość połączenia to 13 mm, z długością roboczą 24 mm. Średnica nominalna połączenia 1 to DN 12, a średnica nominalna połączenia 2 to 1/2 cala (15).

Prosty kształt ułatwia montaż w linii prostej. Końcówka wciskowa przeznaczona jest do rur o średnicy zewnętrznej 15 mm. Gwint wewnętrzny Rp 1/2" umożliwia bezpośrednie połączenie z armaturą, zaworami lub innymi elementami gwintowanymi bez dodatkowych przejściówek.

Zastosowanie w systemie Mapress C-Stahl

Złączka przeznaczona jest do systemu Geberit Mapress C-Stahl ze stali węglowej. Służy jako przejście z połączenia prasowanego na gwint wewnętrzny cylindryczny.

• łączenie rury stalowej 15 mm z elementem Rp 1/2"
• montaż w pozycji prostej, bez zmiany kierunku
• kompatybilność z profilem M do szczęk zaciskowych Mapress
• materiał 1.0034 E195 zgodny z wymaganiami systemu stalowego

Wykorzystanie w instalacji wymaga przestrzegania wytycznych producenta dotyczących montażu i ewentualnej ochrony antykorozyjnej w zależności od średnicy i warunków pracy.
