Złączka przejściowa Geberit Mapress C-Stahl z gwintem wewnętrznym i końcówką wsuwaną: d=15mm, Rp=3/8'' 21908

Proste przejście z rury stalowej 15 mm na gwint wewnętrzny Rp 3/8

Prosty element przejściowy systemu Geberit Mapress C-Stahl łączy rurę stalową o średnicy zewnętrznej 15 mm z armaturą lub elementem gwintowanym Rp 3/8. Wykonanie w stali niestopowej z zewnętrznym cynkowaniem pozwala na trwałe połączenie, gdzie wymagane jest szybkie przejście z końcówki wsuwanej na gwint cylindryczny BSPT-Rp.

Stal niestopowa 1.0034 z zewnętrznym cynkowaniem

Korpus wykonano ze stali niestopowej 1.0034 E195 wg EN 10305, oznaczonej jako St 34.2 (1.0034). Powierzchnia zewnętrzna jest zabezpieczona ocynkiem galwanicznym/elektrycznym, co w praktyce oznacza ocynkowanie zewnętrzne. Obróbka powierzchni połączeń to stan surowy. Grubość ścianki połączenia wsuwanego wynosi 1,5 mm, a deklarowana wysoka wytrzymałość na rozciąganie przekłada się na stabilność mechaniczna w warunkach pracy pod obciążeniem. Całkowita długość elementu to 74 mm.

Końcówka wsuwana i gwint BSPT-Rp

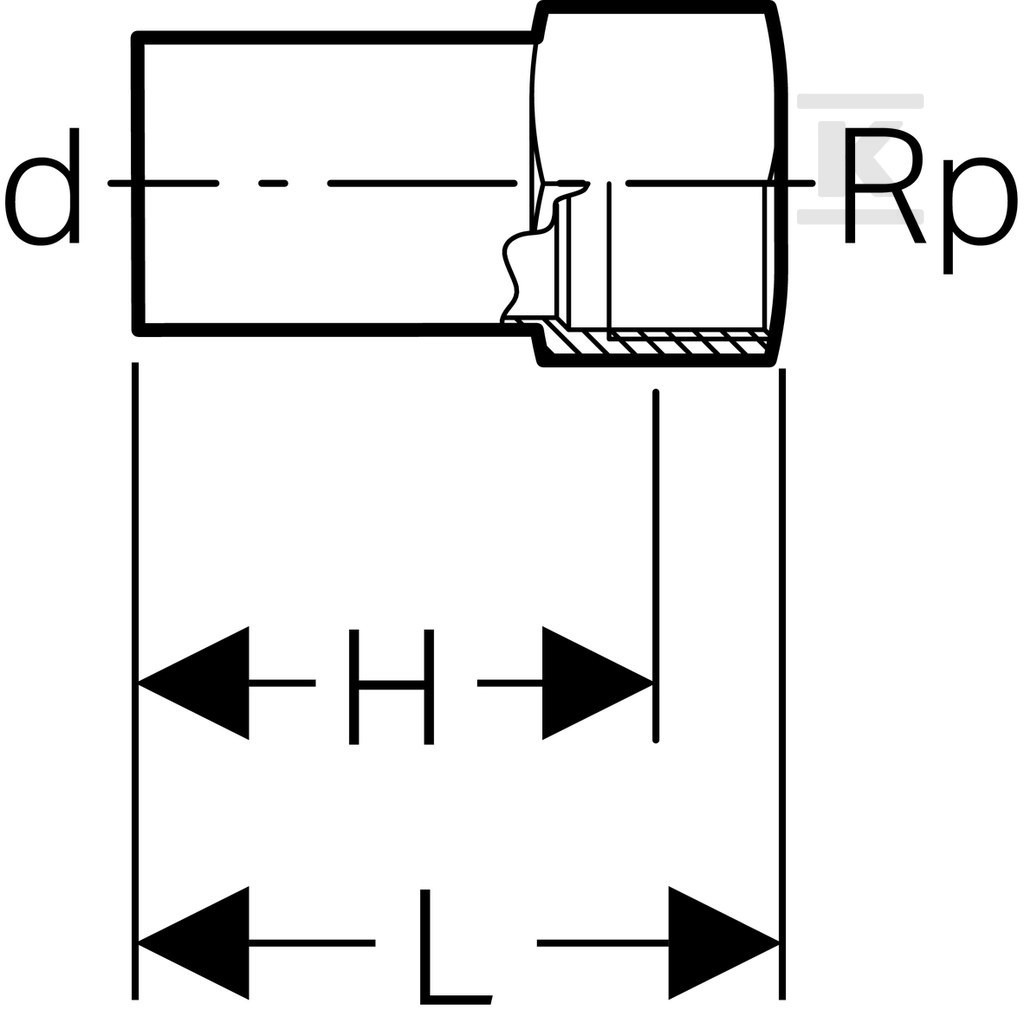

Połączenie 1 to końcówka wciskowa do rury systemowej o średnicy zewnętrznej 15 mm, DN 12, z długością chwytu 60 mm i profilem M do szczęk zaciskowych. Połączenie 2 to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1, 3/8 cala, odpowiadający średnicy nominalnej 10. Długość gwintu to 14 mm, a kod profilu połączenia 2 to również M. Kształt jest prosty, kąt łuku 0°, bez redukcji, bez zaślepienia, bez uszczelek, bez odpowietrznika i bez zaworu spustowego.

Montaż w systemie Mapress C-Stahl

Element jest przeznaczony jako rura systemowa w Geberit Mapress stal węglowa. Końcówka wsuwana współpracuje ze szczękami zaciskowymi profilu M, co pozwala na szybki montaż mechaniczny bez spawania. Gwint wewnętrzny Rp 3/8 umożliwia bezpośrednie dociśnięcie armatury, zaworów lub przejściówek gwintowanych. Brak uszczelek w konstrukcji oznacza, że szczelność połączenia wsuwanego uzyskiwana jest w standardzie systemu Mapress.
