Złączka przejściowa Geberit Mapress C-Stahl z gwintem wewnętrznym i końcówką wsuwaną: d=18mm, Rp=1/2'' 21903

Przejście stalowe z końcówką wsuwaną na gwint wewnętrzny Rp 1/2

Proste przejście systemowe do łączenia rur stalowych Geberit Mapress C-Stahl z armaturą lub elementami gwintowanymi. Jedna strona to końcówka wciskowa pod rurę o średnicy zewnętrznej 18 mm, druga to gwint wewnętrzny cylindryczny Rp 1/2 zgodny z ISO 7-1 / EN 10226-1. Kształt prosty, kąt łuku 0°, bez redukcji, bez uszczelek i bez odpowietrznika.

Materiał i zabezpieczenie powierzchni

Wykonane ze stali niestopowej 1.0034 E195 wg DIN EN 10305, w praktyce gatunek St 34.2 1.0034. Obie części złączki, zarówno końcówka wciskowa jak i część gwintowana, pochodzą ze stali St 34.2. Powierzchnia zewnętrzna jest ocynkowana galwanicznie / elektrolitycznie, co w połączeniu ze stalą węglową daje odporność na korozję w typowych warunkach instalacji wewnętrznych. Obróbka powierzchni połączenia pozostaje w stanie surowym, co ułatwia prawidłowe zaciskanie. Wysoka wytrzymałość na rozciąganie jest deklarowana dla tego typu elementów Mapress C-Stahl.

Budowa i parametry montażowe

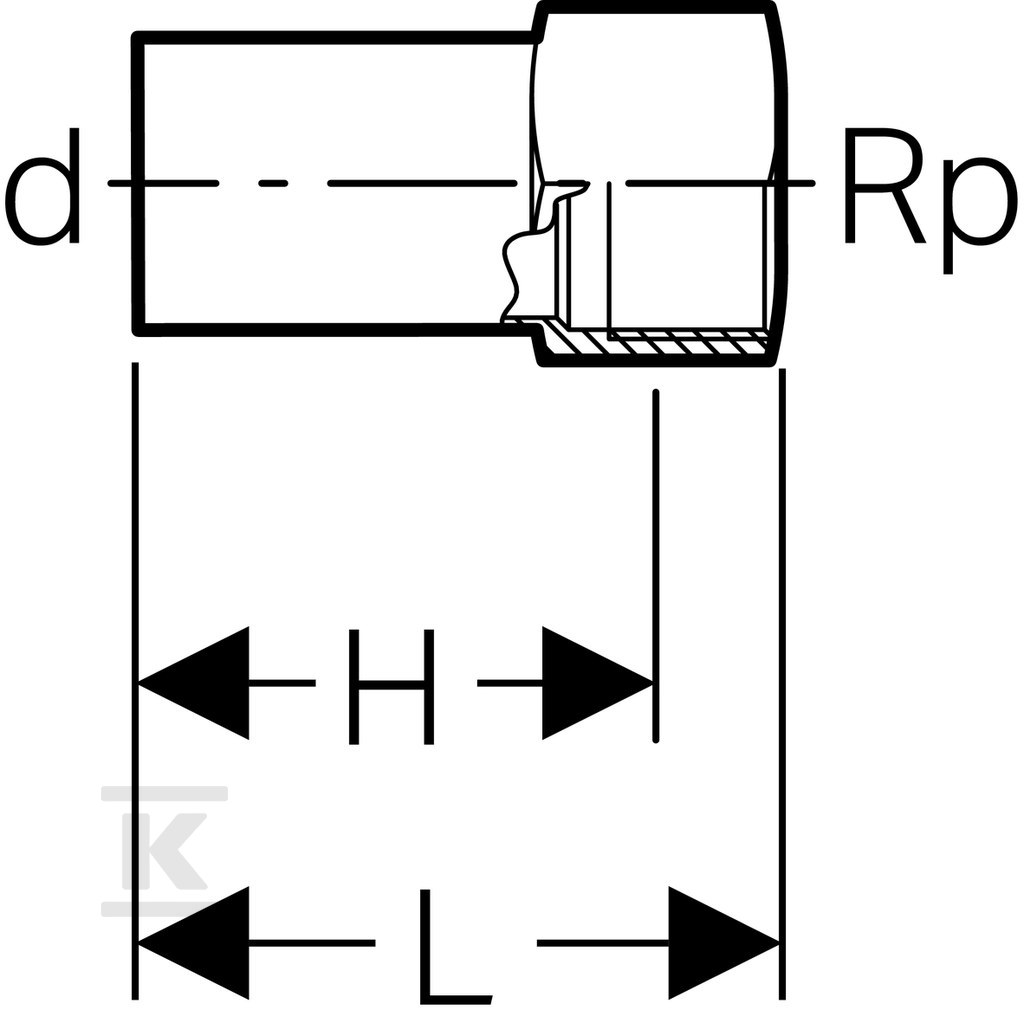

Złączka ma budowę prostą, długość całkowita 61 mm. Końcówka wsuwana ma długość 48 mm, z czego długość robocza wynosi 24 mm, a grubość ścianki połączenia 1,5 mm. Strona gwintowana ma długość 13 mm, długość robocza 24 mm. Średnica nominalna połączenia wsuwanego to DN 15, średnica zewnętrzna rury 18 mm. Kod profilu zaciskowego dla obu połączeń to M, co oznacza współpracę ze szczękami zaciskowymi systemu Mapress. Masa elementu to ok. 0,069 kg, wysokość zabudowy ok. 4,8 cm przy długości ok. 6,1 cm.

Montaż odbywa się metodą prasowania, bez dodatkowych uszczelek. Brak zaworu spustowego i odpowietrznika upraszcza układ. Rura systemowa jest oznaczona jako element systemu Geberit Mapress stal węglowa, co oznacza zgodność z wytycznymi producenta dotyczącymi przygotowania końca rury, głębokości wsunięcia i użycia odpowiednich szczęk.

Zastosowanie w instalacjach z systemem Mapress C-Stahl

Przeznaczone do przejścia z instalacji rurowych stalowych na elementy z gwintem wewnętrznym Rp 1/2. Dzięki gwintowi cylindrycznemu BSPT-Rp możliwe jest uszczelnienie tradycyjnymi metodami gwintowymi. Stal węglowa 1.0034 sprawdza się w instalacjach wody, ogrzewania i innych mediów zgodnych z systemem Mapress C-Stahl.

W praktyce instalator doceni prostą geometrię i powtarzalne wymiary robocze 24 mm po obu stronach, co ułatwia spasowanie. Dla użytkownika końcowego oznacza to trwałe połączenie bez konieczności lutowania czy spawania. Element jest elementem prostym, nie redukuje przekroju i nie jest zaślepiony, więc pełni wyłącznie funkcję przejściową.
