Złączka przejściowa Geberit Mapress C-Stahl z gwintem wewnętrznym i końcówką wsuwaną: d=18mm, Rp=3/4'' 21904

Połączenie rury stalowej 18 mm z gwintem wewnętrznym Rp 3/4 w systemie Mapress C-Stahl

Przejściowy element przeznaczony do łączenia odcinka rury stalowej o średnicy zewnętrznej 18 mm z armaturą lub elementem gwintowanym Rp 3/4. Wykonanie w stali niestopowej 1.0034 E195 wg EN 10305, oznaczonej jako St 34.2, zapewnia kompatybilność z instalacjami Geberit Mapress C-Stahl. Końcówka wciskowa po stronie rury i gwint wewnętrzny cylindryczny BSPT-Rp wg ISO 7-1 / EN 10226-1 po stronie przyłącza tworzą proste, 0° połączenie systemowe bez redukcji.

Konstrukcja i materiały

Korpus wykonano ze stali niestopowej 1.0034 E195, St 34.2, w stanie surowym z zewnętrzną powłoką ocynkowaną galwanicznie/elektrycznie. Ochrona powierzchni dotyczy obu połączeń, co ogranicza korozję w warunkach instalacji wewnętrznych. Profil zaciskowy M na obu końcach jest przeznaczony do szczęk zaciskowych systemu Mapress, a deklarowana wysoka wytrzymałość na rozciąganie wspiera szczelność połączenia prasowanego.

• stal niestopowa 1.0034 E195 EN 10305, St 34.2
• zewnętrzny ocynk galwaniczny/elektrolityczny
• profil M do szczęk zaciskowych
• prosta forma, kąt 0°

Montaż i wymiary robocze

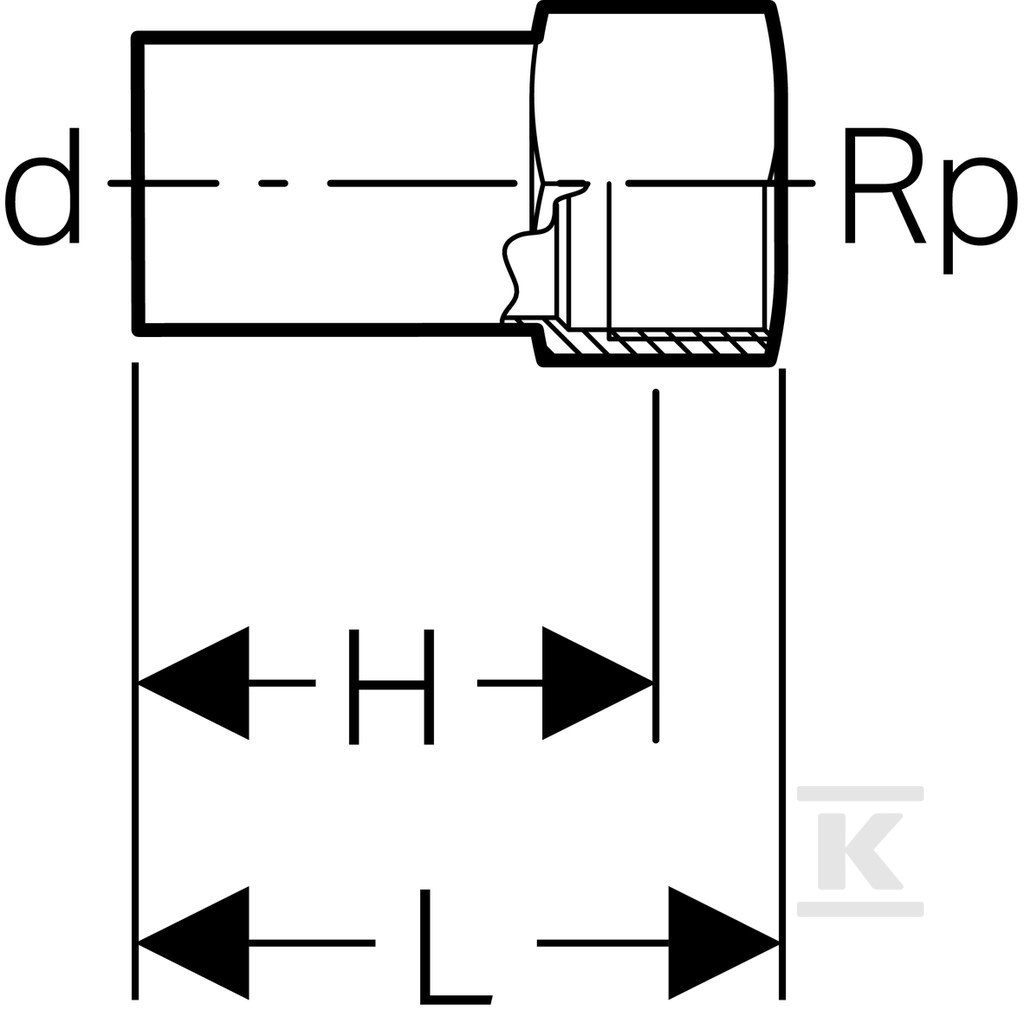

Po stronie rury zastosowano końcówkę wciskową DN 15 dla rury o średnicy zewnętrznej 18 mm i grubości ścianki 1,5 mm. Długość połączenia 1 wynosi 49 mm, z długością roboczą 25 mm. Po stronie gwintowej nominalna średnica połączenia to 3/4 cala, 20, z długością połączenia 15 mm i długością roboczą 25 mm. Całkowita długość elementu to 64 mm, przy gabarytach ok. 6,4 cm długości i 4,9 cm wysokości, masa ok. 0,113 kg.

• końcówka wciskowa 18 mm, DN 15, długość robocza 25 mm
• gwint wewnętrzny cylindryczny Rp 3/4, długość robocza 25 mm
• całkowita długość 64 mm
• element systemowy przeznaczony do prasowania

Zastosowanie w instalacjach stalowych
