Złączka przejściowa Geberit Mapress C-Stahl z gwintem wewnętrznym i końcówką wsuwaną: d=22mm, Rp=1/2'' 21905

Złączka przejściowa stalowa Mapress C-Stahl z końcówką wsuwaną 22 mm i gwintem wewnętrznym Rp 1/2

Prosta złączka przejściowa przeznaczona do łączenia stalowej rury systemowej Mapress C-Stahl z elementem wyposażonym w gwint wewnętrzny cylindryczny Rp 1/2. Jedna strona to końcówka wsuwana pod prasowanie dla rury o średnicy zewnętrznej 22 mm, druga to gwint wewnętrzny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1. Dzięki temu możliwe jest szybkie przejście z odcinka rurowego na armaturę, zawór lub inny element gwintowany bez dodatkowych przejściówek.

Konstrukcja i materiał

Wykonana ze stali niestopowej 1.0034 E195 wg EN 10305, w praktyce St 34.2. Obie części złączki, zarówno końcówka wciskowa jak i część gwintowana, są ze stali z zabezpieczeniem powierzchni przez ocynk galwaniczny/elektrolityczny na zewnątrz. Powierzchnia połączenia 1 pozostaje w stanie surowym, co wspiera trwałość połączenia prasowanego.

Profil zaciskowy obu połączeń to M, przeznaczony do szczęk zaciskowych systemu Mapress. Złączka ma kształt prosty z kątem łuku 0°, bez uszczelek, bez odpowietrznika i bez zaworu spustowego. Deklarowana wysoka wytrzymałość na rozciąganie pozwala na stabilną pracę w instalacjach ciśnieniowych.

Montaż i zastosowanie w instalacji

Złączka służy jako element przejściowy w instalacjach z rur stalowych systemu Geberit Mapress C-Stahl. Końcówka wsuwana DN 20 przyjmuje rurę 22 mm i po dociśnięciu szczękami tworzy trwałe połączenie prasowe. Strona gwintowa Rp 1/2, czyli 1/2 cala, umożliwia dokręcenie standardowej armatury gwintowanej.

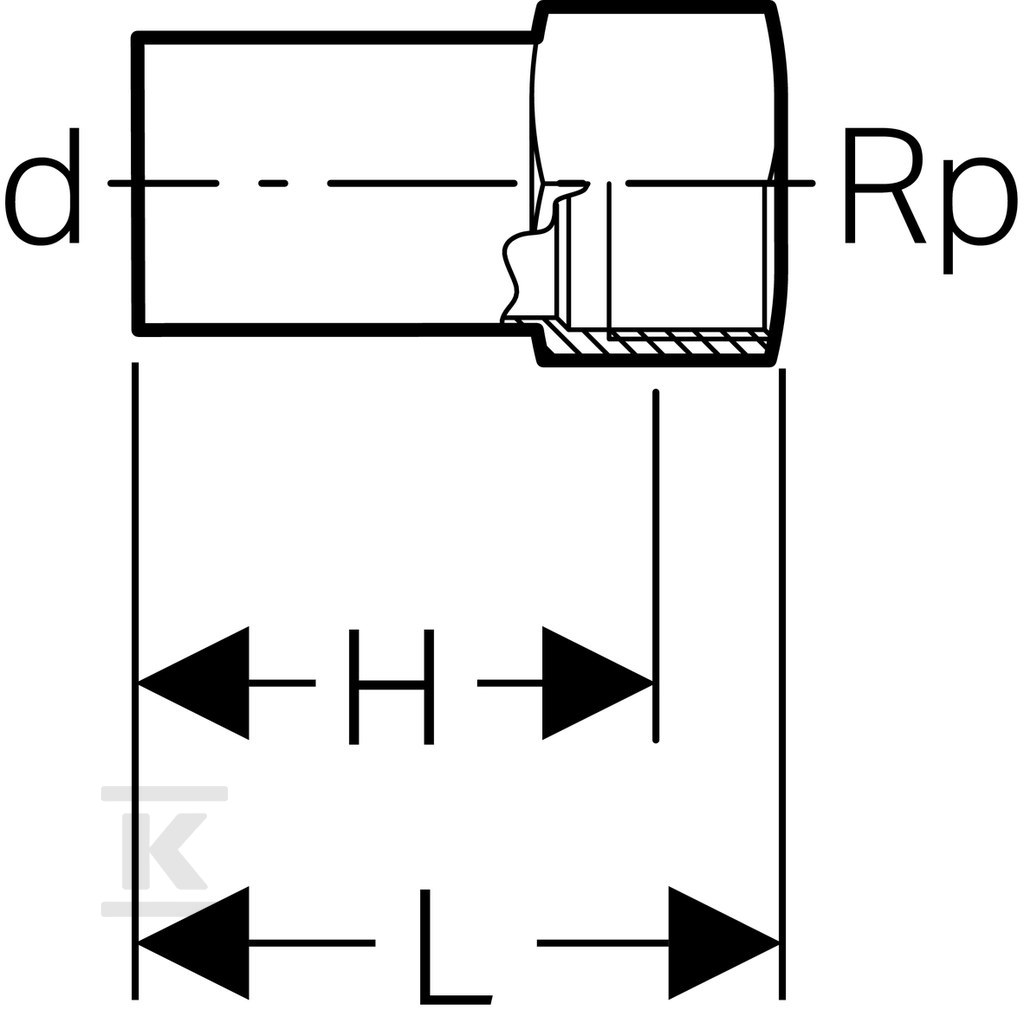

Długość robocza obu stron wynosi 24,5 mm, co ułatwia zaplanowanie głębokości wsunięcia rury i pozycjonowanie elementu w rozprowadzeniu. Grubość ścianki połączenia rurowego to 1,5 mm. Całkowita długość złączki to 62 mm, długość połączenia wsuwanego 49 mm, a długość części gwintowanej 13 mm.

Wymiary i warunki pracy

Złączka przeznaczona jest do pracy w ramach systemu Mapress stal węglowa. Materiał 1.0034 E195 zapewnia odporność na typowe obciążenia instalacji wodnych i grzewczych. Zewnętrzne ocynkowanie ogranicza korozję w warunkach instalacji wewnętrznych.

Wymiary praktyczne to średnica zewnętrzna rury połączenia 22 mm, nominalna średnica wewnętrzna połączenia 1 DN 20 oraz nominalna średnica połączenia gwintowanego 1/2 cala. Masa ok. 0,067 kg pozwala na wygodny montaż bez dodatkowego obciążenia konstrukcji.
