Złączka przejściowa Geberit Mapress C-Stahl z gwintem wewnętrznym i końcówką wsuwaną: d=22mm, Rp=3/4'' 21906

Połączenie rury stalowej 22 mm z gwintem wewnętrznym Rp 3/4 w systemie Mapress C-Stahl

Złączka przejściowa umożliwia szybkie i trwałe połączenie rury stalowej systemu Geberit Mapress C-Stahl o średnicy zewnętrznej 22 mm z armaturą lub elementami instalacji wyposażonymi w gwint wewnętrzny cylindryczny Rp 3/4. Prosty kształt bez kąta łuku pozwala na prowadzenie przewodu w linii prostej, a konstrukcja przeznaczona do rur systemowych zapewnia pełną kompatybilność z metodą zaciskową Mapress. Rozwiązanie jest przeznaczone dla instalacji wykonawczych, w których wymagane jest przejście z połączenia wciskowego na gwint BSPT-Rp zgodny z ISO 7-1 / EN 10226-1.

Konstrukcja i materiał

Korpus wykonano ze stali niestopowej 1.0034 E195 wg EN 10305, oznaczonej jako St 34.2 (1.0034). Zarówno połączenie wciskowe, jak i część gwintowana wykonane są ze stali, z zewnętrznym zabezpieczeniem powierzchni przez ocynk galwaniczny/elektrolityczny. Powierzchnia połączeń pozostaje w stanie surowym, co zapewnia prawidłowe osadzenie szczęk zaciskowych. Złącze charakteryzuje się wysoką wytrzymałością na rozciąganie i prostą geometrią bez redukcji, zaślepienia, odpowietrznika czy zaworu spustowego. Brak uszczelek w konstrukcji oznacza, że szczelność połączenia wciskowego uzyskiwana jest wyłącznie przez profil zaciskowy.

Zastosowanie i kompatybilność

Połączenie 1 to końcówka wciskowa do rury stalowej DN 20 o średnicy zewnętrznej 22 mm i grubości ścianki 1,5 mm. Kod profilu połączenia 1 i 2 to M, co oznacza przeznaczenie do szczęk zaciskowych systemu Mapress. Połączenie 2 to gwint wewnętrzny cylindryczny BSPT-Rp 3/4 cala, odpowiadający nominalnie DN 20. Długość robocza obu stron wynosi 25,5 mm, co ułatwia pozycjonowanie przy montażu. Złącze pasuje do systemu Geberit Mapress stal węglowa i sprawdza się przy łączeniu odcinków rurowych z zaworami, reduktorami, króćcami czy armaturą gwintowaną.

Wymiary i montaż

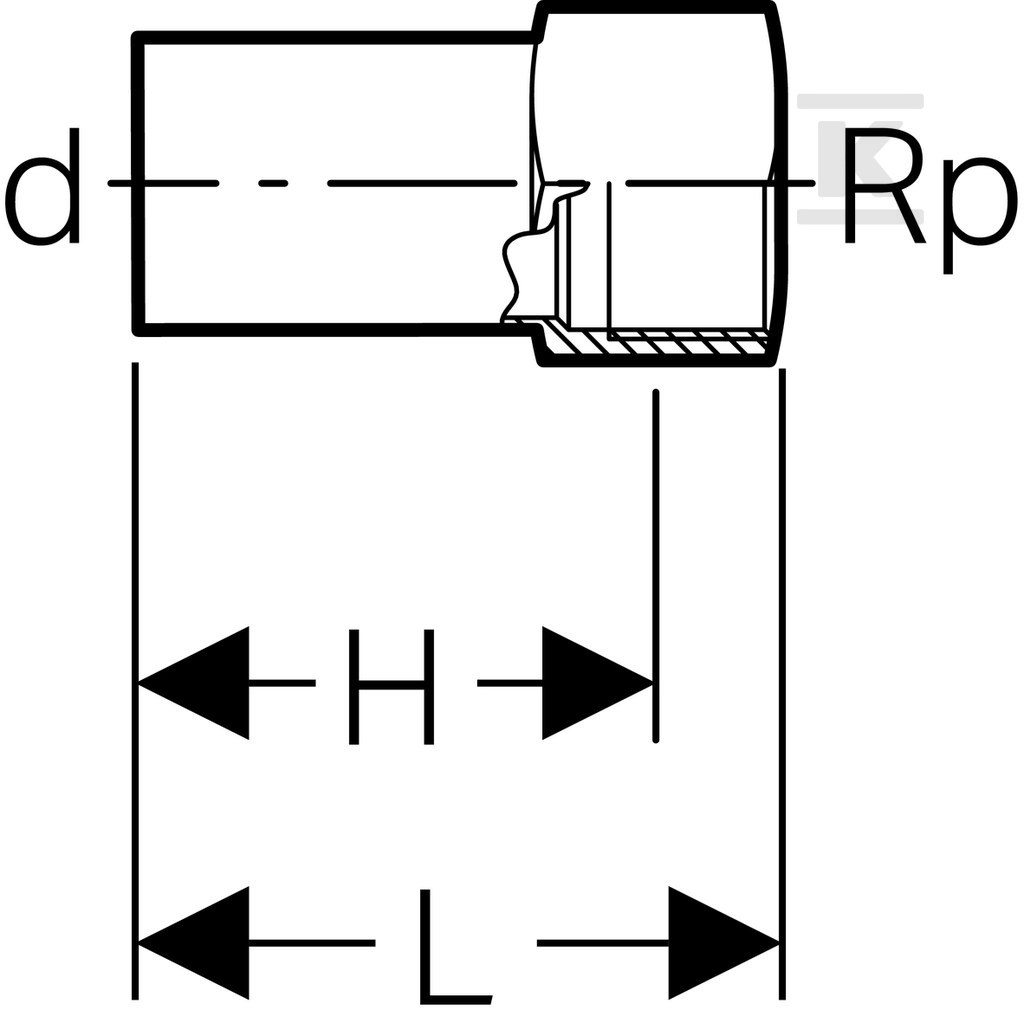

Całkowita długość złącza to 65 mm, przy długości połączenia wciskowego 50 mm i długości części gwintowanej 15 mm. Wymiary gabarytowe wynoszą ok. 6,5 cm długości i ok. 5 cm wysokości. Prosty montaż zaciskowy wymaga jedynie odpowiedniego przygotowania końca rury i użycia narzędzi Mapress z profilem M. Dzięki ocynkowi zewnętrznemu element zachowuje odporność na korozję w warunkach instalacji wewnętrznych, a stalowa konstrukcja zapewnia stabilność mechaniczną.
