Złączka przejściowa Geberit Mapress C-Stahl z gwintem wewnętrznym i końcówką wsuwaną: d=28mm, Rp=1/2'' 21910

Złączka przejściowa stalowa z końcówką wciskową 28 mm i gwintem wewnętrznym Rp 1/2"

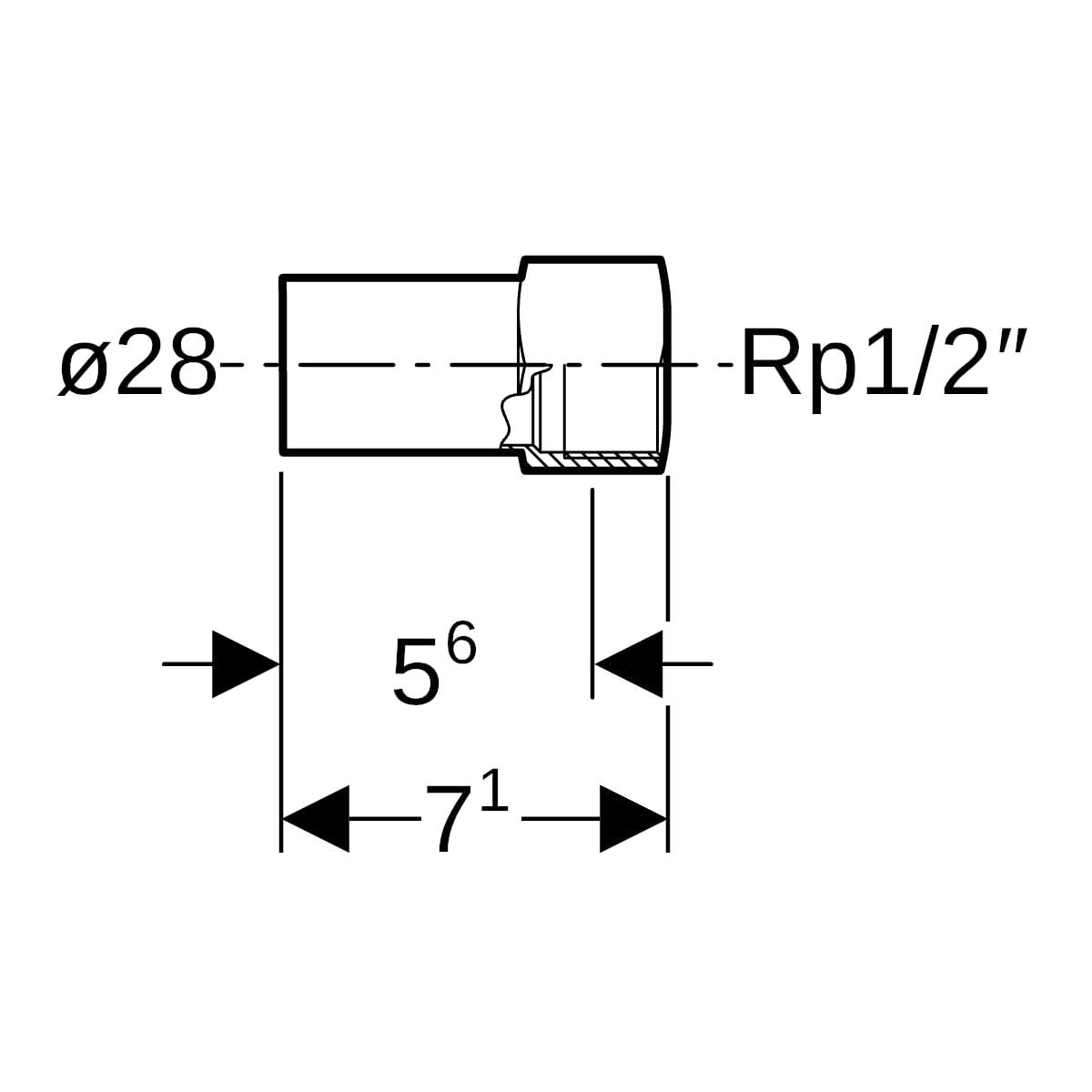

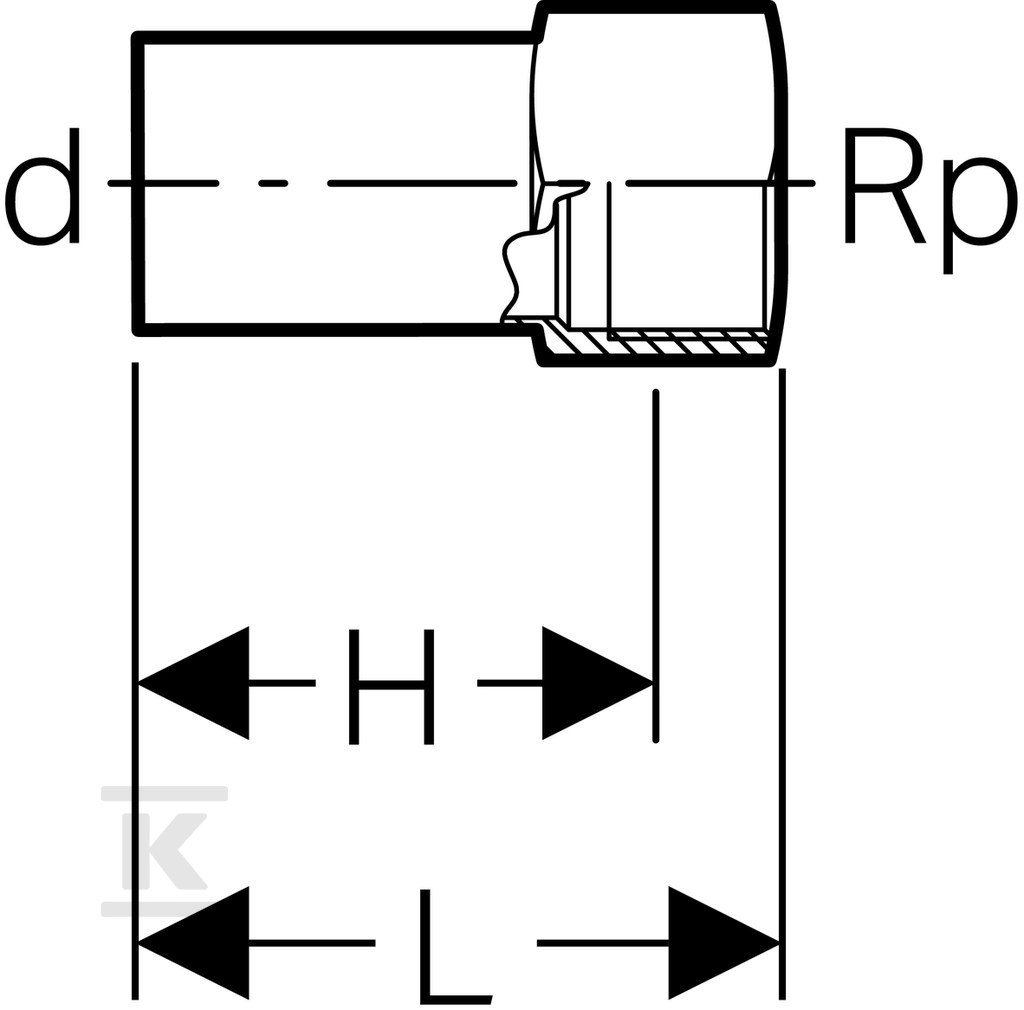

Złączka przejściowa przeznaczona do systemu Geberit Mapress C-Stahl łączy rurę stalową o średnicy zewnętrznej 28 mm z elementem wyposażonym w gwint wewnętrzny cylindryczny Rp 1/2". Prosty kształt o kącie 0° umożliwia bezpośrednie przejście między odcinkiem prasowanym a armaturą, zaworem lub innym osprzętem z gwintem BSPT-Rp zgodnym z ISO 7-1 / EN 10226-1. Całkowita długość elementu to 71 mm, przy długości części wciskowej 56 mm i długości części gwintowanej 15 mm, co ułatwia montaż w ciasnych przestrzeniach instalacji.

Budowa i materiał

Oba połączenia wykonane są ze stali niestopowej 1.0034 E195 wg EN 10305, oznaczonej jako St 34.2. Powierzchnia obu części ma obróbkę stan surowy, a zewnętrzna strona złączki posiada zabezpieczenie ocynk galwaniczny/elektrolityczny. Grubość ścianki połączenia wciskowego wynosi 1,5 mm, a profil zaciskowy oznaczony jest kodem M dla szczęk prasujących. Stal charakteryzuje się wysoką wytrzymałością na rozciąganie, co przekłada się na stabilność połączenia w instalacjach pracujących pod obciążeniem mechanicznym i termicznym. Złącze jest elementem prostym, nieredukcyjnym, niezaburzonym i bez zaworu spustowego, przeznaczonym jako rura systemowa.

Zastosowanie i warunki pracy

Złącze jest przeznaczone do instalacji hydraulicznych i grzewczych w budownictwie, przemyśle i budowie okrętowej. Sprawdzi się w układach z:

• wodą grzewczą,
• wodą chłodniczą bez i z dodatkiem środków przeciw zamarzaniu,
• wodą z sieci ciepłowniczej do temperatury maksymalnej ok. 120 °,
• sprężonym powietrzem klasy czystości oleju 0-3.

Dzięki ocynkowi zewnętrznemu element zachowuje odporność na korozję w typowych warunkach instalacji sanitarnych i grzewczych. Gwint wewnętrzny Rp 1/2" o średnicy nominalnej połączenia 1/2 cala, 15 mm, pozwala na szybkie połączenie z armaturą gwintowaną bez konieczności dodatkowych przejściówek. Końcówka wciskowa DN 25 o średnicy zewnętrznej 28 mm współpracuje z rurami systemowymi Mapress C-Stahl.

Montaż i bezpieczeństwo systemu

Połączenie prasowe wymaga użycia odpowiednich szczęk do profilu M. Masa elementu to ok. 0,085 kg, co ułatwia pracę na wysokości i w trudno dostępnych miejscach. Złącze nie posiada odpowietrznika ani uszczelki wbudowanej w opis ETIM, a jego konstrukcja opiera się na szczelności połączenia prasowego i gwintu.
