Złączka przejściowa Geberit Mapress C-Stahl z gwintem wewnętrznym i końcówką wsuwaną: d=35mm, Rp=1/2'' 21912

Przejście prasowane na gwint wewnętrzny Rp 1/2" w systemie Mapress C-Stahl

Przejście łączy rurę stalową systemu Mapress C-Stahl z elementem wyposażonym w gwint wewnętrzny cylindryczny. Konstrukcja prosta o kącie 0° umożliwia bezpośrednie połączenie odcinka rurowego z armaturą lub innym elementem gwintowanym bez dodatkowych przejściówek.

Budowa i materiał

Korpus wykonano ze stali niestopowej St 34.2, oznaczenie 1.0034, zgodnej z EN 10305 jako stal 1.0034 E195. Powierzchnia zewnętrzna obu połączeń ma zabezpieczenie ocynk galwaniczny/elektrolityczny, a powierzchnia robocza pozostaje w stanie surowym. Materiał zapewnia wysoką wytrzymałość na rozciąganie, co przekłada się na stabilność połączenia w warunkach zmiennych obciążeń mechanicznych i termicznych.

Oba końce mają profil zaciskowy M przeznaczony do szczęk prasujących systemu Mapress. Końcówka wciskowa jest przeznaczona do rury o średnicy zewnętrznej 35 mm i odpowiada średnicy nominalnej DN 32. Połączenie gwintowe to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1. Złącze nie jest wyposażone w uszczelki, odpowietrznik ani zawór spustowy i pracuje jako element rury systemowej.

Wymiary i montaż

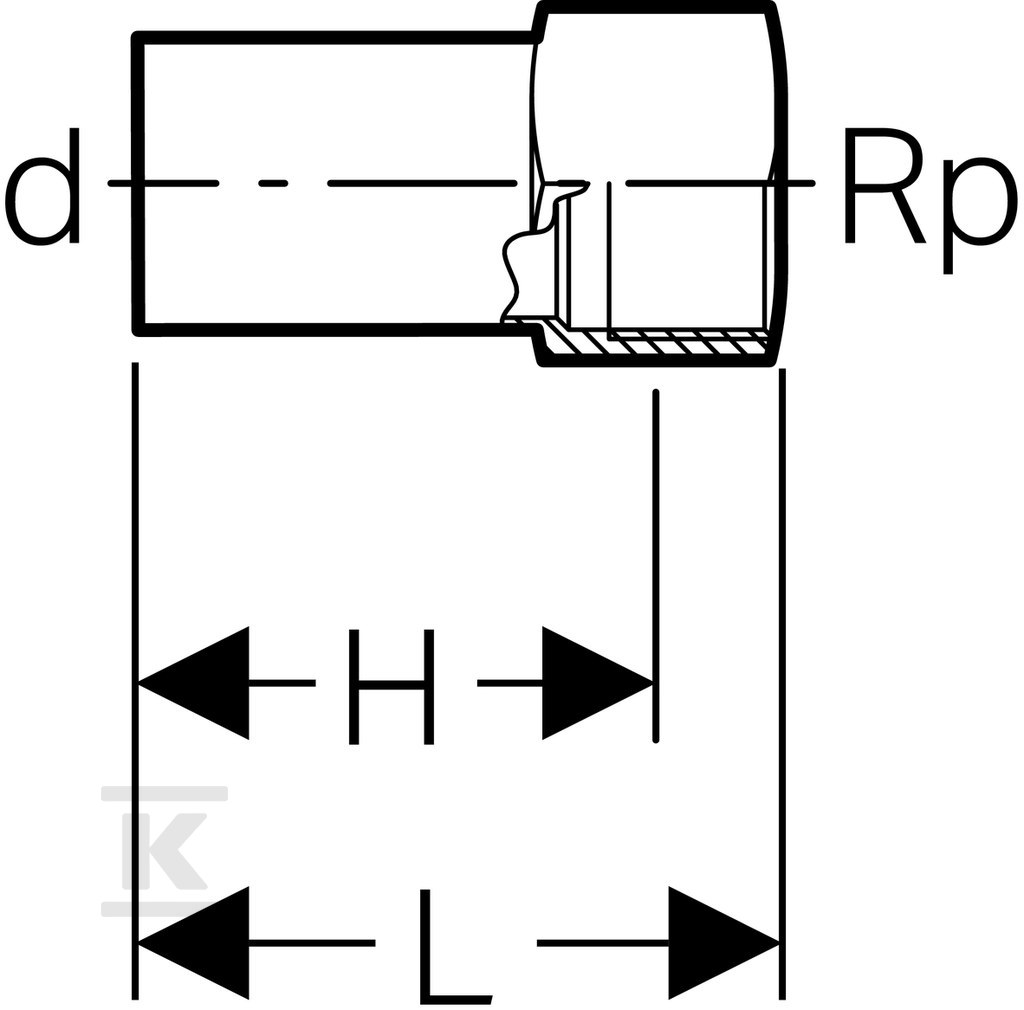

Geometria została dobrana do szybkiego montażu prasowego. Końcówka wciskowa ma długość 52 mm przy grubości ścianki 1,5 mm, co zapewnia odpowiednią powierzchnię zacisku. Odcinek gwintowany ma długość 25 mm i przyjmuje gwint Rp 1/2", czyli nominalnie 1/2 cala 15. Całkowita długość elementu wynosi 77 mm, a kształt prosty ułatwia prowadzenie instalacji w ograniczonej przestrzeni.

Montaż odbywa się poprzez wsunięcie rury 35 mm w końcówkę wciskową i zaciśnięcie profilem M dedykowanymi szczękami. Po stronie gwintowej możliwe jest dokręcenie standardowej armatury z gwintem Rp 1/2". Brak kątowego odchylenia upraszcza trasowanie i kontrolę osiowości.

Zastosowanie w instalacjach

Złącze sprawdza się w instalacjach opartych na stali C-Stahl, gdzie potrzebne jest przejście z połączenia prasowanego na gwint wewnętrzny. Dzięki stalowej budowie i ocynkowi zewnętrznemu element zachowuje trwałość w środowisku instalacji zamkniętych. Prosta forma i stałe wymiary pozwalają na powtarzalny montaż, gdzie liczy się szybki dostęp do istniejącego gwintowanego osprzętu.
