Złączka przejściowa Geberit Mapress C-Stahl z gwintem wewnętrznym i końcówką wsuwaną: d=42mm, Rp=1/2'' 21914

Proste przejście prasowe ze stali węglowej 42 mm na gwint wewnętrzny Rp 1/2"

Przejściówka przeznaczona do łączenia rury systemowej Mapress C-Stahl o średnicy zewnętrznej 42 mm z armaturą lub elementami gwintowanymi Rp 1/2". Wykonana jako prosty element o kącie 0°, umożliwia bezpośrednie przejście z połączenia prasowego na gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1. Całkowita długość elementu to 81 mm, co pozwala na kompaktowe prowadzenie instalacji przy zachowaniu pełnej szczelności połączenia prasowego.

Budowa i materiał

Rdzeń złączki to stal niestopowa 1.0034 E195 wg EN 10305, w praktyce oznaczana jako St 34.2. Obie części - końcówka wciskowa i część gwintowana - wykonane są z tej samej stali, co zapewnia jednorodność właściwości mechanicznych. Powierzchnia zewnętrzna jest zabezpieczona ocynkiem galwanicznym/elektrolitycznym, a powierzchnie robocze pozostają w stanie surowym. Ścianka końcówki wciskowej ma grubość 1,5 mm, a konstrukcja deklaruje wysoką wytrzymałość na rozciąganie. Dzięki temu element dobrze znosi obciążenia występujące w instalacjach ciśnieniowych i utrzymuje stabilność połączenia w czasie.

Montaż i zastosowanie w instalacjach

Jedna strona to końcówka wciskowa do rury 42 mm, DN 40, o długości 57 mm z profilem M przeznaczonym do szczęk zaciskowych systemu Mapress. Druga strona to gwint wewnętrzny Rp 1/2" o długości 24 mm, również ze stali St 34.2 z zabezpieczeniem ocynkowym. Brak uszczelek w zestawie - szczelność połączenia prasowego uzyskuje się poprzez prasowanie zgodnie z wytycznymi producenta.

Rozwiązanie sprawdza się w instalacjach sanitarnych, grzewczych, przemysłowych i w budownictwie okrętowym, gdzie wymagane jest przejście z rurociągu stalowego na element gwintowany. Prosty kształt ułatwia montaż w ciasnych przestrzeniach, a stal węglowa 1.0034 zapewnia dobrą odporność na korozję w typowych warunkach pracy instalacji wodnych i grzewczych. Dla średnic do DN 50 producent dopuszcza stosowanie opaski uszczelniającej z kauczuku butylowego IIR w celu dodatkowego zabezpieczenia połączenia.

Wymiary i kompatybilność

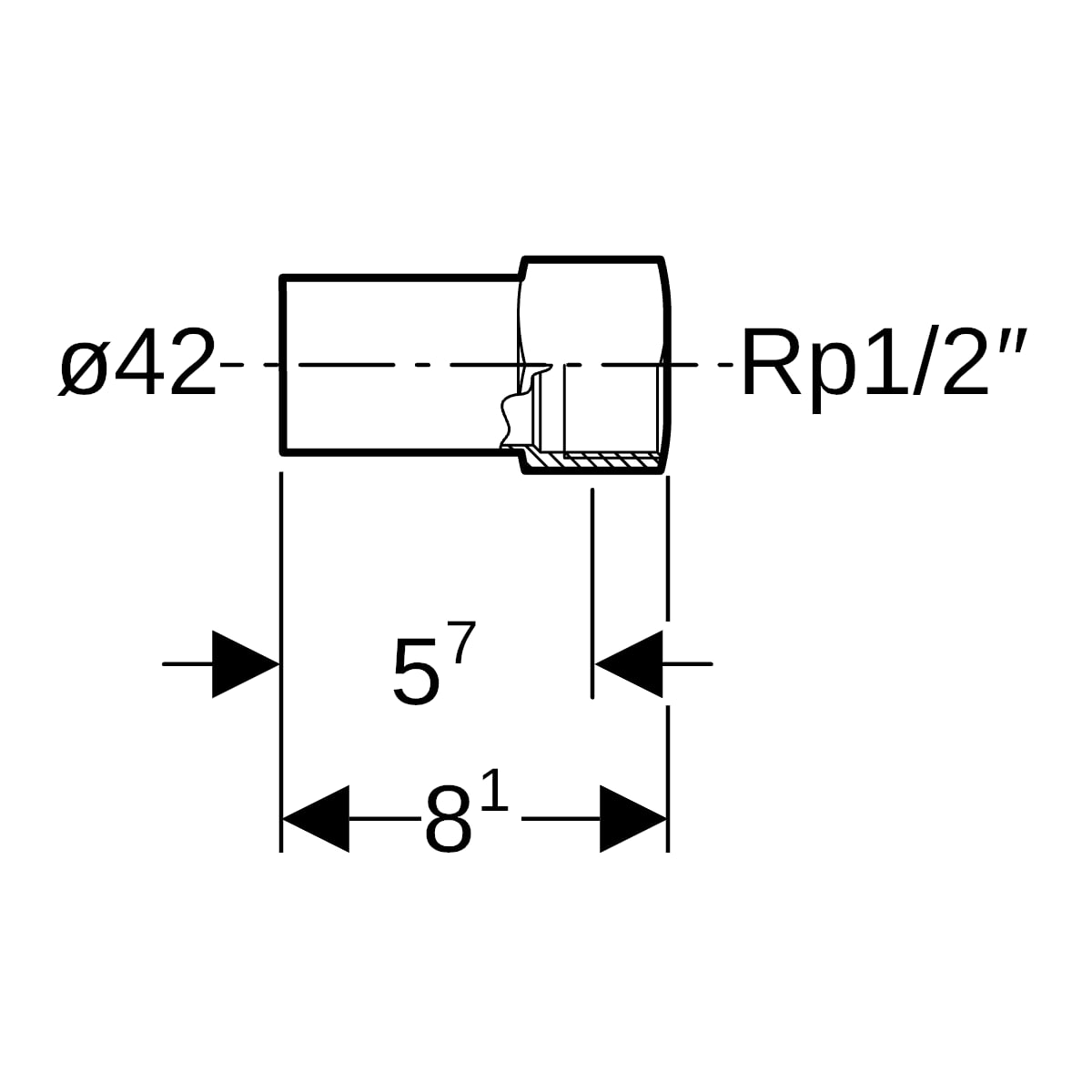

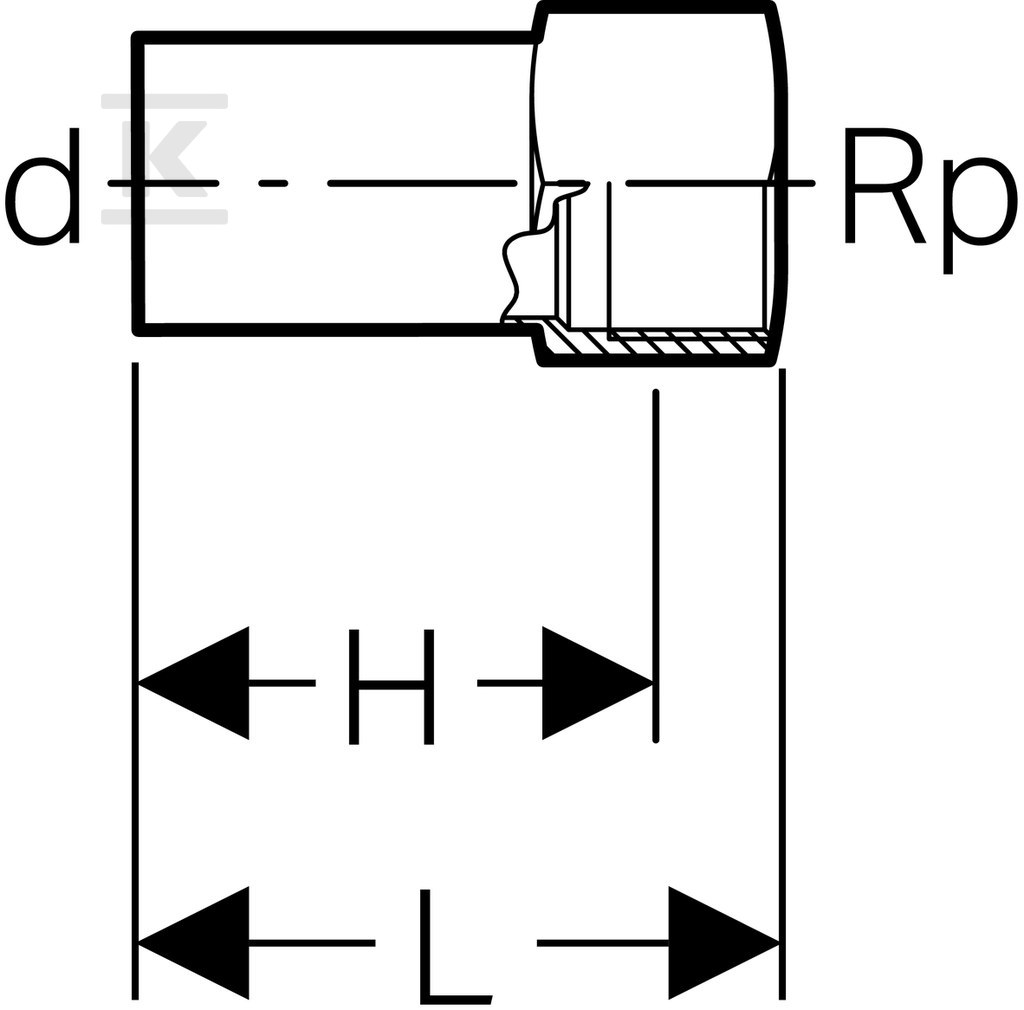

Element pasuje do systemu Geberit Mapress stal węglowa. Wymiary robocze to średnica zewnętrzna rury połączenia 42 mm przy nominalnej DN 40 po stronie prasowej oraz gwint wewnętrzny 1/2 cala, czyli 15, po stronie gwintowanej. Wysokość zabudowy wynosi ok. 5,7 cm, a długość całkowita ok. 8,1 cm. Profil M na obu końcach jest zgodny ze szczękami zaciskowymi Mapress, co pozwala na szybki i powtarzalny montaż bez spawania.
