Złączka przejściowa Geberit Mapress C-Stahl z gwintem wewnętrznym i końcówką wsuwaną: d=54mm, Rp=1/2'' 21916

Przejście z rury stalowej Mapress C-Stahl DN 50 na gwint wewnętrzny Rp 1/2”

Złączka przejściowa łączy rurę systemową ze stali węglowej o średnicy zewnętrznej 54 mm z elementem gwintowanym Rp 1/2”. Prosty kształt o kącie 0° umożliwia bezpośrednie przedłużenie instalacji bez zmiany kierunku przepływu. Końcówka wciskowa przeznaczona jest do połączenia prasowanego z rurą Mapress C-Stahl, a strona gwintowa przyjmuje armaturę, zawory lub inne komponenty z gwintem cylindrycznym BSPT-Rp. Całkowita długość 86 mm pozwala na montaż w ograniczonej przestrzeni, a wysoka wytrzymałość na rozciąganie zapewnia stabilność połączenia w instalacjach ciśnieniowych.

Konstrukcja i materiał

Wykonanie ze stali niestopowej 1.0034 E195 wg EN 10305, gatunek St 34.2. Powierzchnia zewnętrzna zabezpieczona jest ocynkiem galwanicznym/elektrolitycznym, co ogranicza korozję w warunkach instalacji wewnętrznych. Obróbka powierzchni obu połączeń w stanie surowym.

• końcówka wciskowa z profilem M do szczęk zaciskowych Mapress, przeznaczona do rury systemowej DN 50, d 54 mm
• gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1, długość gwintu 24 mm
• brak uszczelek, odpowietrznika i zaworu spustowego - czyste przejście rur-gwint
• wysoka wytrzymałość na rozciąganie potwierdzona w systemie Mapress stal węglowa

Wymiary i montaż

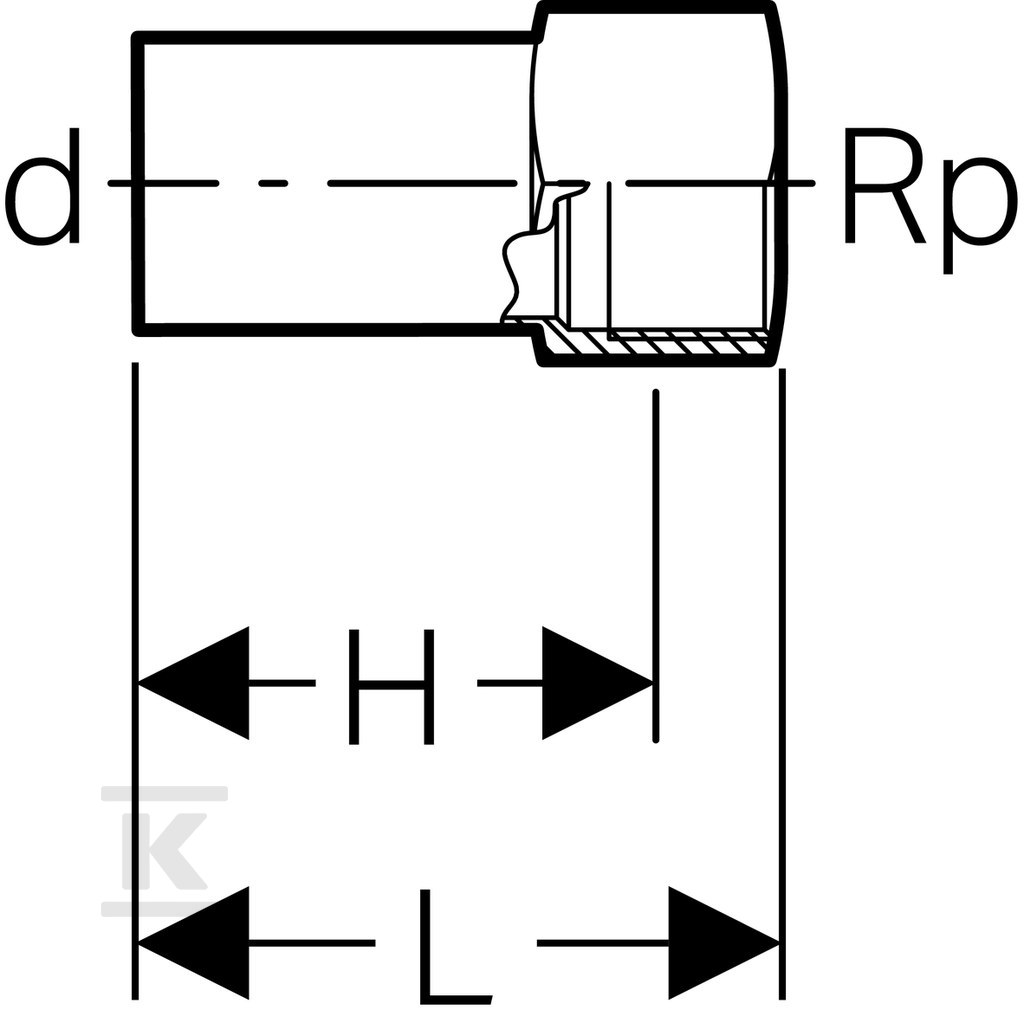

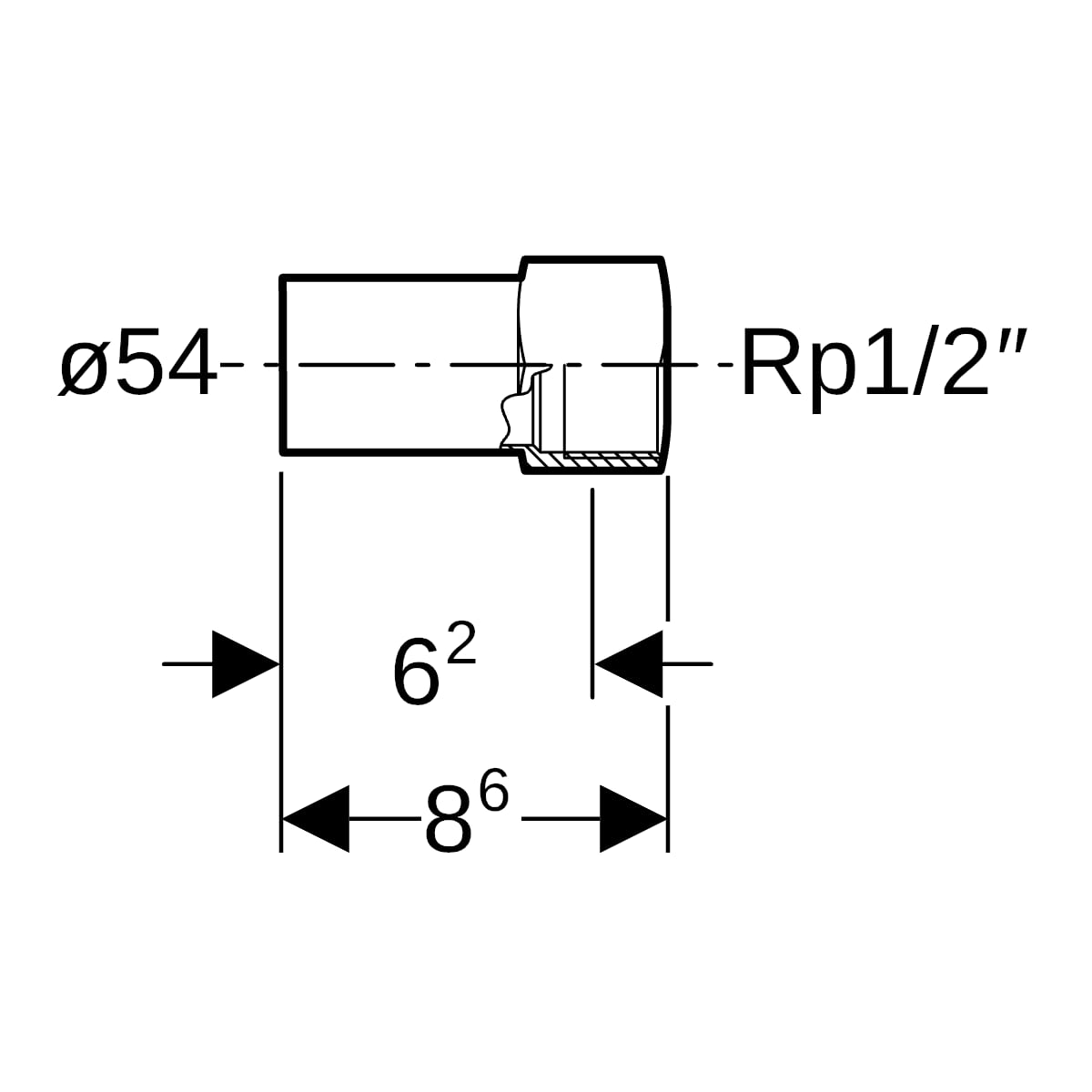

Geometria została dobrana do pracy z rurą systemową i narzędziami prasującymi Mapress. Długość części wciskowej wynosi 62 mm, grubość ścianki połączenia 1,5 mm. Długość całkowita złączki to 86 mm, co w dokumentacji katalogowej odpowiada 8,6 cm długości i 6,2 cm wysokości. Kod profilu M na obu stronach ułatwia identyfikację szczęk zaciskowych. Montaż prasowy eliminuje lutowanie i spawanie, a gwint wewnętrzny pozwala na szybkie dociśnięcie armatury z uszczelnieniem na taśmie lub pastę zgodnie z normą Rp.

Zastosowanie w systemie Geberit Mapress C-Stahl

Produkt pasuje do systemu Geberit Mapress stal węglowa. Służy jako punkt przejścia z instalacji rurowych na elementy gwintowane. Prosty kształt i brak redukcji średnicy w części wciskowej utrzymują przekrój DN 50 na odcinku rurowym, a strona Rp 1/2” umożliwia podłączenie mniejszego przyłącza. Stal 1.0034 E195 zapewnia kompatybilność z pozostałymi elementami C-Stahl.
