Złączka przejściowa Geberit Mapress C-Stahl z gwintem wewnętrznym i końcówką wsuwaną: d=76.1mm, Rp=1/2'' 21918

Przejściowe połączenie stalowe z końcówką wciskową 76,1 mm i gwintem wewnętrznym Rp 1/2"

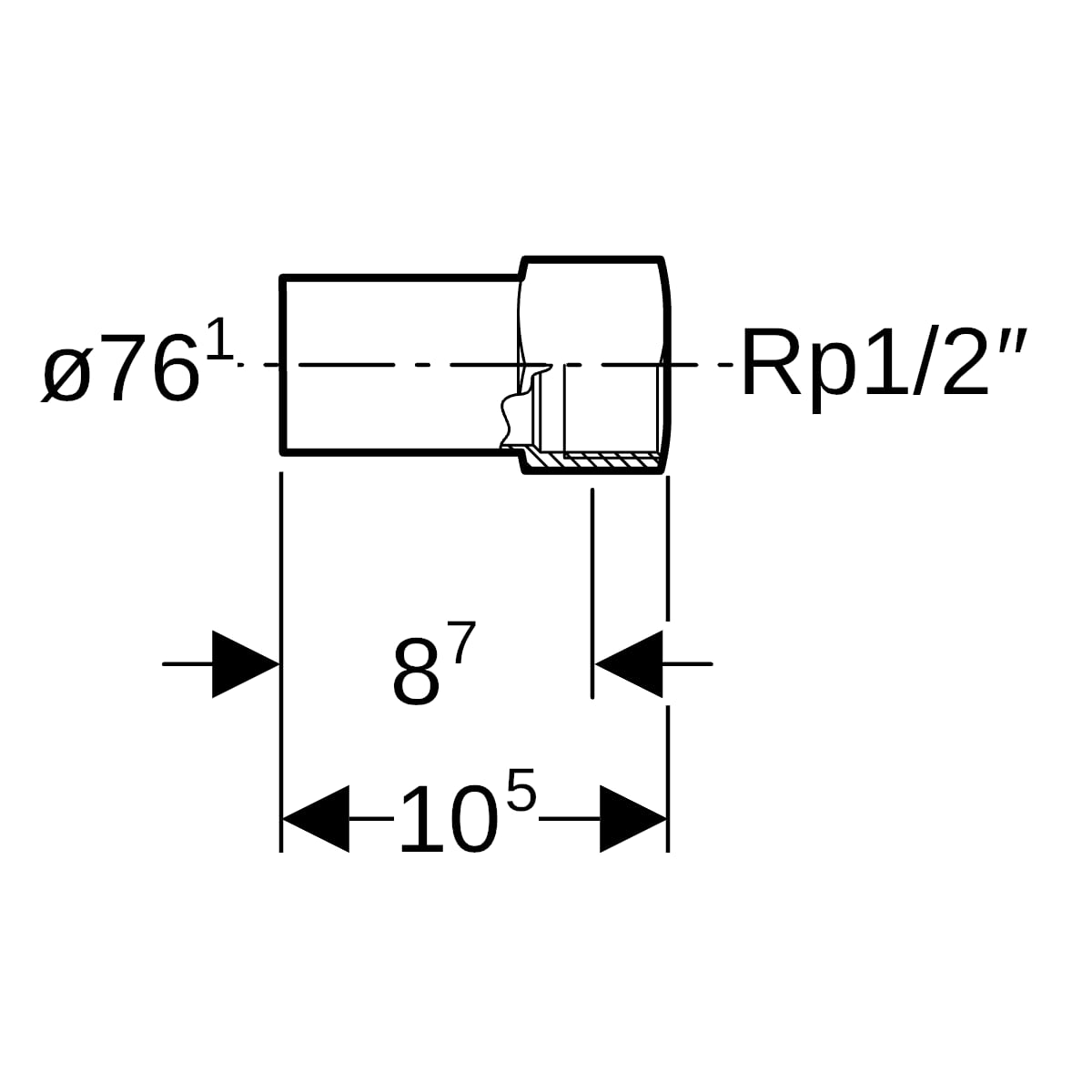

Złączka przejściowa z systemu Mapress C-Stahl łączy rurę stalową o średnicy zewnętrznej 76,1 mm, DN 65 z armaturą lub elementem gwintowanym 1/2 cala. Prosty kształt o kącie 0° i długości całkowitej 105 mm pozwala na bezpośrednie przedłużenie instalacji bez dodatkowych kolan. Końcówka wciskowa przeznaczona jest do połączenia prasowanego, a drugie zakończenie ma gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1.

Budowa i materiały

Wykonanie z niestopowej stali St 34.2, 1.0034, zgodnej z EN 10305 jako stal 1.0034 E195. Oba połączenia wykonane są ze stali, z powierzchnią w stanie surowym i zewnętrzną ochroną ocynk galwaniczny/elektrolityczny. Grubość ścianki połączenia wciskowego wynosi 2 mm, a deklarowana wysoka wytrzymałość na rozciąganie przekłada się na stabilność mechaniczna w instalacjach narażonych na obciążenia. Profil zaciskowy M na obu końcach jest przystosowany do szczęk prasujących systemu Mapress. Długość robocza połączenia wciskowego to 87 mm, a gwintowanego 18 mm, co zapewnia pewny chwyt i odpowiednią głębokość wkręcenia.

Zastosowanie i warunki pracy

Element przeznaczony jest do instalacji systemowych z rurą stalową Mapress C-Stahl. Sprawdzi się w instalacjach grzewczych z wodą grzewczą, w obiegach chłodzenia z wodą bez i z dodatkiem środków przeciwzamarzaniu oraz w sieciach ciepłowniczych do 120 °C. Producent wskazuje również zastosowanie w instalacjach sprężonego powietrza klasy czystości oleju 0-3 oraz w przewodach gazów obojętnych, np. azotu. Brak odpowietrznika, zaworu spustowego i redukcji potwierdza rolę czysto przejściową złączki.

Montaż i kompatybilność systemowa

Połączenie 1 to końcówka wciskowa pod prasę o średnicy zewnętrznej rury 76,1 mm, DN 65. Połączenie 2 to gwint wewnętrzny cylindryczny Rp 1/2 cala, 15 mm nominalnie. Rura systemowa true oznacza pełną kompatybilność z pozostałymi elementami Mapress C-Stahl. Montaż prasowy wymaga szczęk z profilem M. Złącze nie jest zaślepione, nie posiada uszczelek dodatkowych i nie jest modelem redukcyjnym, co upraszcza dobór w projektach z jednolitym przekrojem. Masa jednostkowa ok. 0,39 kg ułatwia pracę na wysokości i w ciasnych przestrzeniach instalacyjnych.
