Złączka przejściowa Geberit Mapress C-Stahl z gwintem wewnętrznym i końcówką wsuwaną: d=88.9mm, Rp=1/2'' 21920

Uniwersalne połączenie przejściowe stalowe do systemu Mapress C-Stahl

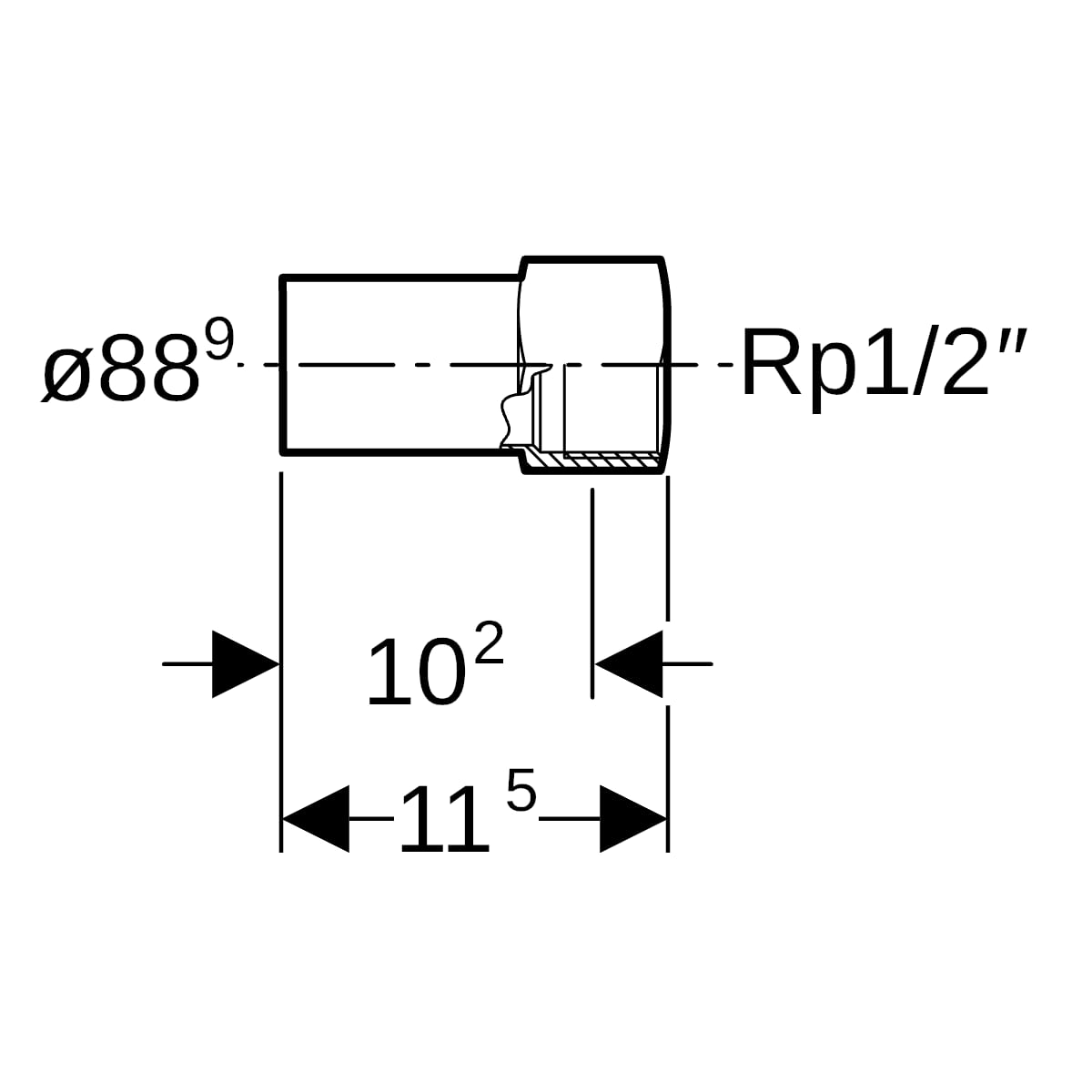

Złączka przejściowa Geberit Mapress C-Stahl łączy rurę systemową o średnicy zewnętrznej 88,9 mm z gwintem wewnętrznym cylindrycznym Rp 1/2". Prosty kształt o długości 115 mm umożliwia bezpośrednie przejście z odcinka stalowego na armaturę lub element z gwintem BSPT-Rp zgodnym z ISO 7-1 / EN 10226-1. Rozwiązanie jest przeznaczone do instalacji przemysłowych, gdzie wymagana jest trwała, szczelna i szybka realizacja połączenia stalowego z elementem gwintowanym.

Konstrukcja i materiał

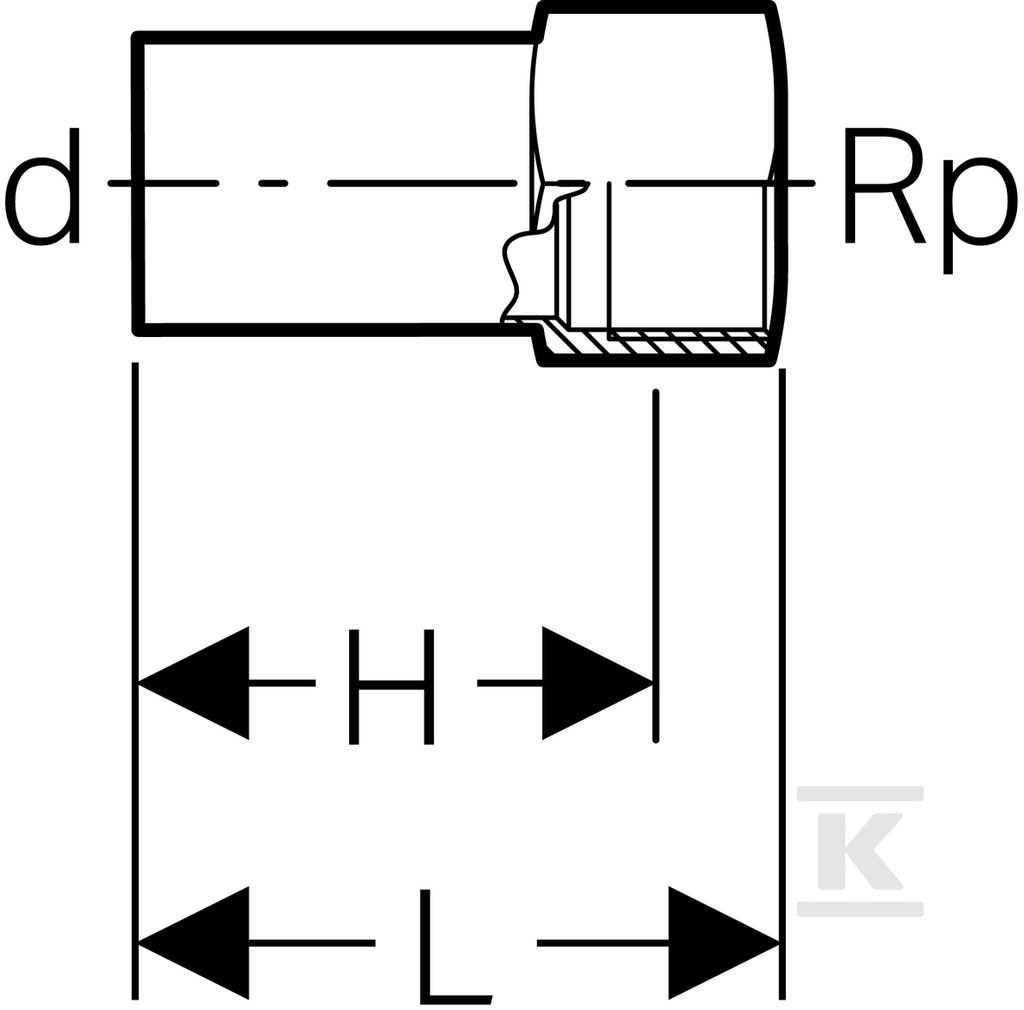

Wykonanie opiera się na stali niestopowej 1.0034 E195 wg EN 10305, oznaczonej jako St 34.2. Zarówno część z końcówką wciskową, jak i część gwintowana są ze stali, z zewnętrznym zabezpieczeniem ocynk galwaniczny/elektrolityczny. Obróbka powierzchni obu połączeń to stan surowy. Grubość ścianki połączenia wciskowego wynosi 2 mm, a deklarowana wysoka wytrzymałość na rozciąganie wspiera stabilność mechaniczną w instalacjach pod obciążeniem. Kod profilu do szczęk zaciskowych to M dla obu stron, a nominalna średnica połączenia wciskowego to DN 80. Długość części wciskowej to 102 mm, długość części gwintowanej to 13 mm.

Montaż i kompatybilność systemowa

Połączenie 1 to końcówka wciskowa przeznaczona do systemu Geberit Mapress stal węglowa, z rurą systemową i kątem 0°. Brak uszczelek w opisie, brak odpowietrznika i zaworu spustowego, co oznacza czyste przejście bez dodatkowych elementów regulacyjnych. Gwint wewnętrzny cylindryczny Rp 1/2" odpowiada średnicy nominalnej 1/2 cala, czyli 15. Montaż odbywa się poprzez dociśnięcie rury stalowej do profilu M i dociśnięcie złączki prasą, a następnie dokręcenie elementu gwintowanego do strony Rp. Wymiary pozwalają na zastosowanie w standardowych prowadnicach i podporach dla rur 88,9 mm.

Zastosowanie w instalacjach przemysłowych

Złączka sprawdza się w instalacjach sprężonego powietrza i innych mediach, gdzie wymagana jest wysoka szczelność i niezawodność połączenia stalowego z elementem gwintowanym. Stal węglowa 1.0034 zapewnia odporność mechaniczną, a zewnętrzne cynkowanie ogranicza korozję w warunkach przemysłowych. Prosty kształt ułatwia prowadzenie przewodów w rozdzielniach, punktach poboru i przyłączeniach armatury. Dzięki kompatybilności z systemem Mapress C-Stahl instalator uzyskuje spójne rozwiązanie prasowe bez konieczności spawania, a użytkownik końcowy zyskuje trwałe połączenie łatwe w serwisowaniu.
