Złączka przejściowa Geberit Mapress C-Stahl z gwintem zewnętrznym i końcówką wsuwaną: d=12mm, R=3/8'' 21930

Przejście z rur stalowych na gwint zewnętrzny w systemach Mapress C-Stahl

Przejście z końcówką wsuwaną 12 mm na gwint zewnętrzny gazowy stożkowy R 3/8'' pozwala łączyć odcinki rur stalowych Mapress C-Stahl z armaturą, zaworami i elementami wyposażenia posiadającymi gwint BSPT. Prosty kształt z kątem 0° zapewnia liniowe prowadzenie medium bez dodatkowych kolan, a konstrukcja przeznaczona do rur systemowych ułatwia budowę instalacji wodnych, grzewczych i przemysłowych ze stali.

Konstrukcja i materiały

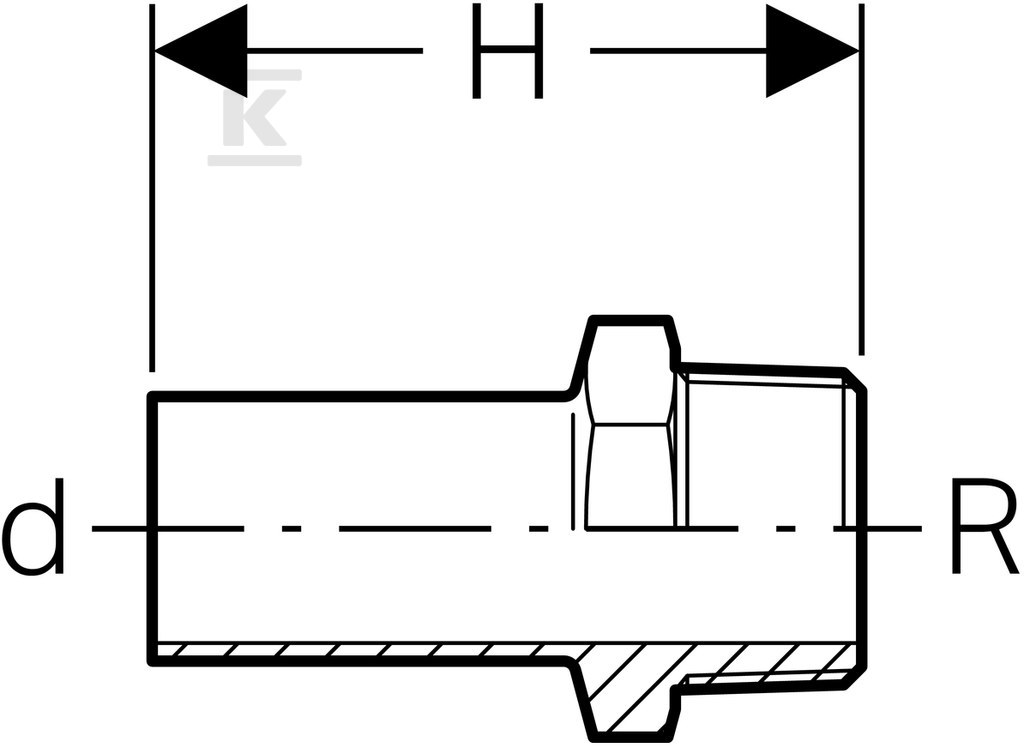

Oba połączenia wykonane są ze stali niestopowej 1.0034 E195 wg EN 10305, oznaczonej jako St 34.2. Powierzchnia zewnętrzna jest zabezpieczona ocynkiem galwanicznym/elektrycznym, natomiast powierzchnie robocze pozostają w stanie surowym. Końcówka wciskowa przeznaczona do rury o średnicy zewnętrznej 12 mm ma długość 32 mm, grubość ścianki 1,2 mm i kod profilu M do szczęk zaciskowych. Strona gwintowana ma długość 16 mm, gwint zewnętrzny gazowy stożkowy BSPT-R R 3/8'' zgodny z ISO 7-1 / EN 10226-1 oraz ten sam kod profilu M. Całkowita długość złączki wynosi 48 mm. Konstrukcja charakteryzuje się wysoką wytrzymałością na rozciąganie, co przekłada się na stabilność połączenia w instalacjach poddawanych obciążeniom mechanicznym i termicznym.

Montaż i parametry użytkowe

Połączenie 1 typu końcówka wciskowa współpracuje z rurami systemowymi Mapress C-Stahl i jest przeznaczone do zaciskania mechanicznego. Brak uszczelek w zestawie oznacza, że szczelność uzyskuje się poprzez profil zaciskowy i odpowiedni materiał rury. Strona gwintowa umożliwia dokręcenie do elementów z gwintem stożkowym BSPT, bez potrzeby dodatkowych uszczelek przy prawidłowym wykonaniu połączenia. Złączka nie posiada odpowietrznika, zaworu spustowego ani redukcji, jest elementem prostym, niezaślepionym. Dzięki ocynkowi zewnętrznemu element lepiej znosi warunki montażowe i transport, a stal St 34.2 zapewnia spójność materiałową z resztą systemu C-Stahl.

Zastosowanie w instalacjach

Rozwiązanie sprawdza się tam, gdzie instalacja stalowa musi zostać zakończona na armaturze gwintowanej, np. przy podłączeniu zaworów odcinających, filtrów, reduktorów ciśnienia czy przyłączy do urządzeń. Nominalna średnica połączenia wciskowego DN 10 i gwint R 3/8'' o nominale 10 pozwalają na zachowanie ciągłości przekroju w typowych obiegach grzewczych i instalacjach wody użytkowej. Prosta geometria ułatwia montaż w ograniczonej przestrzeni, a parametry materiałowe zgodne z EN 10305 czynią złączkę elementem kompatybilnym z pozostałymi komponentami Mapress C-Stahl.
