Złączka przejściowa Geberit Mapress C-Stahl z gwintem zewnętrznym i końcówką wsuwaną: d=18mm, R=3/4'' 21934

Przejściowe połączenie prasowe stalowe z gwintem zewnętrznym 3/4'' dla rur 18 mm

Proste przejście między rurą systemową Geberit Mapress C-Stahl o średnicy zewnętrznej 18 mm a armaturą lub elementem z gwintem zewnętrznym 3/4''. Jedna strona to końcówka wciskowa do połączenia prasowego, druga to stożkowy gwint gazowy BSPT-R. Dzięki temu można szybko zamknąć odcinek stalowy na element gwintowany bez spawania i bez dodatkowych przejściówek.

Konstrukcja i materiały

Korpus wykonano ze stali St 34.2, oznaczenie 1.0034, stal niestopowa E195 wg EN 10305. Oba połączenia, wciskowe i gwintowane, pochodzą z tego samego gatunku materiału, co zapewnia jednorodność zachowania pod obciążeniem. Powierzchnia zewnętrzna obu części jest zabezpieczona ocynkiem galwanicznym/elektrolitycznym, obróbka powierzchni w stanie surowym.

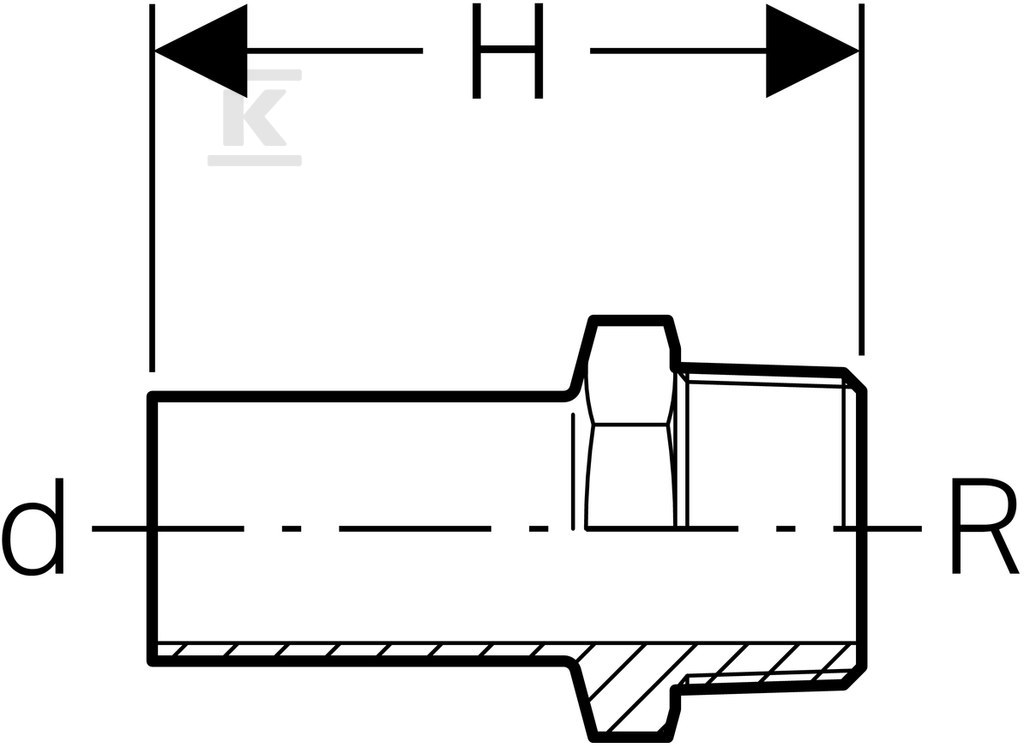

Profil połączenia prasowego i gwintowanego to M, przeznaczony do szczęk zaciskowych systemu Mapress. Końcówka wciskowa ma długość 35 mm i grubość ścianki 1,5 mm, gwint zewnętrzny ma długość 24 mm. Całkowita długość elementu wynosi 59 mm, a kształt jest prosty z kątem łuku 0°. Konstrukcja deklaruje wysoką wytrzymałość na rozciąganie, co przekłada się na stabilność połączenia w instalacjach pracujących pod ciśnieniem.

Montaż w systemie Mapress C-Stahl

Połączenie 1 to końcówka wciskowa dla rury o średnicy zewnętrznej 18 mm, nominalnie DN 15. Połączenie 2 to gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1, nominalnie 3/4 cala, co odpowiada średnicy 20 mm. Element jest klasyfikowany jako rura systemowa i przeznaczony do montażu prasowego.

• montaż bez uszczelek, bez odpowietrznika i bez zaworu spustowego
• brak redukcji, element prosty, nie zaślepiony
• kompatybilny z narzędziami do prasowania z profilem M

Dzięki stożkowemu gwintowi BSPT-R uzyskuje się szczelne połączenie z elementami gwintowanymi zgodnie z normą EN 10226-1, bez konieczności stosowania dodatkowych uszczelek na gwincie.

Zastosowanie w instalacjach przemysłowych i sanitarnych

• łączenie odcinków rurowych 18 mm z armaturą, zaworami lub przyłączami gwintowanymi 3/4''
• szybkie przejście z technologii prasowej na gwintowaną w jednym elemencie
• jednolita stalowa konstrukcja bez mieszania materiałów w strefie połączenia

Rozwiązanie sprawdza się tam, gdzie potrzebne jest trwałe i powtarzalne połączenie stalowe, a montaż prasowy ma ograniczyć czas prac i liczbę operacji na budowie.
