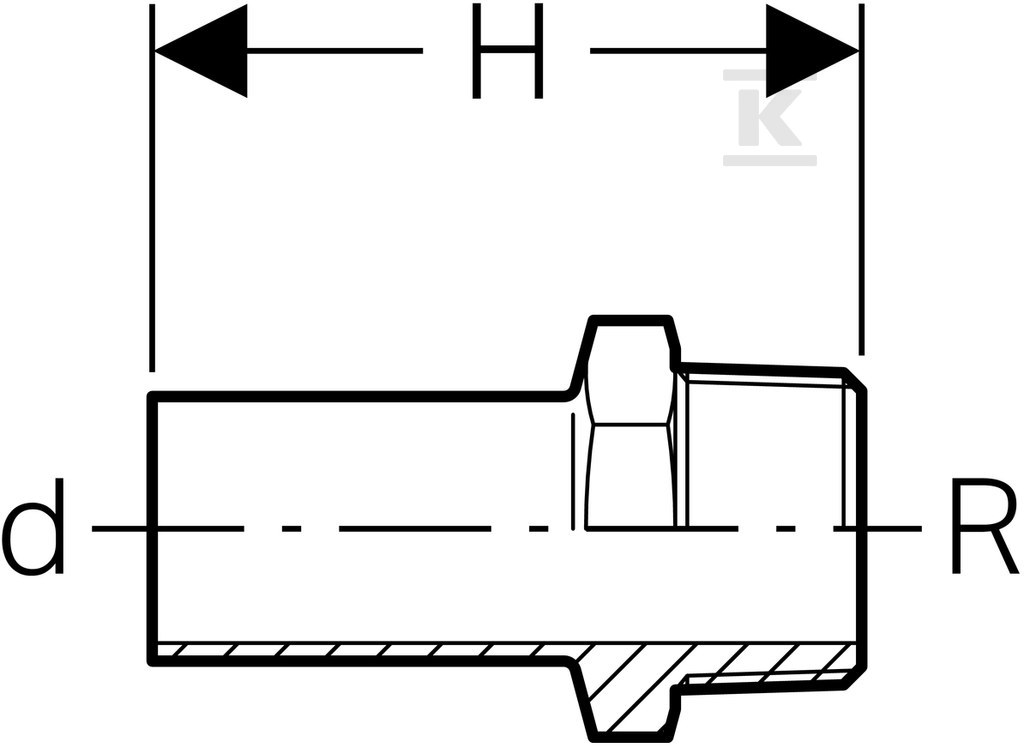

Złączka przejściowa Geberit Mapress C-Stahl z gwintem zewnętrznym i końcówką wsuwaną: d=22mm, R=1/2'' 21935

Przejście z rury stalowej 22 mm na gwint zewnętrzny R 1/2 w systemie Mapress C-Stahl

Proste, proste przejście umożliwia szybkie połączenie odcinka rury stalowej Mapress C-Stahl o średnicy zewnętrznej 22 mm z armaturą lub elementami instalacji posiadającymi gwint zewnętrzny gazowy stożkowy R 1/2. Końcówka wciskowa po stronie rurowej współpracuje z profilem zaciskowym M, a strona gwintowana pozwala na dokręcenie standardowych elementów instalacji bez dodatkowych przejściówek. Całość ma długość 57 mm, co ułatwia montaż w ciasnych przestrzeniach i zachowuje zwartą geometrię trasy.

Konstrukcja i materiały

Oba połączenia wykonane są ze stali niestopowej St 34.2, oznaczenie 1.0034, zgodnej z EN 10305 jako E195. Stal zapewnia wysoką wytrzymałość na rozciąganie, istotną przy połączeniach narażonych na obciążenia mechaniczne i pulsacje ciśnienia. Powierzchnia zewnętrzna obu części jest zabezpieczona ocynkiem galwanicznym/elektrycznym, co ogranicza korozję w typowych warunkach instalacji wodnych i grzewczych. Obróbka powierzchni pozostaje w stanie surowym, a kształt jest prosty z kątem łuku 0°, bez redukcji, zaślepienia, odpowietrznika ani zaworu spustowego. Końcówka wciskowa ma długość 35 mm i grubość ścianki 1,5 mm, strona gwintowana ma długość 22 mm.

Montaż i zastosowanie w instalacji

Po stronie rurowej stosowana jest końcówka wciskowa DN 20 do rury o średnicy zewnętrznej 22 mm, przeznaczona do połączenia systemowego z rurą Mapress C-Stahl. Po stronie gwintowanej znajduje się gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1, nominalnie 1/2 cala, co odpowiada średnicy wewnętrznej 15 mm. Kod profilu M na obu końcach pozwala na użycie standardowych szczęk zaciskowych Mapress. Brak uszczelek w konstrukcji oznacza, że szczelność połączenia wciskowego uzyskiwana jest przez zacisk pierścieniowy, a szczelność gwintu przez uszczelnienie koniczne. Element sprawdza się jako adapter przy podłączeniu zaworów, grzejników, pomp czy armatury gwintowanej do sztywnej trasy stalowej.

Parametry użytkowe i zgodność

Urządzenie jest elementem systemowym Mapress C-Stahl, przeznaczonym do instalacji z rurą stalową. Materiał 1.0034 E195 zapewnia stabilność wymiarową i odporność mechaniczną w instalacjach wodnych, grzewczych i przemysłowych. Zewnętrzne cynkowanie galwaniczne wspiera ochronę antykorozyjną w środowisku wewnętrznym. Prosta geometria i brak dodatkowych elementów ułatwiają kontrolę jakości montażu oraz późniejszą inspekcję.
