Złączka przejściowa Geberit Mapress C-Stahl z gwintem zewnętrznym i końcówką wsuwaną: d=22mm, R=3/4'' 21936

Przejście prasowane ze stali węglowej na gwint zewnętrzny R 3/4"

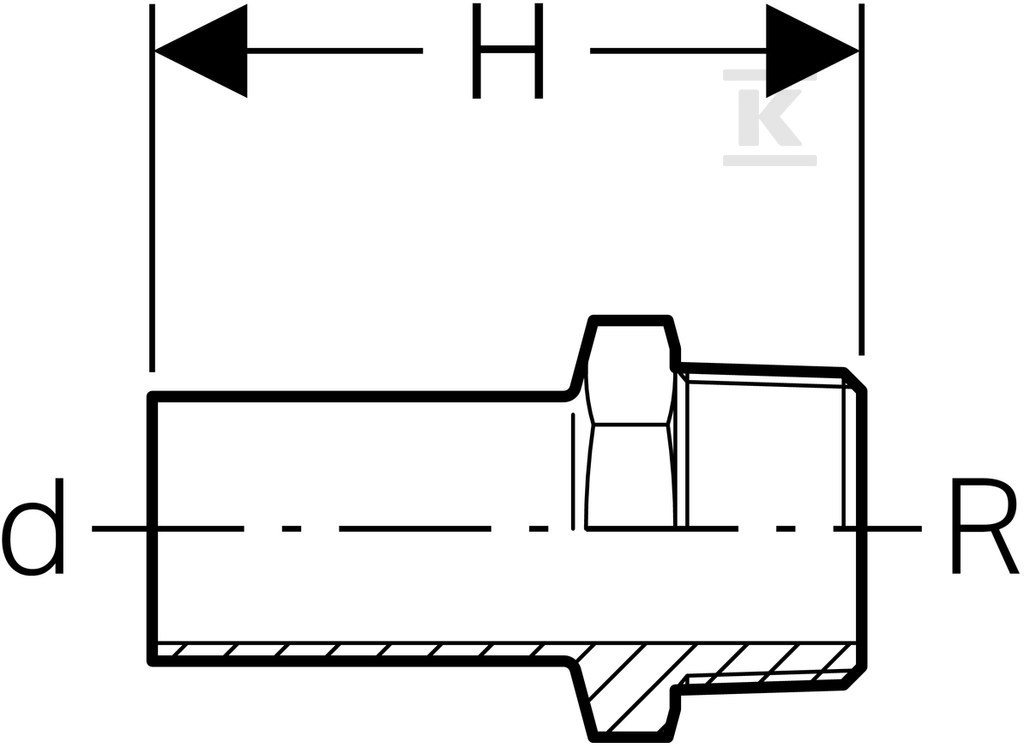

Złączka przejściowa z systemu Mapress C-Stahl łączy rurę stalową o średnicy zewnętrznej 22 mm z gwintem zewnętrznym gazowym stożkowym BSPT-R 3/4 cala. Prosty kształt o długości 59 mm umożliwia szybkie przejście z odcinka prasowanego na armaturę lub element z gwintem zewnętrznym bez dodatkowych przejściówek. Końcówka wsuwana przeznaczona jest do rur systemowych DN 20, a strona gwintowana ma długość 23 mm.

Budowa i materiały

Oba połączenia wykonane są ze stali niestopowej 1.0034 E195 wg EN 10305, oznaczonej jako St 34.2. Materiał połączenia 1 i połączenia 2 ma obróbkę powierzchni w stanie surowym, a zewnętrzna powierzchnia jest zabezpieczona ocynkiem galwanicznym/elektrolitycznym. Grubość ścianki połączenia wsuwanego wynosi 1,5 mm, a element charakteryzuje się wysoką wytrzymałością na rozciąganie. Kod profilu połączenia 1 i połączenia 2 to M, co oznacza standardowy profil do prasowania w systemie Mapress. Długość części wsuwanej to 36 mm, co zapewnia stabilne osadzenie rury 22 mm.

Połączenia i zastosowanie

Połączenie 1 to końcówka wciskowa do rury systemowej o średnicy zewnętrznej 22 mm, DN 20. Połączenie 2 to gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1, 3/4 cala. Kąt łuku wynosi 0°, model jest prosty, nieredukcyjny i niezaślepiony. Złączka nie posiada uszczelek, odpowietrznika ani zaworu spustowego. Przeznaczona jest do instalacji wykonanych w technologii prasowania Mapress C-Stahl.

Montaż i warunki pracy

Montaż odbywa się poprzez wsunięcie rury stalowej 22 mm w końcówkę wciskową i dociśnięcie złącza prasą. Strona gwintowana pozwala na bezpośrednie połączenie z elementami armatury z gwintem stożkowym R 3/4 bez dodatkowych uszczelek. Zewnętrzne ocynkowanie ogranicza korozję. Stalowa konstrukcja zapewnia trwałość mechaniczną i odporność na obciążenia rozciągające w połączeniach prostych.
