Złączka przejściowa Geberit Mapress C-Stahl z gwintem zewnętrznym i końcówką wsuwaną: d=28mm, R=1'' 21937

Połączenie prasowe stalowe 28 mm z gwintem zewnętrznym R 1"

Przejściówka przeznaczona do łączenia rury systemowej Geberit Mapress C-Stahl o średnicy zewnętrznej 28 mm z elementem gwintowanym R 1". Prosty kształt bez kolanka umożliwia bezpośrednie przejście z końcówki wciskowej na gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1. Rozwiązanie jest dedykowane do instalacji przemysłowych i technicznych, gdzie wymagane jest pewne i szczelne połączenie prasowe z częścią gwintowaną.

Konstrukcja i materiały

Oba połączenia wykonane są ze stali niestopowej 1.0034 E195 wg EN 10305, oznaczonej jako St 34.2. Powierzchnia zewnętrzna jest zabezpieczona ocynkiem galwanicznym/elektrolitycznym, natomiast powierzchnie połączeń pozostają w stanie surowym. Profil do zacisku prasowego to M-Kontur, stosowany w systemie Mapress C-Stahl. Złączka ma formę prostą, kąt łuku 0°, bez odpowietrznika i bez zaworu spustowego. Konstrukcja zapewnia wysoką wytrzymałość na rozciąganie, co przekłada się na stabilność połączenia w obwodach poddanych obciążeniom mechanicznym i ciśnieniowym.

• stal niestopowa 1.0034 E195, St 34.2
• ocynk galwaniczny/elektrolityczny na zewnątrz
• profil prasowy M do szczęk zaciskowych
• wysoka wytrzymałość na rozciąganie
• brak uszczelek w konstrukcji połączenia

Zastosowanie i montaż

Złączka służy jako element przejściowy w systemie rur stalowych Mapress C-Stahl. Końcówka wciskowa o długości 41 mm współpracuje z rurą 28 mm i jest przeznaczona do połączenia metodą prasowania. Druga strona z gwintem zewnętrznym gazowym stożkowym R 1" o długości 25 mm umożliwia dokręcenie standardowych elementów armatury i przyłączy gwintowanych. Dzięki temu można szybko wprowadzić odgałęzienie lub zakończenie instalacji bez spawania.

W praktyce instalatorzy wykorzystują ją w instalacjach sprężonego powietrza, gdzie system Mapress C-Stahl gwarantuje wysoką szczelność i niezawodność. Montaż odbywa się przy użyciu narzędzi prasujących z szczękami do profilu M. Połączenie jest systemowe, co oznacza pełną kompatybilność z rurami i kształtkami Mapress C-Stahl.

Wymiary i zgodność systemowa

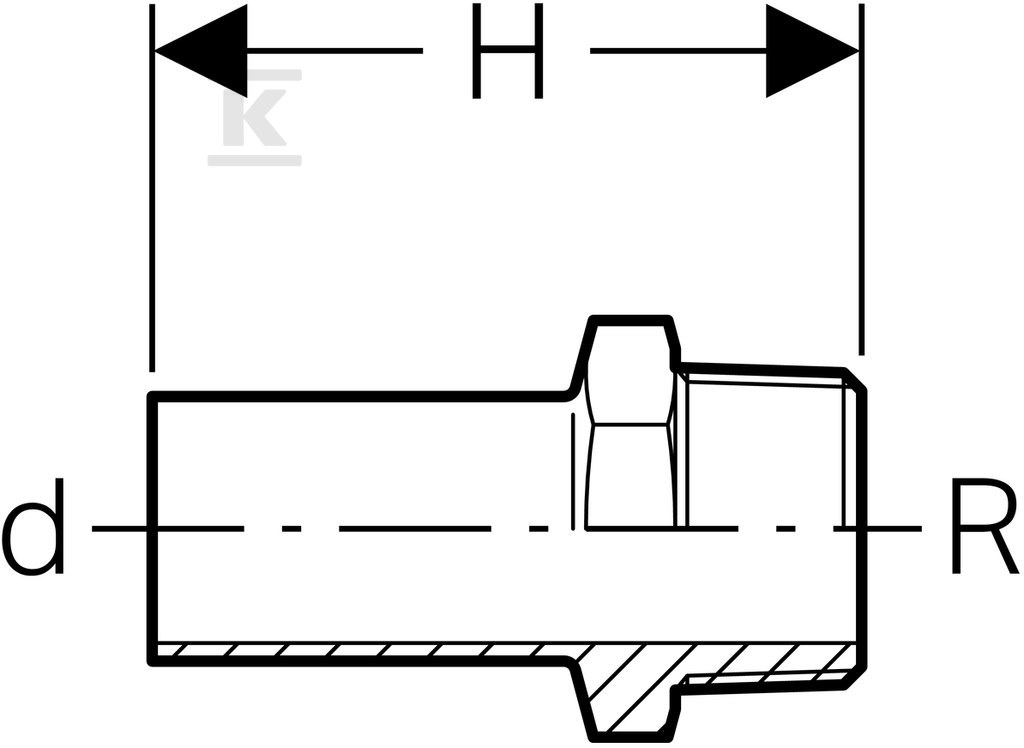

Całkowita długość złączki wynosi 66 mm. Połączenie prasowe ma średnicę nominalną DN 25 i średnicę zewnętrzną rury 28 mm przy grubości ścianki 1,5 mm. Gwint zewnętrzny to R 1", co odpowiada średnicy nominalnej połączenia 2 na poziomie 1 cal, 25 mm. Złącze jest proste, nieredukcyjne i niezabite.

Zgodność z normą EN 10305 dla stali 1.0034 E195 oraz z wymaganiami systemu Mapress C-Stahl pozwala na stosowanie złączki w instalacjach przemysłowych wymagających trwałego połączenia prasowego ze standardowym gwintem rurowym.
