Złączka przejściowa Geberit Mapress C-Stahl z gwintem zewnętrznym i końcówką wsuwaną: d=35mm, R=1 1/4'' 21938

Złączka przejściowa Mapress C-Stahl do łączenia rur stalowych z elementami gwintowanymi

Prosta złączka przejściowa przeznaczona do systemu Geberit Mapress C-Stahl umożliwia połączenie rury stalowej z końcówką wciskową z armaturą lub elementem wyposażonym w gwint zewnętrzny gazowy stożkowy. Wykonanie ze stali niestopowej 1.0034 E195 wg EN 10305 zapewnia wysoką wytrzymałość na rozciąganie, a zewnętrzne zabezpieczenie ocynkiem galwanicznym/elektrolitycznym chroni przed korozją w instalacjach wodnych i grzewczych. Kształt prosty z kątem łuku 0° pozwala na prowadzenie instalacji w linii prostej bez dodatkowych kolan.

Materiał, powłoka i wytrzymałość

Oba połączenia wykonane są ze stali St 34.2, oznaczenie 1.0034. Powierzchnia obu końcówek pozostaje w stanie surowym, natomiast zewnętrzna strona elementu jest ocynkowana galwanicznie/elektrolitycznie. Stal niestopowa 1.0034 E195 zapewnia stabilność wymiarową i odporność mechaniczną wymaganą w instalacjach ciśnieniowych. Deklarowana wysoka wytrzymałość na rozciąganie przekłada się na pewność połączenia w warunkach pracy z obciążeniami dynamicznymi, typowymi dla instalacji grzewczych i wodnych.

Konstrukcja połączenia wciskowego i gwintowego BSPT-R

Połączenie 1 to końcówka wciskowa do rury systemowej o średnicy zewnętrznej 35 mm i średnicy nominalnej DN 32. Długość części wciskowej wynosi 53 mm, grubość ścianki 1,5 mm, a kod profilu do szczęk zaciskowych to M. Połączenie realizowane jest metodą prasowania, bez uszczelek w konstrukcji złączki.

Połączenie 2 to gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1 o rozmiarze 1 1/4 cala, co odpowiada średnicy nominalnej 32. Długość gwintowanej części to 27 mm, kod profilu do szczęk zaciskowych również M. Stożkowy gwint BSPT zapewnia szczelność połączenia z elementami gwintowanymi bez dodatkowych uszczelek przy prawidłowym dokręceniu.

Wymiary, profil zaciskowy i warunki montażu

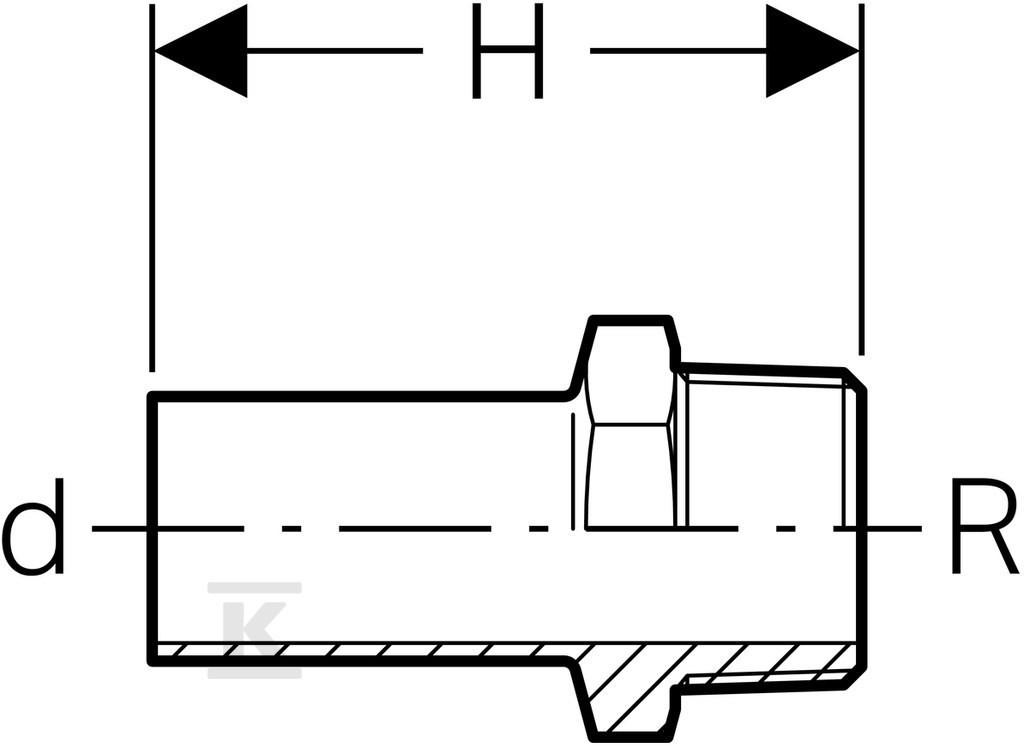

Całkowita długość złączki wynosi 80 mm. Prosty kształt ułatwia montaż w ograniczonej przestrzeni i pozwala na szybkie przejście z odcinka rurowego na element gwintowany. Profil M na obu końcach jest kompatybilny ze szczękami zaciskowymi systemu Mapress C-Stahl, co zapewnia powtarzalność procesu prasowania.

Złączka nie jest modelem redukcyjnym, nie jest zaślepiona, nie posiada odpowietrznika ani zaworu spustowego. Przeznaczona jest do pracy w instalacjach z rurą systemową, w których wymagane jest trwałe połączenie stalowe z armaturą gwintowaną.
