Złączka przejściowa Geberit Mapress C-Stahl z gwintem zewnętrznym i końcówką wsuwaną: d=42mm, R=1 1/2'' 21939

Przejście z końcówki wciskowej 42 mm na gwint zewnętrzny R 1 1/2" w systemie Mapress C-Stahl

Proste przejście prasowe łączy rurę stalową systemu Mapress C-Stahl o średnicy zewnętrznej 42 mm, DN 40 z armaturą lub elementem gwintowanym R 1 1/2". Jedna strona ma końcówkę wciskową do połączenia prasowego z profilem M, druga stronę stanowi gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1. Kształt prosty, kąt łuku 0°, bez redukcji, bez uszczelek, bez odpowietrznika i bez zaworu spustowego. Całość wykonana jest ze stali niestopowej St 34.2, 1.0034, E195 wg EN 10305, z zewnętrznym zabezpieczeniem ocynk galwaniczny/elektrolityczny. Obróbka powierzchni połączeń w stanie surowym, wysoka wytrzymałość na rozciąganie.

Budowa i materiał

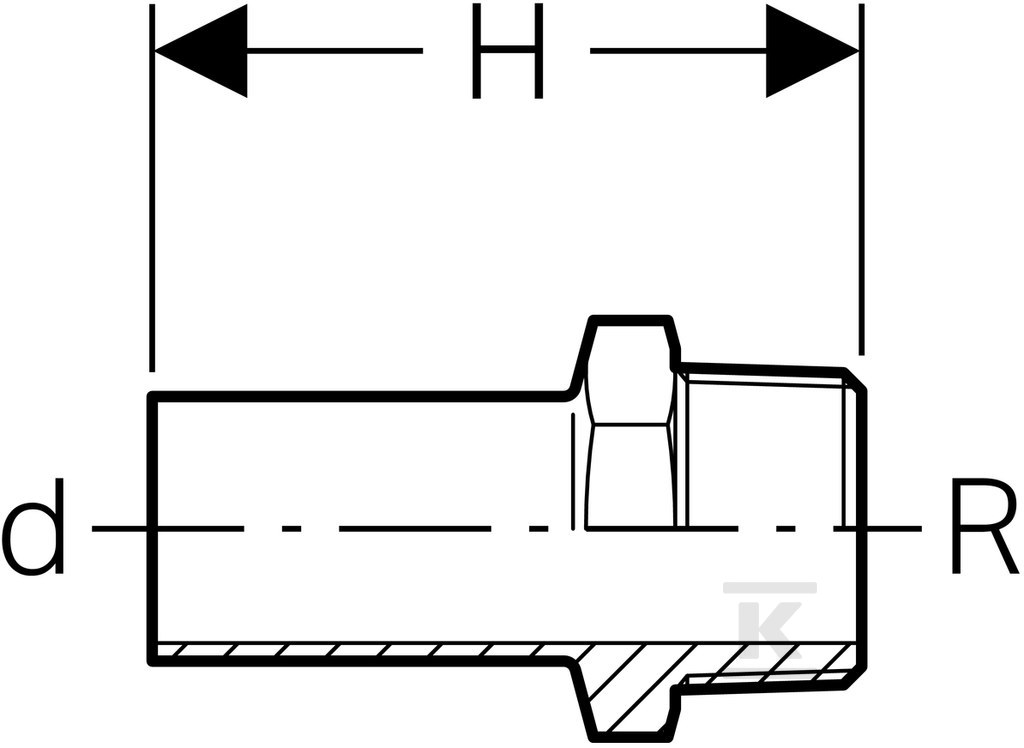

Korpus wykonany jest ze stali niestopowej 1.0034 E195, gatunek St 34.2, stosowanej w systemie Mapress C-Stahl. Stal zapewnia dobrą wytrzymałość mechaniczną i odporność na obciążenia instalacyjne, a także wysoką wytrzymałość na rozciąganie deklarowaną dla tego typu złączki. Powierzchnia zewnętrzna jest ocynkowana galwanicznie/elektrolitycznie, co ogranicza korozję w typowych warunkach instalacji wodnych i grzewczych. Połączenie 1 to końcówka wciskowa do rury 42 mm o grubości ścianki 1,5 mm, z profilem M przeznaczonym do szczęk zaciskowych. Długość części wciskowej wynosi 64 mm. Połączenie 2 to gwint zewnętrzny gazowy stożkowy BSPT-R, długość gwintu 27 mm, z profilem M na części prasowej. Całkowita długość elementu to 91 mm. Rura systemowa, prosty kształt, brak modelu redukcyjnego.

Zastosowanie i warunki pracy

Złączka przeznaczona jest do instalacji z wodą grzewczą, wodą chłodzącą bez środka przeciw zamarzaniu oraz z wodą chłodzącą ze środkiem przeciw zamarzaniu. Nadaje się do wody do ogrzewania miejskiego do maksymalnie 120 °C, do wody gaśniczej mokrej oraz do instalacji sprinklerowych mokrych. Może być stosowana w instalacjach sprężonego powietrza klasy czystości oleju 0-3 oraz do gazów obojętnych, np. azotu. Zakres zastosowań obejmuje instalacje w budownictwie mieszkaniowym, przemysłowe i w budownictwie okrętowym. Stal niestopowa 1.0034 E195 zapewnia kompatybilność z typowymi mediami instalacyjnymi w systemach Mapress C-Stahl.

Montaż i wymiary geometryczne

Montaż odbywa się metodą prasowania na rurze stalowej 42 mm, DN 40, z zachowaniem profilu M. Po stronie gwintowej możliwe jest połączenie z elementami z gwintem wewnętrznym R 1 1/2" zgodnym z BSPT. Długość połączenia wciskowego 64 mm ułatwia pozycjonowanie w instalacji, a długość części gwintowej 27 mm zapewnia wystarczającą długość gwintu do uszczelnienia. Element jest prosty, bez załamań, co upraszcza prowadzenie przewodów. Brak uszczelek w konstrukcji oznacza, że szczelność połączenia prasowego uzyskiwana jest przez zacisk pierścienia na profil M, a szczelność gwintu przez odpowiednie uszczelnienie gwintu stożkowego.
