Złączka przejściowa Geberit Mapress C-Stahl z gwintem zewnętrznym i końcówką wsuwaną: d=54mm, R=2'' 21940

Złączka przejściowa do łączenia rury stalowej Mapress C-Stahl z gwintem zewnętrznym

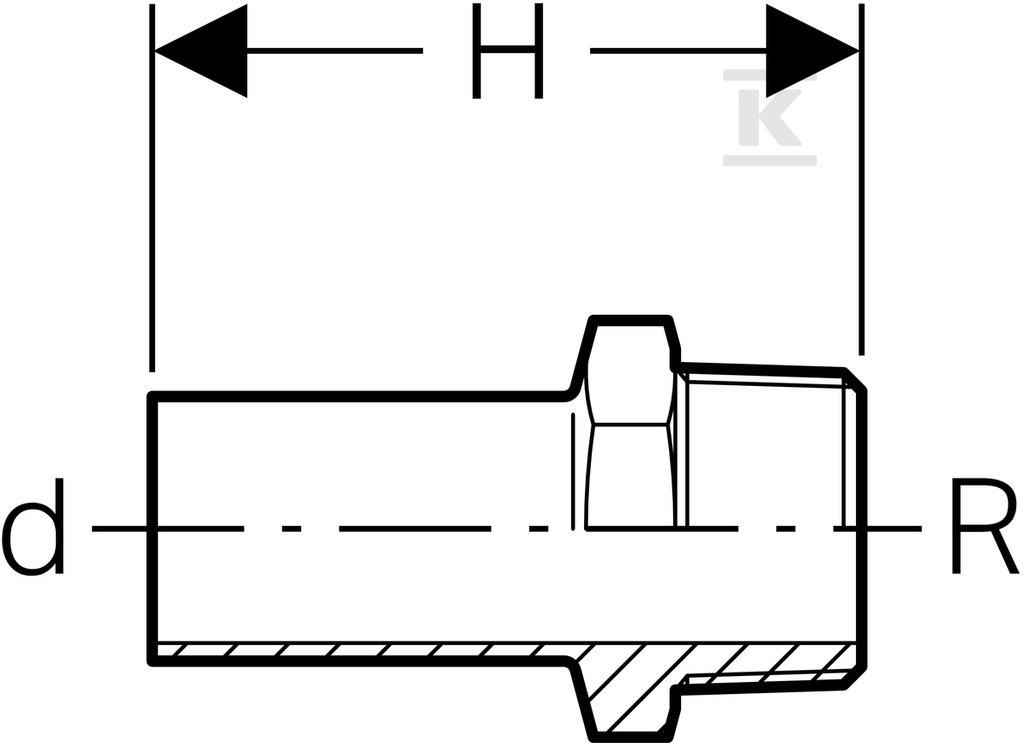

Prosty element przejściowy łączy rurę systemową stalową o średnicy zewnętrznej 54 mm, DN 50 z gwintem zewnętrznym gazowym stożkowym R 2". Wykonany jest ze stali niestopowej 1.0034 E195, gatunek St 34.2, zgodnej z DIN EN 10305. Powierzchnia zewnętrzna jest zabezpieczona ocynkiem galwanicznym/elektrolitycznym, co ogranicza korozję w instalacjach zamkniętych. Całkowita długość wynosi 102 mm, a kształt jest prosty z kątem 0 °. Końcówka wciskowa przeznaczona jest do rur systemu Geberit Mapress C-Stahl, a połączenie gwintowane umożliwia dowiązanie armatury lub elementów z gwintem wewnętrznym BSPT-R wg ISO 7-1 / EN 10226-1.

Budowa i materiały

Korpus wykonano ze stali St 34.2, 1.0034, o grubości ścianki 1,5 mm w części wciskowej. Zarówno połączenie 1, jak i połączenie 2 mają obróbkę powierzchni w stanie surowym. Profil do szczęk zaciskowych to M dla obu końcówek, co oznacza kompatybilność z prasą Mapress o konturze M. Długość części wciskowej to 66 mm, a długość części gwintowanej to 36 mm. Parametr wysokiej wytrzymałości na rozciąganie jest potwierdzony dla tego wykonania, a element jest klasyfikowany jako rura systemowa.

Zastosowanie i warunki pracy

Złączka przeznaczona jest do instalacji przemysłowych i technicznych, w których wymagane jest połączenie stalowe z elementem gwintowanym. Sprawdzi się w:

• zamkniętych instalacjach ciepłej wody grzewczej,
• obiegach chłodniczych,
• przewodach sprężonego powietrza, przy założeniu powietrza osuszonego,
• instalacjach sprinklerowych i podobnych,
• instalacjach przemysłowych i ogólnych instalacji rurowych.

Materiał C-Stahl nie jest przeznaczony do wody pitnej. W systemie Mapress C-Stahl maksymalne ciśnienie robocze wynosi do 16 bar. Połączenie prasowe jest szczelne dopiero po dociśnięciu, przed prasowaniem element jest nieszczelny.

Montaż i kompatybilność systemowa

Końcówka wciskowa przyjmuje rurę o średnicy zewnętrznej 54 mm, DN 50, i jest przeznaczona do wykonania połączenia prasowego z użyciem szczęk lub pierścieni prasujących konturu M. Po stronie gwintu zastosowano gwint zewnętrzny gazowy stożkowy BSPT-R, 2", zgodny z ISO 7-1 / EN 10226-1, co pozwala na uszczelnienie na gwincie z użyciem odpowiednich materiałów uszczelniających. Prosta geometria ułatwia prowadzenie przewodu bez dodatkowych kolan.
