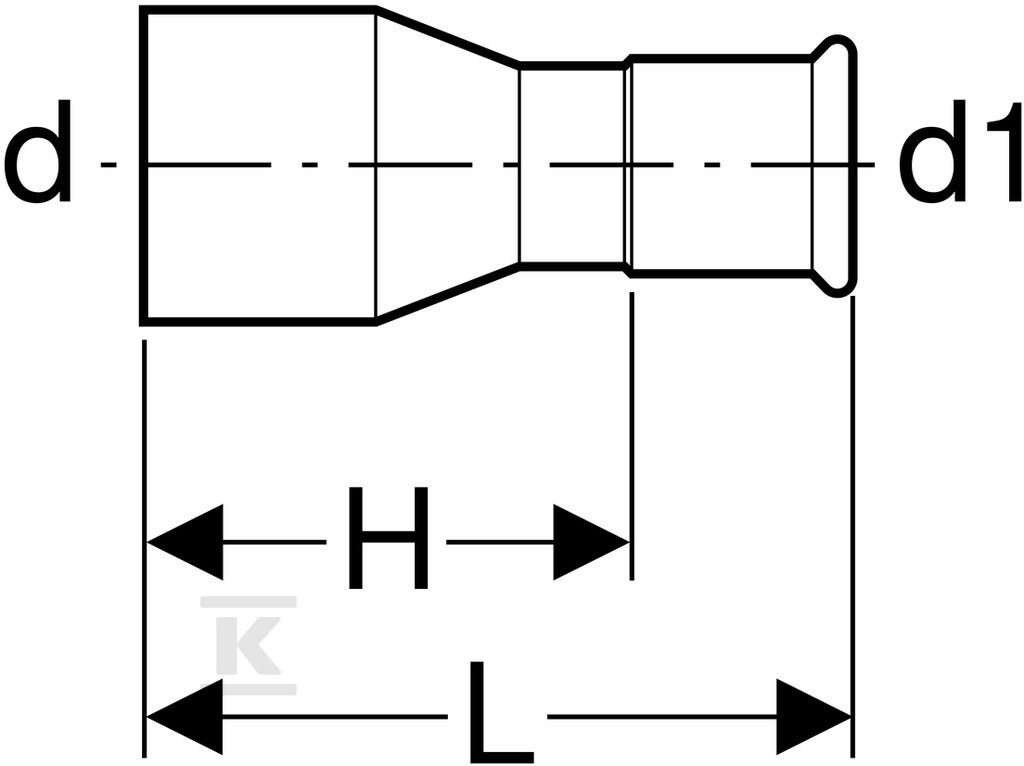

Zwężka Geberit Mapress Edelstahl z końcówką wsuwaną (FKM niebieski): d=18mm, d1=15mm 50133

Redukcyjna zwężka zaprasowywana ze stali nierdzewnej z końcówką wsuwaną

Zwężka przeznaczona do łączenia rur o różnych średnicach w systemach rurowych Mapress Edelstahl. Połączenie 1 to mufa zaciskowa na rurę o średnicy zewnętrznej 18 mm, odpowiadająca DN 15, a połączenie 2 to końcówka wciskowa na rurę 15 mm, odpowiadająca DN 12. Prosty, symetryczny kształt redukcyjny umożliwia płynne przejście średnic bez zmiany kierunku przepływu, co sprawdza się w rozbudowach i korektach instalacji.

Konstrukcja i materiały

Oba połączenia wykonano ze stali nierdzewnej gatunku 316, oznaczenie 1.4401, stal CrNiMo wg EN 10088. Powierzchnia obu części to stan surowy, bez dodatkowego zabezpieczenia, z grubością ścianki 1 mm. Długość całkowita każdego połączenia wynosi 28 mm, a długość robocza to 20 mm, co daje stabilny chwyt zaprasowywany i wsuwany.

Uszczelnienie zapewnia pierścień z FPM/FKM, kauczuku fluorowego, w wersji niebieskiej. Mufa zaprasowywana ma czarną zaślepkę ochronną. Wskaźnik zaciśnięcia jest symetryczny i czytelny po montażu. Element jest wolny od substancji zakłócających proces lakierowania, LABS-free, co ułatwia prace wykończeniowe w otoczeniu.

Zastosowanie i odporność na media

Zwężka jest elementem rury systemowej z uszczelkami, przeznaczonym do instalacji przemysłowych, solarnych i okrętowych. Maksymalne ciśnienie robocze przy 20 °C to 16 bar.

Stosowana jest do:

• chemikaliów i płynów technicznych
• wody ciepłowniczej do 140 °C
• nośników ciepła w technice solarnej
• olejów mineralnych i smarnych
• paliw, w tym oleju napędowego
• sprężonego powietrza w klasie czystości oleju 0-4
• gazów przemysłowych, np. acetylenu i gazów ochronnych do spawania

Odporność materiału 1.4401 oraz uszczelki FKM pozwala na pracę w instalacjach solarnych, przemysłowych i w budownictwie okrętowym, gdzie wymagana jest odporność na korozję i szeroki zakres temperatur roboczych.

Montaż i identyfikacja

Model prosty, niewychylny, o kącie łuku 0 °, bez odpowietrznika i bez zaworu spustowego. Połączenie 1 to mufa zaciskowa zaprasowywana, połączenie 2 to końcówka wciskowa.

Dzięki oznaczeniom na elemencie i czytelnemu wskaźnikowi zaciśnięcia kontrola prawidłowego montażu jest szybka zarówno dla instalatora, jak i przy odbiorze przez użytkownika końcowego.
