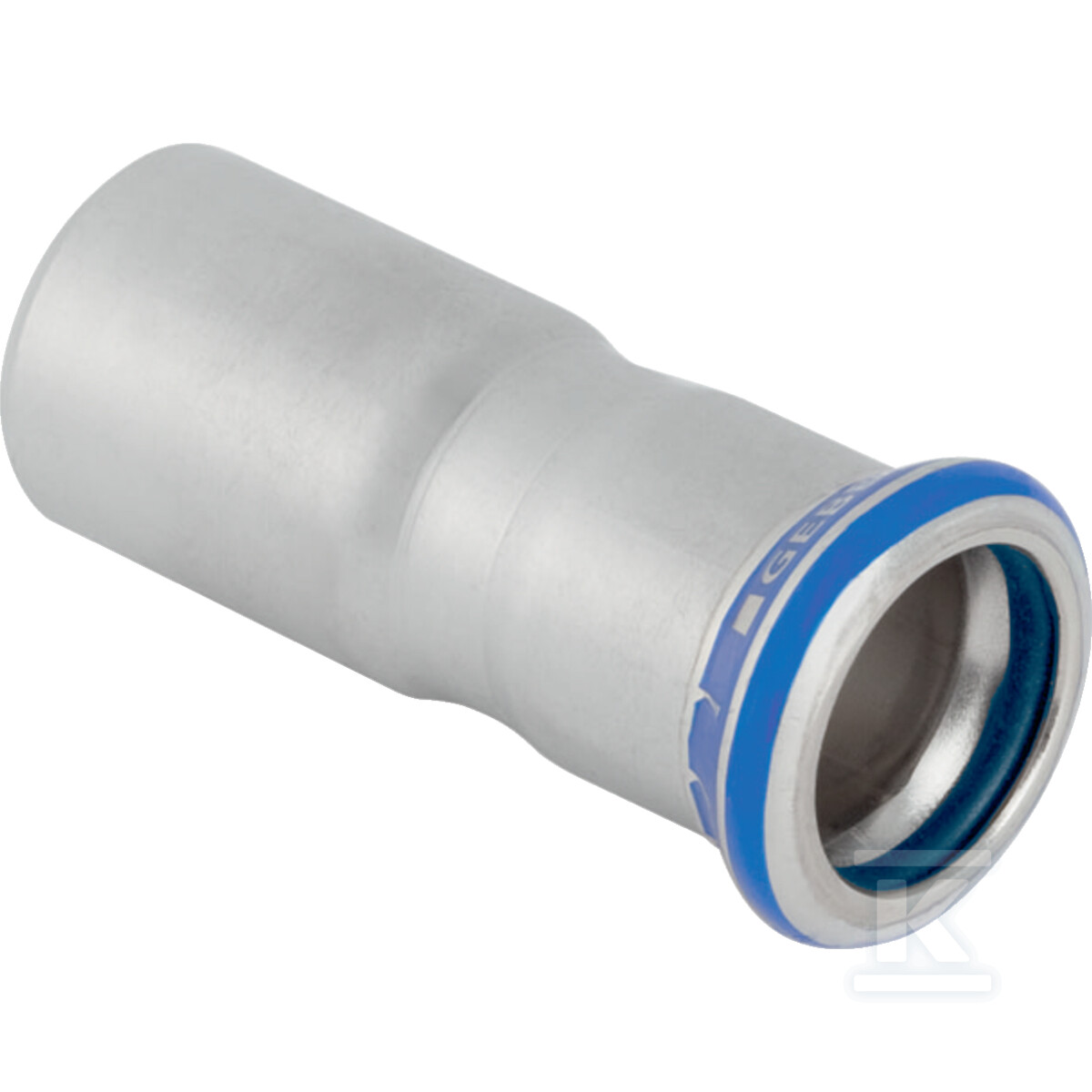

Zwężka Geberit Mapress Edelstahl z końcówką wsuwaną (FKM niebieski): d=22mm, d1=18mm 50135

Redukcyjna zwężka zaprasowywana z końcówką wciskową do systemu Mapress Edelstahl

Prosta, symetryczna zwężka przeznaczona do redukcji średnicy w instalacjach ze stali nierdzewnej. Połączenie 1 to mufa zaciskowa pod rurę o średnicy zewnętrznej 22 mm, DN 20, z grubością ścianki 1,2 mm. Połączenie 2 to końcówka wciskowa pod rurę o średnicy zewnętrznej 18 mm, DN 15, z grubością ścianki 1 mm. Oba końce mają długość 29 mm, z czego długość robocza wynosi 20 mm, co ułatwia precyzyjne osadzenie i kontrolę głębokości wciskania.

Konstrukcja i materiały

Korpus wykonany jest ze stali nierdzewnej CrNiMo 1.4401, odpowiednik stali 316, wg EN 10088. Powierzchnia obu połączeń pozostaje w stanie surowym, bez dodatkowego zabezpieczenia, co jest typowe dla elementów przeznaczonych do zaprasowania. Uszczelnienie zapewnia pierścień z FPM/FKM, kauczuku fluorowego, w wersji niebieskiej, odporny na agresywne media i wysokie temperatury.

Element ma wskaźnik zaciśnięcia ułatwiający kontrolę prawidłowego wykonania połączenia oraz jest wolny od substancji zakłócających proces lakierowania. Mufa zaprasowywana wyposażona jest w czarną zaślepkę ochronną, a konstrukcja jest zaślepiona. Model prosty, nie mimośrodowy, klasyfikowany jako rura systemowa z uszczelkami.

Zastosowania i warunki pracy

Zwężka pracuje przy maksymalnym ciśnieniu roboczym 16 bar w temperaturze 20 °C. Przeznaczona jest do instalacji z cieczami i gazami technicznymi, w tym:

• chemikalia i płyny techniczne
• woda ciepłownicza do 140 °C
• nośniki ciepła w instalacjach solarnych
• oleje mineralne i smarne
• paliwa, np. olej napędowy
• sprężone powietrze w klasie czystości oleju 0-4
• gazy przemysłowe, np. acetylen i gazy ochronne do spawania

Dzięki materiałowi 1.4401 element sprawdza się w technice solarnej, przemyśle oraz budownictwie okrętowym, gdzie wymagana jest odporność na korozję i media agresywne.

Montaż i kompatybilność

Połączenie 1 typu mufa zaciskowa wymaga zaprasowania, połączenie 2 typu końcówka wciskowa umożliwia szybkie wciśnięcie rury. Symetryczna budowa i wyraźny wskaźnik zaciśnięcia ograniczają ryzyko błędnego montażu. Długość robocza 20 mm na obu końcach zapewnia stabilne osadzenie przy zachowaniu kompaktowych gabarytów. Element współpracuje z rurami systemowymi Mapress Edelstahl i jest gotowy do pracy po prawidłowym dociśnięciu, bez dodatkowych uszczelek montażowych.
