Zwężka Geberit Mapress Edelstahl z końcówką wsuwaną (FKM niebieski): d=28mm, d1=18mm 50137

Profesjonalna redukcja zaprasowywana ze stali nierdzewnej 1.4401

Prosta, koncentryczna zwężka Geberit Mapress Edelstahl łączy mufę zaprasowywaną o średnicy zewnętrznej 28 mm, DN 25 z końcówką wsuwaną o średnicy zewnętrznej 18 mm, DN 15. Rozwiązanie jest przeznaczone do instalacji przemysłowych, solarnych i okrętowych, gdzie wymagana jest trwała redukcja przekroju przy zachowaniu szczelności połączenia prasowanego. Model prosty, bez kąta łuku, z symetrycznym wskaźnikiem zaciśnięcia ułatwia kontrolę prawidłowego wykonania połączenia na budowie.

Konstrukcja i materiały

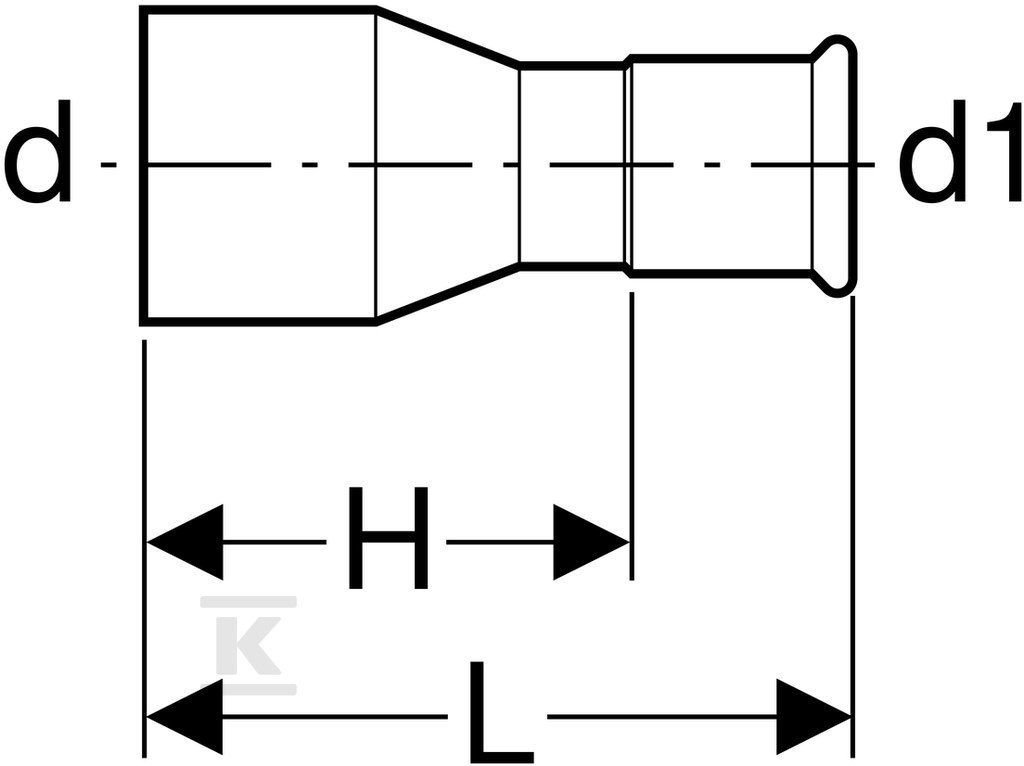

Oba połączenia wykonane są ze stali nierdzewnej gatunku 316, CrNiMo 1.4401 wg EN 10088, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Połączenie 1, mufa zaciskowa, ma grubość ścianki 1,2 mm, długość 32 mm i długość roboczą 20 mm. Połączenie 2, końcówka wciskowa, ma grubość ścianki 1 mm, długość 32 mm i długość roboczą 20 mm. Uszczelnienie zapewnia pierścień z FPM/FKM, kauczuku fluorowego w niebieskim kolorze, odporny na agresywne media. Mufa zaprasowywana wyposażona jest w czarną zaślepkę ochronną. Element jest wolny od substancji zakłócających proces lakierowania, co ma znaczenie przy pracach wykończeniowych. Konstrukcja jest zaślepiona, bez odpowietrznika i zaworu spustowego, przeznaczona jako rura systemowa z uszczelkami.

Zakres zastosowań i odporność

Redukcja pracuje przy maksymalnym ciśnieniu roboczym 16 bar w temperaturze 20 °C. Uszczelka FKM pozwala na zastosowanie przy wodzie ciepłowniczej do 140 °C oraz przy nośnikach ciepła w technice solarnej. Materiał i uszczelnienie sprawdzają się w instalacjach do chemikaliów i płynów technicznych, olejów mineralnych i smarnych, paliw takich jak olej napędowy, sprężonego powietrza w klasie czystości oleju 0-4 oraz gazów przemysłowych, w tym acetylenu i gazów ochronnych do spawania. Dzięki stali 1.4401 element jest dopuszczony do zastosowań w technice solarnej, przemyśle i budownictwie okrętowym. Koncentryczny kształt zapewnia równomierne przejście przekroju bez mimośrodu.

Montaż i parametry pracy

Połączenie 1 typu mufa zaciskowa wymaga standardowego narzędzia do prasowania systemu Mapress. Połączenie 2 typu końcówka wciskowa umożliwia szybkie wprowadzenie rury systemowej o średnicy 18 mm. Długości robocze 20 mm na obu stronach dają stabilne osadzenie i przewidywalny zapas na montaż. Brak elementów dodatkowych upraszcza logistykę i skraca czas instalacji. Stal nierdzewna 1.4401 zapewnia odporność korozyjną w środowiskach wilgotnych i agresywnych, a niebieski pierścień FKM jest łatwo rozpoznawalny podczas kontroli jakości.
