Zwężka Geberit Mapress Edelstahl z końcówką wsuwaną (FKM niebieski): d=28mm, d1=22mm 50138

Redukcja zaprasowywana ze stali nierdzewnej 1.4401 z końcówką wciskową 28/22 mm

Prosta, symetryczna redukcja systemu Geberit Mapress Edelstahl łączy mufę zaprasowywaną 28 mm DN 25 z końcówką wciskową 22 mm DN 20. Rozwiązanie przeznaczone jest do instalacji przemysłowych, solarnych i okrętowych, gdzie wymagana jest trwała zmiana przekroju przy zachowaniu szczelności na uszczelce FKM. Stal CrNiMo 1.4401 w stanie surowym zapewnia odporność na korozję, a niebieska uszczelka fluorowa pozwala na szybką identyfikację zastosowania w instalacjach z agresywnymi mediami.

Konstrukcja i materiały

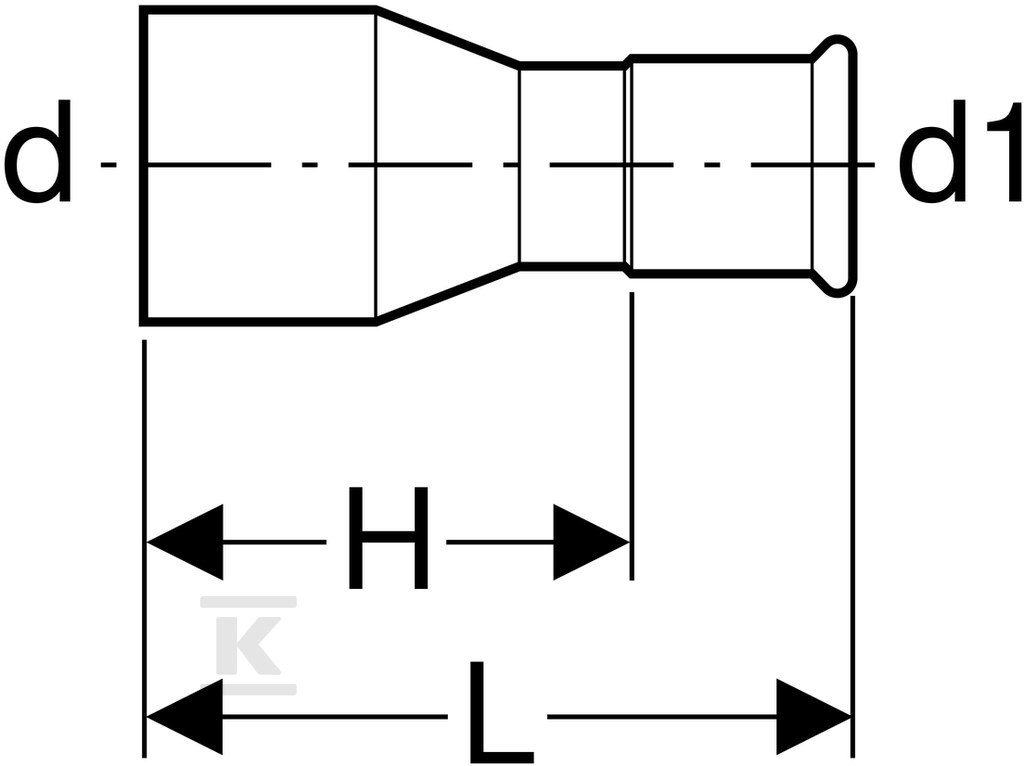

Korpus wykonano ze stali nierdzewnej 316 gatunku 1.4401 wg EN 10088, CrNiMo, w stanie surowym bez dodatkowej obróbki powierzchni. Grubość ścianki obu połączeń wynosi 1,2 mm. Połączenie 1 to mufa zaciskowa o średnicy zewnętrznej rury 28 mm i długości 30 mm, z długością roboczą 21 mm. Połączenie 2 to końcówka wciskowa o średnicy zewnętrznej rury 22 mm i długości 30 mm, z długością roboczą 21 mm. Model jest prosty, redukcyjny, niesymetryczny mimośrodowo, z kątem 0 °. Mufa zaprasowywana ma wskaźnik zaciśnięcia oraz czarną zaślepkę ochronną. Element jest wolny od substancji zakłócających proces lakierowania. Uszczelnienie zapewnia pierścień z FPM/FKM, kauczuku fluorowego, w wersji niebieskiej, co ułatwia rozpoznanie na budowie.

Zakres zastosowań i odporność

Redukcja przeznaczona jest do pracy z cieczami i gazami technicznymi. Sprawdzi się w instalacjach:

• chemikaliów i płynów technicznych,
• wody ciepłowniczej do 140 °C,
• nośników ciepła w technice solarnej,
• olejów mineralnych i smarnych,
• paliw, w tym oleju napędowego,
• sprężonego powietrza w klasie czystości oleju 0-4,
• gazów przemysłowych takich jak acetylen i gazy ochronne do spawania.

Dzięki materiałowi 1.4401 i uszczelce FKM element jest stosowany w technice solarnej, przemyśle oraz budownictwie okrętowym, gdzie wymagana jest odporność na korozję i wysokie temperatury robocze.

Parametry pracy i montaż

Urządzenie pracuje jako rura systemowa z uszczelkami, bez zaworu spustowego i odpowietrznika. Maksymalne ciśnienie robocze przy 20 °C wynosi 16 bar. Końcówka wciskowa umożliwia szybkie połączenie z rurą systemową, a mufa zaciskowa zapewnia trwałe, zaprasowywane połączenie mechaniczne. Konstrukcja prosta i symetryczna ułatwia montaż w linii, bez konieczności dodatkowych kolan czy przejściówek.
