Zwężka Geberit Mapress Edelstahl z końcówką wsuwaną (FKM niebieski): d=54mm, d1=35mm 50152

Redukcja zaprasowywana ze stali nierdzewnej 1.4401 z końcówką wsuwaną do instalacji przemysłowych i solarnych

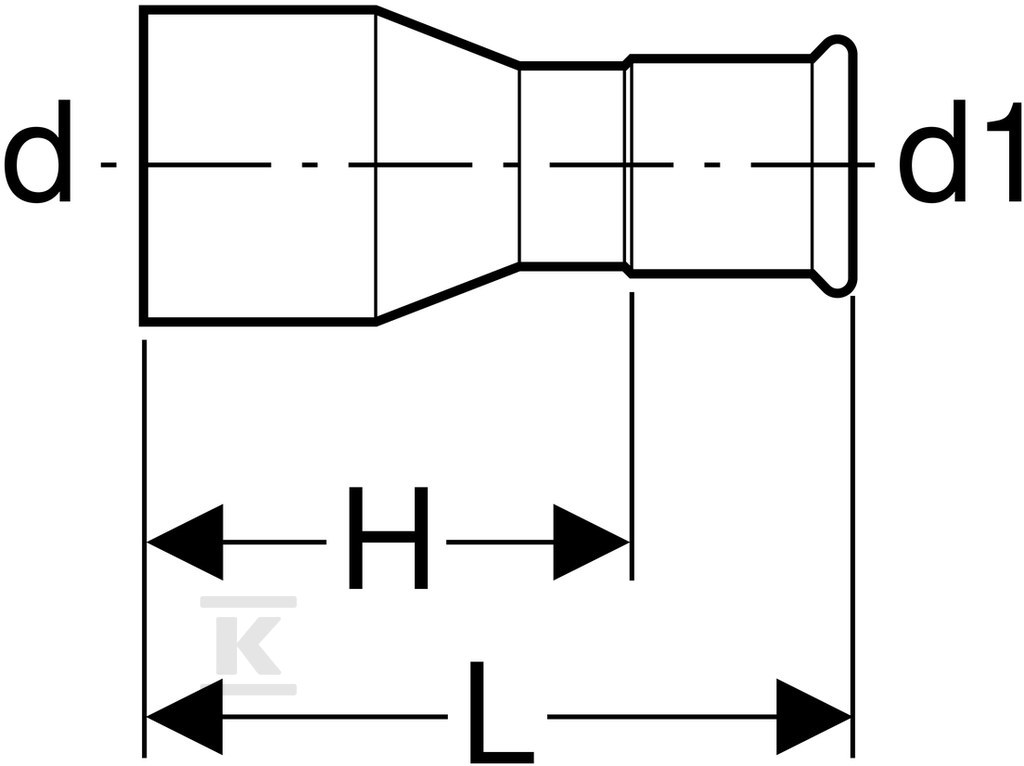

Prosty model redukcyjny łączy mufę zaciskową o średnicy zewnętrznej 54 mm, DN 50 z końcówką wciskową o średnicy zewnętrznej 35 mm, DN 32. Oba końce mają długość 86 mm, a długość robocza wynosi 35 mm, co ułatwia precyzyjne wpięcie w rurę systemową. Uszczelka z niebieskiego FKM zapewnia szczelność w szerokim zakresie mediów, a symetryczny wskaźnik zaciśnięcia pozwala szybko zweryfikować prawidłowe wykonanie połączenia.

Budowa i materiały

Korpus wykonano ze stali nierdzewnej CrNiMo 1.4401 zgodnej z EN 10088, w stanie surowym bez dodatkowej obróbki powierzchni. Zarówno połączenie 1, jak i połączenie 2 mają grubość ścianki 1,5 mm, co zapewnia stabilność mechaniczną przy maksymalnym ciśnieniu roboczym 16 bar w temperaturze 20 °C. Mufa zaciskowa ma czarną zaślepkę ochronną, a całość jest wolna od substancji zakłócających proces lakierowania LABS-free. Uszczelka wykonana jest z kauczuku fluorowego FPM/FKM w niebieskim kolorze, co ułatwia identyfikację materiału przy montażu. Konstrukcja jest koncentryczna, prosta, o kącie 0 °, nie mimośrodowa, z uszczelkami fabrycznie założonymi.

Zastosowania i warunki pracy

Redukcja przeznaczona jest do instalacji z cieczami i gazami technicznymi. Sprawdzi się w instalacjach z wodą ciepłowniczą do 140 °C, nośnikami ciepła w układach solarnych, chemikaliami i płynami technicznymi, olejami mineralnymi i smarnymi oraz paliwami takimi jak olej napędowy. Dopuszczalne jest zastosowanie ze sprężonym powietrzem w klasie czystości oleju 0-4 oraz z gazami przemysłowymi, w tym acetylenem i gazami ochronnymi do spawania. Produkt jest rekomendowany dla techniki solarnej, przemysłu oraz budownictwa okrętowego. Stal 1.4401 zapewnia odporność na korozję w środowiskach agresywnych, a uszczelka FKM zachowuje elastyczność w podwyższonych temperaturach.

Montaż i identyfikacja

Połączenie 1 to mufa zaprasowywana, połączenie 2 to końcówka wciskowa do rur systemowych. Symetryczny wskaźnik zaciśnięcia widoczny po obu stronach ułatwia kontrolę jakości połączenia na budowie. Brak zaworu spustowego i odpowietrznika utrzymuje prostą geometrię elementu. Dzięki długości roboczej 35 mm na obu stronach montaż przebiega bez konieczności dodatkowego docięcia rury, a czarna zaślepka ochronna zabezpiecza mufę przed zabrudzeniem do momentu zaprasowania.
